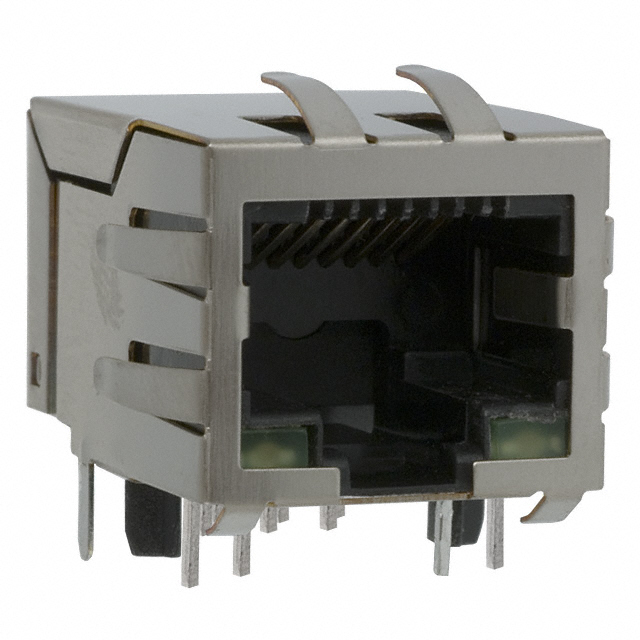

J0018D21ENL

厂牌: PULSE ELECTRONICS
产品描述: Conn RJ-45 F 8 POS 2.54mm Solder RA Thru-Hole 12 Terminal 1 Port Cat 5/Cat 6
供应商型号: J0018D21ENL
供应商: 国内现货
标准整包数: 1
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 J0018D21ENL

J0018D21ENL概述

    脉冲杰克(PulseJack™):1x1 Tab-DOWN RJ45 技术手册

    1. 产品简介


    PulseJack™ 是一款专为100Base-TX(Fast Ethernet)设计的RJ45连接器,具备集成磁性元件(Integrated Circuit Magnetics, ICM)。它特别适用于家庭办公室(SOHO)、主板上的局域网(LAN-on-Motherboard, LOM)、集线器和交换机等应用场合。这款连接器采用1x1布局,带有向下安装的标签,提供了一系列不同配置以满足不同的需求。

    2. 技术参数


    - 兼容性: 支持CAT 5及更高级别的非屏蔽双绞线(UTP)。
    - 温度范围: 工作温度范围在0°C至+70°C之间。
    - 额定峰值焊接温度: RoHS标准下的峰值波峰焊接温度可达260°C。
    - 电气特性:
    - 最低电感:350 μH。
    - 隔离度:在IEEE 802.3要求下最小为1500Vrms。
    - 机械特性:
    - 插拔力:最大插拔力为5磅(约2.268公斤),耐用性达750次插入,最大保持力为20磅(约9.072公斤)。
    - 电气规格:
    - 返波损耗(Insertion Return Loss)典型值:-1 dB。
    - 共模噪声抑制:-10 dB(典型值)。
    - 高压测试(Hipot)电压:2250 VDC。
    - LED特性:
    - 绿色LED:波长565 nm,正向电压2.2V。
    - 黄色LED:波长585 nm,正向电压2.5V。
    - LED配置可定制,以适应不同的应用需求。

    3. 产品特点和优势


    PulseJack™ 连接器具备出色的电气和机械性能,如高隔离度、低返波损耗和良好的机械耐用性。此外,其LED配置可实现多种颜色组合,满足不同用户的视觉反馈需求。其紧凑的设计使其易于集成到各种小型化设备中,从而提高系统的整体效能。

    4. 应用案例和使用建议


    - 应用案例: 在网络通信系统中,PulseJack™ 用于实现高速数据传输。其兼容CAT 5及以上标准,保证了稳定的数据传输速率。
    - 使用建议: 建议在使用前检查产品的兼容性,特别是对于工作环境和所使用的电缆类型。此外,正确安装和保护LED可以确保产品的长期稳定性。

    5. 兼容性和支持


    PulseJack™ 连接器通过了RoHS认证,符合环保要求。同时,产品兼容多种主流网络设备和系统,用户可根据需要选择合适的型号。厂商提供了详细的文档和技术支持服务,帮助客户快速解决问题并提高系统的可靠性。

    6. 常见问题与解决方案


    - 问题1: 如何确保连接器的电气特性达到预期?
    - 解决方案: 按照手册中的规格进行测试,使用标准设备验证插拔力、隔离度等关键参数。
    - 问题2: LED颜色无法正常显示怎么办?
    - 解决方案: 检查LED配置是否正确,确认LED驱动电路无故障。

    7. 总结和推荐


    总体而言,PulseJack™ 连接器以其卓越的性能、稳定的电气特性和多样的配置选项,在网络通信领域具有显著的市场竞争力。对于需要高性能网络连接的应用,PulseJack™ 是一个值得推荐的选择。无论是在家庭办公还是企业级网络建设中,都能发挥重要作用。

J0018D21ENL参数

参数
长*宽*高 20.86mm(长度)*21.59mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

J0018D21ENL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

J0018D21ENL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 PULSE ELECTRONICS J0018D21ENL J0018D21ENL数据手册

J0018D21ENL封装设计

查看详情并下载
Symbol
Footprint
3D Model
