首页  >  产品百科  >  J0011D21BNL

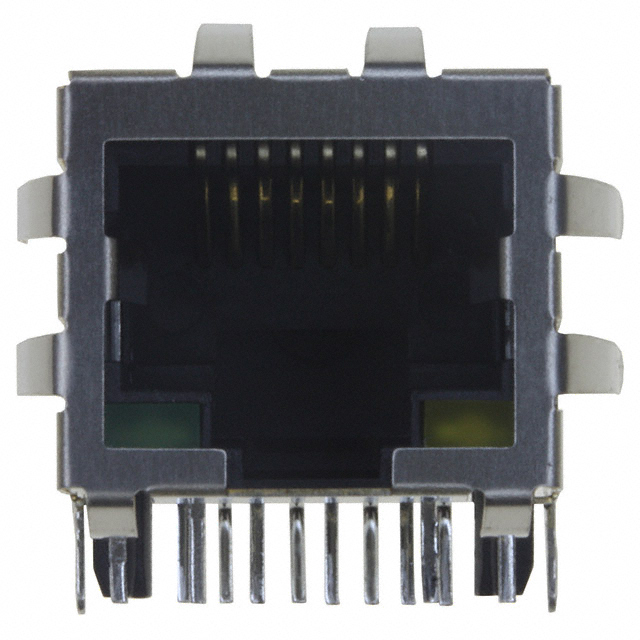

J0011D21BNL

厂牌: PULSE ELECTRONICS
产品描述: Conn RJ-45 F 8 POS 1.27mm Solder RA Thru-Hole 12 Terminal 1 Port Cat 5/Cat 6
供应商型号: 31M-J0011D21BNL
供应商: 云汉优选
标准整包数: 1
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 J0011D21BNL

J0011D21BNL概述

    PulseJack™ 1x1 Tab-DOWN RJ45 技术手册

    1. 产品简介


    PulseJack™ 是一款专为100Base-TX(快速以太网)设计的1x1向下连接的RJ45接口模块,集成有磁性组件(ICM)。该产品特别适用于家庭办公(SOHO)网络设备、主板上的局域网(LAN-on-Motherboard, LOM)、集线器及交换机等应用场合。其结构紧凑且具备卓越的电气性能,适用于多种高速网络连接需求。

    2. 技术参数


    - 产品型号:J0006, J0011, J0012, J0018, J0026
    - 峰值波峰焊接温度:260°C (RoHS标准)
    - 适用电缆类型:CAT 5 & 6 及更高级别非屏蔽双绞线(UTP)
    - 符合IEEE标准:IEEE 802.3(100Base-TX标准)
    - 最小共模电感:350 μH(带8mA偏置电流)
    - 隔离电压:最小1500Vrms(符合IEEE 802.3要求)
    - 工作环境温度:0°C 至 +70°C

    3. 产品特点和优势


    PulseJack™ 模块以其卓越的电气性能和结构设计脱颖而出:
    - 插拔耐久性:达到750次插入次数,每侧插拔力均为5磅/2.268千克
    - 接触可靠性:采用镍磷合金镀层和选择性金镀工艺,确保高可靠性和低接触电阻
    - 机械强度:采用UL 94 V-0等级的热塑性材料制成外壳,提供出色的防火性能
    - 环保认证:符合RoHS标准,采用锡铅无卤素材料,适用于绿色环保产品要求

    4. 应用案例和使用建议


    PulseJack™ 通常用于家庭办公网络设备,如ADSL调制解调器、集线器、交换机和LAN-on-Motherboard解决方案。此外,其广泛的兼容性也使其适用于各种商用和工业网络应用场合。根据手册中的描述,可以将PulseJack™集成到现有的网络基础设施中,以提高数据传输速率和稳定性。
    使用建议:
    - 确保安装时正确接线,避免短路或其他电气故障。
    - 定期检查接头的稳固性和接触状态,确保长期稳定运行。

    5. 兼容性和支持


    PulseJack™ 与其他品牌的RJ45接口兼容,广泛应用于各种网络设备中。厂商提供了全面的技术支持,包括产品资料下载、样品申请和定制服务。此外,厂商还提供详细的安装和维护指南,确保客户能够充分利用该产品的优势。

    6. 常见问题与解决方案


    1. 问:如何确定产品是否符合RoHS标准?
    - 答:检查产品型号标签上是否有RoHS标识,或者参考技术手册中的产品规格说明。
    2. 问:如何进行插拔操作,以确保最长的使用寿命?
    - 答:确保每次插拔时轻柔操作,避免过度用力导致插针损坏。同时,定期清洁插槽和插针,保持良好的接触。
    3. 问:如何判断是否需要更换PulseJack™?
    - 答:如果出现数据传输不稳定或频繁断开的情况,可能是由于接头老化或污染引起的。此时应更换新的PulseJack™以恢复正常功能。

    7. 总结和推荐


    综上所述,PulseJack™ 是一款具备高性能、高可靠性的快速以太网RJ45接口模块,适用于多种网络应用场合。其独特的设计、优越的电气性能以及良好的兼容性使得它在市场上具有很高的竞争力。因此,我们强烈推荐使用PulseJack™,以满足现代网络环境对高性能连接组件的需求。

J0011D21BNL参数

参数
长*宽*高 16.26mm(长度)*21.59mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

J0011D21BNL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

J0011D21BNL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 PULSE ELECTRONICS J0011D21BNL J0011D21BNL数据手册

J0011D21BNL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 17.5
10+ ¥ 14.8
30+ ¥ 12.6
100+ ¥ 11.51
500+ ¥ 10.5368
1000+ ¥ 10.2565
库存: 3511
起订量: 1 增量: 25
