首页  >  产品百科  >  JXR1-0015NLT

JXR1-0015NLT

厂牌: PULSE ELECTRONICS
产品描述:
供应商型号: 30C-JXR1-0015NLT BULK
供应商: 云汉优选
标准整包数: 1

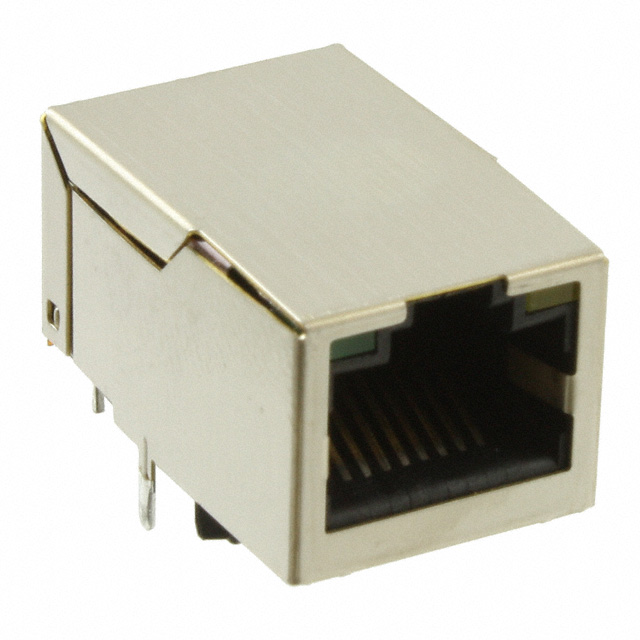

PULSE ELECTRONICS 模块化连接器 - 磁性插孔 JXR1-0015NLT

JXR1-0015NLT概述

    PulseJack™ 1X1 Tab-Up RJ45 连接器技术手册

    产品简介


    PulseJack™ 1X1 Tab-Up RJ45 连接器是一款专为工业级应用设计的高可靠性产品。它采用了8针集成磁性技术,适用于100 Base-TX标准,特别适合那些需要高速传输和耐高温的应用场合。此连接器具有可焊片的设计,能够支持回流焊接工艺,从而实现高效生产和坚固耐用的产品性能。

    技术参数


    | 参数 | 值 |

    | 额定操作温度范围 | -40°C 至 +85°C |
    | 最大回流焊温度 | 260°C |
    | 电感量(最小值) | 350μH @ 8mA DC偏置电流 |
    | 插入损耗(典型值) | 1 MHz时:-1.0 dB |
    | 回波损耗(典型值) | 1 MHz时:-20 dB |
    | 共模抑制比(典型值) | 1 MHz时:-10 dB |
    | 串扰损耗(典型值) | 1 MHz时:-30 dB |
    | 高压绝缘耐受测试(典型值) | 1500 Vrms |

    产品特点和优势


    - 工业级应用:专为恶劣环境下的工业应用设计,保证稳定性和耐用性。
    - 高耐温能力:通过认证,可在高达260°C的条件下进行回流焊。
    - 电磁干扰抑制:卓越的EMI抑制能力,确保信号传输的纯净度。
    - 耐久性强:具备高标准的耐用性测试,确保长时间使用后依然可靠。

    应用案例和使用建议


    PulseJack™ 1X1 Tab-Up RJ45 连接器广泛应用于各类工业自动化控制系统、数据中心网络基础设施以及智能楼宇管理系统中。为了最大化其性能,建议用户严格按照推荐的面板开孔尺寸和PCB布局进行安装。同时,在高温环境下使用时应注意散热管理,以确保连接器的长期稳定性。

    兼容性和支持


    PulseJack™ 连接器与大多数主流RJ45插槽兼容,能够无缝集成到现有系统中。制造商提供了详尽的技术支持文档和售后服务,包括在线技术支持、产品培训以及快速响应的客户支持服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确保正确安装并检查所有接口接触点 |
    | 信号质量差 | 检查屏蔽层接地,确认无外部干扰 |
    | 高温下连接器故障 | 采用适当的散热措施,如加装散热器 |

    总结和推荐


    PulseJack™ 1X1 Tab-Up RJ45 连接器以其卓越的性能、广泛的适用性和强大的兼容性,在工业级应用中表现出色。对于追求高性能和可靠性的应用场景,我们强烈推荐使用此款产品。PulseElectronics 提供的一流支持和保障,使其成为您项目中的理想选择。

JXR1-0015NLT参数

参数
长*宽*高 16.26mm(长度)*25.4mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

JXR1-0015NLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

JXR1-0015NLT数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 PULSE ELECTRONICS JXR1-0015NLT JXR1-0015NLT数据手册

JXR1-0015NLT封装设计

查看详情并下载
Symbol
Footprint
3D Model
