首页  >  产品百科  >  J00-0065NL

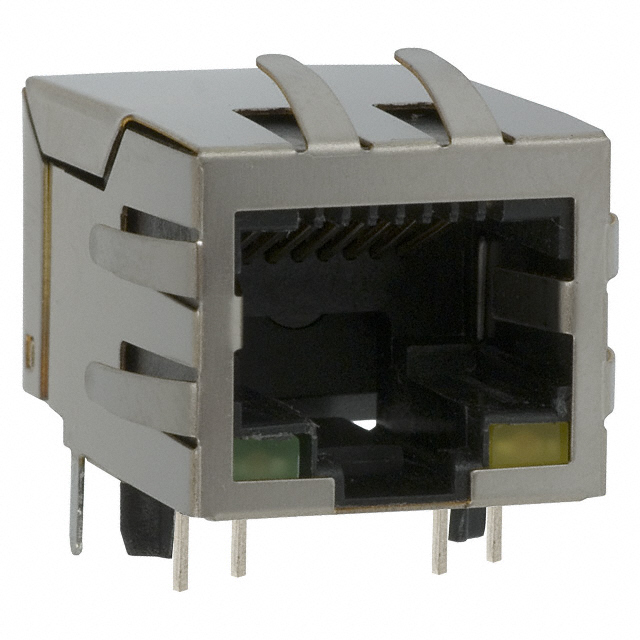

J00-0065NL

厂牌: PULSE ELECTRONICS
产品描述: Conn RJ-45 F 8 POS 1.27mm Solder RA Thru-Hole 12 Terminal 1 Port Cat 5/Cat 6
供应商型号: 31M-J00-0065NL
供应商: 云汉优选
标准整包数: 1
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 J00-0065NL

J00-0065NL概述

    脉冲网络用J403.K (03/19) PulseJack™ 1x1 Tab-DOWN RJ45 连接器技术手册

    产品简介


    PulseJack™ 1x1 Tab-DOWN RJ45连接器是一款专为Fast Ethernet(快速以太网)设计的模块化连接器,符合IEEE 802.3标准。它支持CAT 5和CAT 6高速电缆及以上等级的UTP(非屏蔽双绞线),广泛应用于家庭办公网络(SOHO)、主板集成局域网(LAN-on-Motherboard)、集线器及交换机等场景。

    技术参数


    - 工作温度:0°C至+70°C
    - 耐焊接温度峰值:RoHS认证,峰值波峰焊接温度可达260°C
    - 最小共模阻抗:350 µH(在8mA偏置电流条件下)
    - 隔离电压:最低1500Vrms,满足IEEE 802.3标准要求
    - 机械性能:
    - 插拔力:插拔力最大值均为5磅(约2.268公斤)
    - 耐久性:至少可插入750次
    - 防脱力:保持力最小值为20磅(约9.072公斤)

    产品特点和优势


    - 高性能电气性能:提供高可靠性的机械插拔和防脱力,确保长期稳定运行。
    - 严格的质量控制:通过了严格的ISO标准,包括对共模阻抗、隔离电压和焊接温度的高标准要求。
    - 环境适应性强:工作温度范围广,且具有良好的热稳定性,适用于各种严苛的工作环境。
    - 易于安装:采用1x1 Tab-DOWN设计,便于快速安装,减少错误安装的风险。

    应用案例和使用建议


    PulseJack™ 1x1 Tab-DOWN RJ45连接器非常适合于需要高速数据传输的应用场合,如企业级网络系统、数据中心和通信基础设施。对于设计者而言,在使用该连接器时应注意确保正确接地,以避免电磁干扰(EMI)问题。此外,使用前应进行充分的电气测试,确保其能够承受规定的插拔次数。

    兼容性和支持


    该产品兼容各类Fast Ethernet网络设备,并与现有基础设施高度兼容。厂商提供了详尽的技术支持文档,用户可以访问官方网站获取进一步的信息和技术支持。此外,客户可以通过邮件联系技术支持团队,以获得及时的帮助和反馈。

    常见问题与解决方案


    - 问题一:连接器无法正常插拔
    - 解决方案:检查是否有异物阻碍插拔,确认插头和插座的接触良好。
    - 问题二:连接器信号不稳定
    - 解决方案:检查线缆是否破损或接触不良,尝试更换新线缆并重新连接。
    - 问题三:插拔后出现接触不良
    - 解决方案:清洁连接器插针和插孔,确保金属表面干净无污渍。

    总结和推荐


    总体来看,PulseJack™ 1x1 Tab-DOWN RJ45连接器是一款性能卓越、稳定性强的产品,特别适合于需要高可靠性连接的高速网络应用场景。它不仅具有出色的电气性能,而且在环境适应性和安装便捷性方面也有显著优势。综上所述,强烈推荐使用这款连接器以提升网络系统的整体性能和可靠性。

J00-0065NL参数

参数
长*宽*高 16.26mm(长度)*21.59mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

J00-0065NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

J00-0065NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 PULSE ELECTRONICS J00-0065NL J00-0065NL数据手册

J00-0065NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
