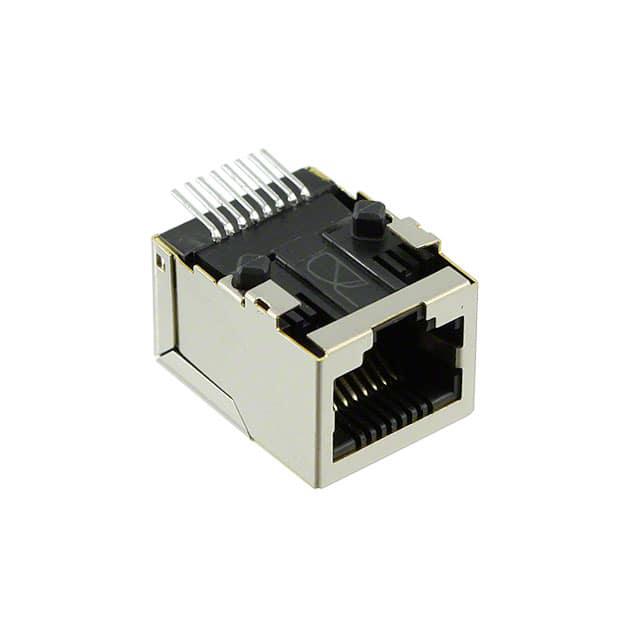

J0C-0003NLT

厂牌: PULSE ELECTRONICS
产品描述: Conn RJ-45 F 8 POS 1.27mm Solder RA SMD 8 Terminal 1 Port T/R
供应商型号: J0C-0003NLT
供应商: Master
标准整包数: 90
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 J0C-0003NLT

J0C-0003NLT概述

    # PulseJack™ Surface Mount 1x1 RJ45 Connectors 技术手册

    产品简介


    PulseJack™ Surface Mount 1x1 RJ45 连接器是专门为高速网络通信设计的表面贴装型模块化连接器,适用于 10/100Base-TX(快速以太网)传输。这些连接器支持未屏蔽双绞线电缆(UTP),适合单端口配置(1x1)。它们被广泛应用于如机顶盒和网络接口卡(NIC)等设备中。PulseJack™ 连接器通过集成变压器磁性元件提供出色的电磁干扰(EMI)抑制能力,并且完全符合 IEEE 802.3 规范,同时具有最小 1500Vrms 的隔离电压,确保可靠的数据传输性能。

    技术参数


    | 参数 | 值 |

    | 工作频率范围 | 1-100 MHz |
    | 插入损耗(最大值) | ≤0.2 dB |
    | 回波损耗(最小值) | ≥20 dB |
    | 共模抑制比(最小值) | ≥15 dB |
    | 绝缘电压(最小值) | 1500Vrms |
    | 环境温度范围 | -40°C 至 85°C |
    | 网络标准 | IEEE 802.3 |

    产品特点和优势


    PulseJack™ 表面贴装 1x1 RJ45 连接器具备以下特点和优势:
    1. 卓越的 EMI 抑制性能:内置变压器设计可有效减少外部电磁干扰,保护内部电路。
    2. 高可靠性:经过严格的温度循环测试,能够在广泛的工业环境中稳定运行。
    3. 紧凑尺寸:相比传统连接器,其小型化设计有助于减小最终产品的体积。
    4. 兼容性强:支持主流 IC 制造商的产品,确保与多种设备无缝集成。
    5. 易于安装:通过表面贴装技术简化制造流程,提高生产效率。

    应用案例和使用建议


    应用案例
    PulseJack™ 系列连接器被广泛应用于消费电子设备中,例如:
    - 家庭网关设备
    - 路由器
    - 集成式调制解调器
    使用建议
    为了充分发挥 PulseJack™ 的性能优势,在设计时应注意以下几点:
    1. 在靠近电源引脚的位置放置去耦电容,这将显著改善系统的 EMI 抑制效果。
    2. 地线连接应尽量短且直接,避免引入额外噪声。
    3. 尽可能缩短信号路径长度,并保持连续性以减少不必要的反射和干扰。

    兼容性和支持


    PulseJack™ 产品与多种主流集成电路芯片兼容,具体型号可以根据客户需求定制。Pulse Electronics 提供全面的技术支持服务,包括产品选型指导、样品申请及售后维护等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | EMI 抑制不足 | 检查 PCB 布局是否合理,适当增加去耦电容。 |
    | 插拔力过大 | 确保正确选择合适的机械规格版本。 |
    | 无法正常通信 | 核对引脚定义是否准确无误,检查焊接质量。 |

    总结和推荐


    总体而言,PulseJack™ Surface Mount 1x1 RJ45 连接器以其高性能、高可靠性以及良好的兼容性成为市场上极具竞争力的选择。它不仅满足了现代网络设备对于高效能连接的需求,还为设计师提供了极大的灵活性。因此,强烈推荐此系列连接器用于任何需要稳定高速数据传输的应用场合。

J0C-0003NLT参数

参数
长*宽*高 16.26mm(长度)*21.95mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

J0C-0003NLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

J0C-0003NLT数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 PULSE ELECTRONICS J0C-0003NLT J0C-0003NLT数据手册

J0C-0003NLT封装设计

查看详情并下载
Symbol
Footprint
3D Model
