72913-2

厂牌: POMONA ELECTRONICS
产品描述: Conn Banana F 1 POS Solder Tab ST Panel Mount 1 Port
供应商型号: 2406377
供应商: 海外现货
标准整包数: 1
POMONA ELECTRONICS 香蕉和尖头连接器 - 插孔/插头 72913-2

72913-2概述


    产品简介

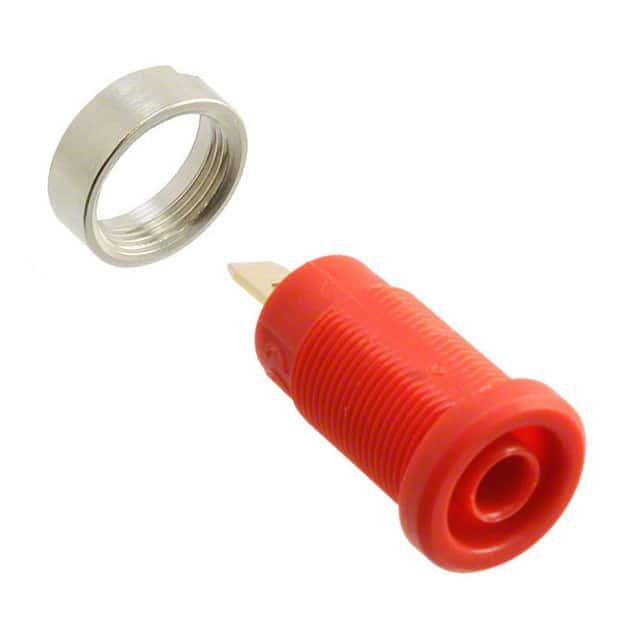

    Model 72913 是一款符合 IEC 61010 标准的面板安装式 4mm(0.16 英寸)香蕉插头适配器。这款产品专为带护套的香蕉插头设计,适用于各种测量仪器、实验室设备及工业测试装置。其独特的设计和材料选择使其能够满足高电流、高电压的应用需求,在安全性、耐用性和稳定性方面表现出色。

    技术参数


    - 额定电流: 最大 36A
    - 额定电压: 最大 1000V(CAT III)
    - 接触电阻: 小于 5mΩ
    - 外壳材料: 聚酰胺(Polyamide)
    - 螺母材料: 镍电镀处理
    - 焊接接线片材料: 镀金镍 brass
    - 重量: 不详(具体尺寸未列于材料中)
    - 适用直径: 4mm
    - 接口类型: 焊接式面板安装
    外形尺寸
    所有尺寸单位为英寸,具体公差如下:
    - 标记“.xx”表示公差范围:±0.02”(0.51mm)
    - 标记“.xxx”表示公差范围:±0.005”(0.127mm)

    产品特点和优势


    1. 高可靠性: 最大额定电流为 36A,耐压高达 1000V,适合高压和大电流场景。
    2. 优异的接触性能: 接触电阻小于 5mΩ,确保电路连接的低损耗和高效性。
    3. 安全认证: 符合 IEC 61010 标准,提供更高的安全性,广泛应用于测试和测量设备。
    4. 耐用材质: 聚酰胺外壳和镍电镀螺母增强抗腐蚀和机械强度,确保长期稳定运行。
    5. 多种颜色可选: 提供黑色(-0)和红色(-2)两种颜色选择,便于区分不同用途。

    应用案例和使用建议


    应用案例
    Model 72913 广泛用于以下场景:
    - 电子测试仪器(如万用表、信号发生器等)
    - 实验室设备(如电源供应器、负载箱等)
    - 工业测试装置(如电力系统测试仪)
    使用建议
    1. 在安装前确认电缆护套直径为 4mm,并选择合适的颜色以匹配设备布局。
    2. 建议使用适当的工具进行焊接操作,确保接线牢固且无松动。
    3. 定期检查连接点是否有氧化或腐蚀现象,及时清理和维护以保证最佳性能。

    兼容性和支持


    - 兼容性: Model 72913 适配标准护套式香蕉插头,广泛兼容市面上主流测试设备。
    - 购买渠道: 可通过官网 [www.pomonaelectronics.com](http://www.pomonaelectronics.com) 或拨打销售电话 800-490-2361 进行采购。
    - 技术支持: 如需技术支持,请发送邮件至 technicalsupport@pomonatest.com 或联系技术支持热线 425-446-5500。

    常见问题与解决方案


    1. 问题: 插头接触不良导致信号不稳定
    解决方法: 检查焊接接线片是否有虚焊现象,重新焊接确保连接牢固。

    2. 问题: 设备无法承受过载电流
    解决方法: 确认所用设备是否符合额定电流要求,避免超过最大电流限制。
    3. 问题: 插头频繁损坏
    解决方法: 检查是否安装不当或使用过程中存在异常应力,按照说明书正确操作。

    总结和推荐


    Model 72913 是一款高性能、高可靠性的面板安装式适配器,特别适合需要高电流和高电压的测试环境。其优异的设计和可靠的性能使其成为实验室和工业领域的理想选择。我们强烈推荐此产品给需要高精度和高稳定性的用户,特别是在电力系统、测试仪器等领域。
    购买和售后支持
    欲了解更多产品详情或购买,请访问官网 [www.pomonaelectronics.com](http://www.pomonaelectronics.com),或者直接联系技术支持团队以获取专业帮助。

72913-2参数

参数
长*宽*高 32mm(长度)
安装方式 面板安装
零件状态 在售
包装方式 散装,袋装

72913-2厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

72913-2数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 香蕉和尖头连接器 - 插孔/插头 POMONA ELECTRONICS 72913-2 72913-2数据手册

72913-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
