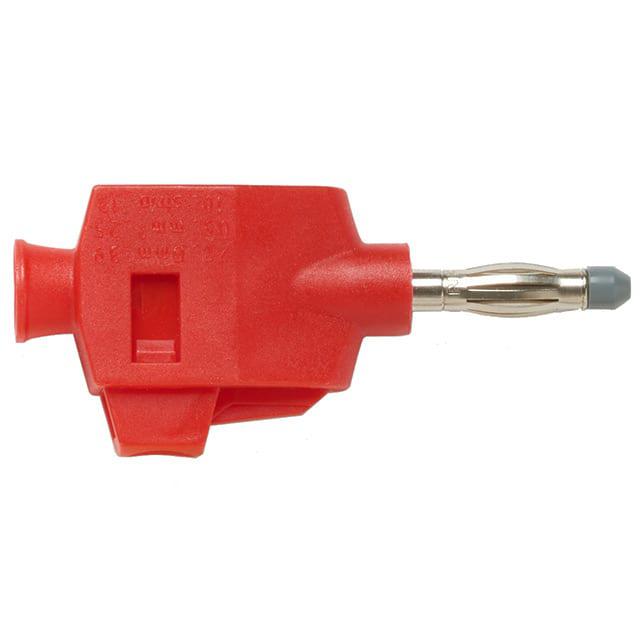

73090-2

厂牌: POMONA ELECTRONICS
产品描述: 4mm Banana Plug, Quick Wire Attachment
供应商型号: 2775617
供应商: 海外现货
标准整包数: 1
POMONA ELECTRONICS 香蕉和尖头连接器 - 插孔/插头 73090-2

73090-2概述

    文章:电子元器件产品技术手册解读 —— Model 73090 DIY 4mm Banana Plug

    1. 产品简介


    Model 73090 是一款 DIY 式的 4mm 香蕉插头,专为快速线缆连接设计,适合用于低电压应用场合。这款香蕉插头支持通过简单的推按操作实现线缆的快速安装和拆卸,无需焊接或拧紧螺丝,从而显著提高了工作效率,特别是在原型开发或测试线缆修复过程中表现优异。它可方便地用于制作现场便携式的香蕉插头连接线,适用于教育、实验室、维修等领域。

    2. 技术参数


    - 电压范围: 33 V AC 或 70 V DC
    - 最大电流: 20 A
    - 最大电阻: 小于 10 mΩ
    - 尺寸: 所有尺寸单位均为英寸,公差为 ±0.02"(0.51 mm)或 ±0.005"(0.127 mm)
    - 适用线径: 支持 22 AWG 至 18 AWG 线缆
    - 材料: 接触部分采用镀镍黄铜和钢制成;绝缘部分采用聚丙烯和聚甲醛
    - 兼容性: 遵循国际标准,适用于大多数通用的 4mm 香蕉插座

    3. 产品特点和优势


    - 快速连接: 通过推按按钮式的设计实现快速连接,避免了传统焊接或螺丝连接的时间消耗。
    - 无需专业工具: 安装过程简单直观,不需要额外的专业工具,降低了对技术人员技能的要求。
    - 适配性强: 设计上考虑到了不同厚度的电线,能够很好地适应从 18 AWG 到 22 AWG 的常用线材。
    - 多功能应用: 适用于实验开发、维修工程及教育用途,在低压环境中表现出色。

    4. 应用案例和使用建议


    此款香蕉插头非常适合用于需要频繁更换接线的应用场景,例如实验室环境中的电路调试或者学生实验课程。在使用时应注意以下几点:
    - 在插入导线前确保电线剥皮长度控制在 4-6 毫米之间以获得最佳效果。
    - 使用前检查电线直径是否符合要求,确保良好接触以减少电阻。
    - 长期使用后若发现接触不良现象,建议清洁插头表面并重新安装。

    5. 兼容性和支持


    该产品设计符合国际通用标准,能够与市面上大多数 4mm 香蕉插座无缝对接。对于购买和支持相关事宜,用户可以通过以下方式联系厂商获取帮助:
    - 销售热线:美国地区拨打 800-490-2361
    - 技术支持邮箱:technicalsupport@pomonatest.com
    - 官方网站:www.pomonaelectronics.com 提供详细的购买指南和技术文档下载链接。

    6. 常见问题与解决方案


    - 问题一: 插头无法牢固固定导线怎么办?
    - 解决方案: 确保电线剥皮长度适当,并且插入时完全按下按钮直至锁定为止。

    - 问题二: 插头出现氧化导致接触不良如何处理?
    - 解决方案: 清洁插头接口处并用柔软布擦拭干净后再尝试连接。

    7. 总结和推荐


    综上所述,Model 73090 DIY 4mm Banana Plug 是一款高效便捷的产品,特别适合需要快速搭建测试线路或是进行临时修改工作的场合。凭借其易于操作、稳定可靠等特点,在实际使用中展现了极高的实用价值。因此,我们强烈推荐给那些追求高效率同时又希望降低成本的用户群体。

73090-2参数

参数
长*宽*高 53.47mm(长度)*10mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 袋装

73090-2厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

73090-2数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 香蕉和尖头连接器 - 插孔/插头 POMONA ELECTRONICS 73090-2 73090-2数据手册

73090-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 124.2951
库存: 3
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 124.29
