105-0210-200

厂牌: CINCH

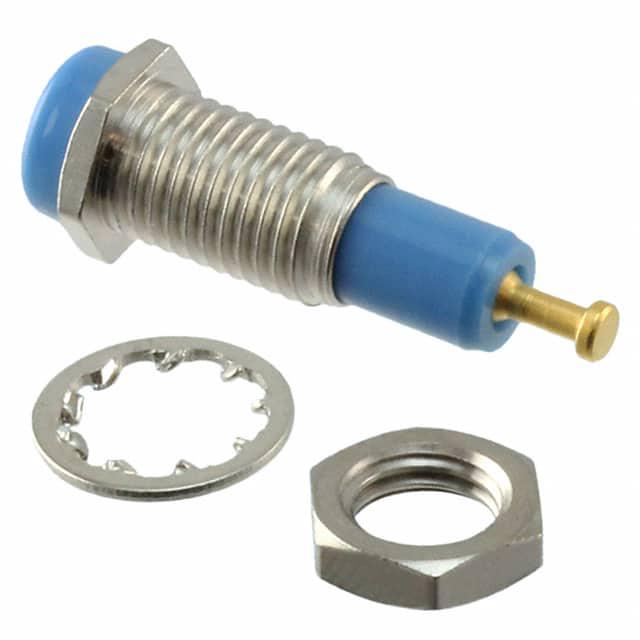

产品描述: Conn Tip Jack F 1 POS Solder ST Panel Mount 1 Port
供应商型号: ET-1307150
供应商: 海外现货
标准整包数: 1
CINCH 香蕉和尖头连接器 - 插孔/插头 105-0210-200

105-0210-200概述


    产品简介


    电子元器件产品简介:
    本产品是一款专门用于军事和工业应用的绝缘金属壳体针座(Insulated Metal Clad: Military Type)。针座的主要功能是作为连接器的一部分,提供稳定的电连接,并且具备良好的电气特性和耐用性。产品适用于多种高要求的军事和工业应用环境,如航空电子设备、通信系统以及自动化控制系统等。

    技术参数


    技术规格:
    - 插头直径:0.080英寸(2.00毫米)
    - 接触材料:黄铜符合QQ-B-626D标准,弹簧为铍铜符合QQ-C-533标准
    - 表面处理:镀金
    - 主体材料:尼龙6/6符合ASTM D4066标准
    - 外壳材料:镀镍黄铜符合QQ-B-626D标准
    - 配件材料:镀镍垫圈和螺母(未组装)
    电气特性:
    - 电流容量:10安培
    - 耐压等级:交流5700伏特
    - 接触电阻:最大0.004欧姆
    - 接触对地电容:2皮法
    工作环境:
    - 面板厚度:最高可达0.218英寸(5.45毫米)
    认证信息:
    - 本产品制造符合MIL-C-39024/10标准

    产品特点和优势


    产品特点及优势:
    - 高可靠性:采用精密加工的接触件,确保稳定的电连接。
    - 耐高温性:尼龙材质通过UL认证,具有自熄性,可在严苛环境下使用。
    - 封闭式结构:有效防止探针插入直径超过0.085英寸(2.16毫米)的物体,提高了安全性。
    - 高电气性能:最大耐压等级高达5700伏特,满足高电压应用需求。
    - 广泛适用性:设计适用于军事和工业应用,确保稳定可靠的工作表现。

    应用案例和使用建议


    应用案例:
    此款针座广泛应用于军事通信系统、航空航天设备及自动化控制装置中。例如,在飞机引擎控制系统中,由于其优异的耐压能力和稳定的连接性能,可以有效地传输信号,保证系统的正常运行。
    使用建议:
    - 安装注意事项:确保面板厚度不超过0.218英寸(5.45毫米),以避免损坏接触件。
    - 日常维护:定期检查接头是否松动,保持接触面清洁无氧化,延长使用寿命。

    兼容性和支持


    兼容性:
    该产品与同类MIL-C-39024/10标准的插拔件具有良好的互换性,可以方便地替换现有连接器组件。
    支持与服务:
    - 提供详细的用户手册和技术支持。
    - 针对用户需求提供定制化解决方案。
    - 提供专业技术人员进行故障诊断和维修服务。

    常见问题与解决方案


    常见问题与解决方案:
    1. 插头难以插入面板:
    - 确保面板厚度在规定范围内,并且接触面无杂质。
    - 检查插头和插座是否有损伤或变形。
    2. 接触电阻过大:
    - 检查镀金层是否完好,若损坏需更换新的插头。
    - 清理接触面,确保没有灰尘或氧化层。
    3. 电气连接不稳定:
    - 重新紧固插头和插座的连接部位。
    - 使用万用表检测是否有虚焊或短路情况。

    总结和推荐


    综合评估:
    此款针座凭借其卓越的电气性能和高可靠性,非常适合于军事和工业领域中要求严格的场合。通过提供稳定可靠的连接解决方案,能够在恶劣环境中长时间工作而无需担心故障发生。
    推荐意见:
    鉴于上述分析,我们强烈推荐使用这款针座。无论是对于追求高可靠性的军事项目,还是需要长期稳定工作的工业设备,它都将是理想的选择。

105-0210-200参数

参数
长*宽*高 24.59mm(长度)
安装方式 面板安装
零件状态 在售
包装方式 散装

105-0210-200厂商介绍

Cinch是一家全球领先的电子连接器和解决方案供应商,专注于为各种行业提供高性能的连接解决方案。公司主营产品包括圆形连接器、矩形连接器、射频连接器、光纤连接器、高速数据连接器以及定制连接器等,广泛应用于*事、****、医疗、工业、通信和汽车等领域。

Cinch的优势在于其产品的高性能、可靠性和创新性。公司拥有强大的研发团队,不断推出适应市场需求的新产品。同时,Cinch注重产品质量和客户服务,通过严格的质量控制和定制化服务,满足客户的特定需求。此外,Cinch在全球范围内拥有广泛的销售和服务网络,能够为客户提供快速响应和技术支持。

105-0210-200数据手册

厂牌 PDF简要描述 下载
CINCH 香蕉和尖头连接器 - 插孔/插头 CINCH 105-0210-200 105-0210-200数据手册

105-0210-200封装设计

查看详情并下载
Symbol
Footprint
3D Model
