首页  >  产品百科  >  72930-2

72930-2

厂牌: POMONA ELECTRONICS
产品描述: Conn Banana Jack F 1 POS Screw ST Panel Mount 1 Port
供应商型号: 1372453
供应商: 海外现货
标准整包数: 1

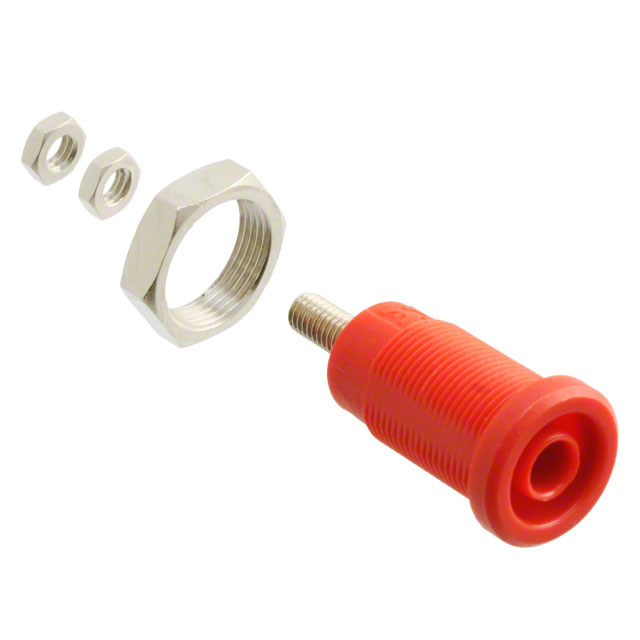

POMONA ELECTRONICS 香蕉和尖头连接器 - 插孔/插头 72930-2

72930-2概述

    # Model 72930 技术手册详解

    1. 产品简介


    Model 72930 是一款符合 IEC 61010 标准的面板安装型 4mm(0.16 英寸)香蕉插孔,设计用于带有屏蔽层的香蕉插头。该产品适用于需要高电流和高电压的安全测试环境,广泛应用于工业测量、实验室设备、电力系统测试等领域。其独特的面板安装设计和螺纹固定方式确保了可靠性和稳定性,是一款高性能的连接器。
    主要功能
    - 面板安装式设计
    - 支持 IEC 61010 标准
    - 高电流承载能力
    - 高电压承受能力
    应用领域
    - 工业自动化测试
    - 实验室设备连接
    - 电力系统测试
    - 安全认证测试设备

    2. 技术参数


    以下是 Model 72930 的详细技术规格:
    | 参数 | 值 |

    | 最大电流 | 36A |
    | 最大电压 | 1000V CAT III |
    | 螺纹尺寸 | M4 x 0.7 |
    | 螺丝拧紧扭矩 | 最大 30 N·cm |
    | 尺寸 | 符合英寸单位标准 |
    | 材料 | 聚酰胺(聚氨酯)外壳
    黄铜镀镍部件 |
    | 绝缘材料颜色选项 | 黑色(0)、棕色(1)、红色(2)、黄色(4)、绿色(5)、蓝色(6)、紫色(7)、灰色(8)、白色(9) |

    3. 产品特点和优势


    独特功能
    - 符合 IEC 61010 标准:保证了产品的安全性,适用于高压环境下的测试场景。
    - 高电流和高电压承载能力:适合大功率设备的应用需求。
    - 螺纹固定设计:安装稳固,不易松动,延长使用寿命。
    - 多种颜色选择:便于区分不同的连接线缆,提高操作效率。
    市场竞争力
    - 产品经过严格的测试和认证,具有良好的稳定性和可靠性。
    - 多种颜色选项提供了灵活的配置可能性,满足不同客户的需求。
    - 材质耐用,抗腐蚀性强,适应恶劣的工作环境。

    4. 应用案例和使用建议


    应用案例
    - 在电力系统测试中,Model 72930 可用于连接测试仪器和被测设备,确保测试过程的稳定性和准确性。
    - 在实验室环境中,可用于各种测量设备之间的连接,提高实验精度。
    使用建议
    - 在使用前,确保接线正确且连接牢固。
    - 根据应用场景选择合适的绝缘材料颜色,以避免混淆。
    - 定期检查螺丝的拧紧状态,防止因松动导致接触不良。

    5. 兼容性和支持


    兼容性
    - Model 72930 支持多种标准香蕉插头,包括带屏蔽层的插头。
    - 产品与市场上主流的测试仪器和设备兼容,可广泛应用于各类测试平台。
    支持和服务
    - 技术支持:如果您在安装或使用过程中遇到问题,请联系技术支持团队,邮箱为 technicalsupport@pomonatest.com。
    - 购买渠道:您可以通过官方网站 www.pomonaelectronics.com 查询授权经销商信息。
    - 全球服务:无论您位于何处,均可拨打国际热线 425-446-5500 获取帮助。

    6. 常见问题与解决方案


    问题 1:螺丝拧紧后仍然松动怎么办?
    解决方法:检查螺丝是否有滑丝现象,重新更换新的螺丝并确保拧紧至指定扭矩(30 N·cm)。
    问题 2:如何区分不同颜色的绝缘材料?
    解决方法:根据产品订购代码确认颜色,例如 72930-5 表示绿色绝缘材料。
    问题 3:插孔接触不良怎么办?
    解决方法:检查插头是否清洁,确保插头与插孔之间无灰尘或污垢,必要时重新拔插几次以恢复接触效果。

    7. 总结和推荐


    综合评估
    Model 72930 是一款性能卓越的面板安装型香蕉插孔,凭借其高电流和高电压承载能力、坚固耐用的设计以及多种颜色选项,成为工业测试和实验室设备的理想选择。此外,良好的兼容性和全面的技术支持也为其加分不少。
    推荐结论
    我们强烈推荐 Model 72930 给需要高性能连接器的用户。无论是电力系统测试还是实验室设备连接,它都能提供稳定可靠的表现。同时,丰富的颜色选项和易于维护的特点使其成为长期投资的最佳选择。

72930-2参数

参数
长*宽*高 33.9mm(长度)
安装方式 面板安装
零件状态 在售
包装方式 散装,袋装

72930-2厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

72930-2数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 香蕉和尖头连接器 - 插孔/插头 POMONA ELECTRONICS 72930-2 72930-2数据手册

72930-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
