4899-6

厂牌: POMONA ELECTRONICS
产品描述: Conn Banana PL 1 POS Screw ST Cable Mount 1 Port
供应商型号: 1629818
供应商: 海外现货
标准整包数: 1

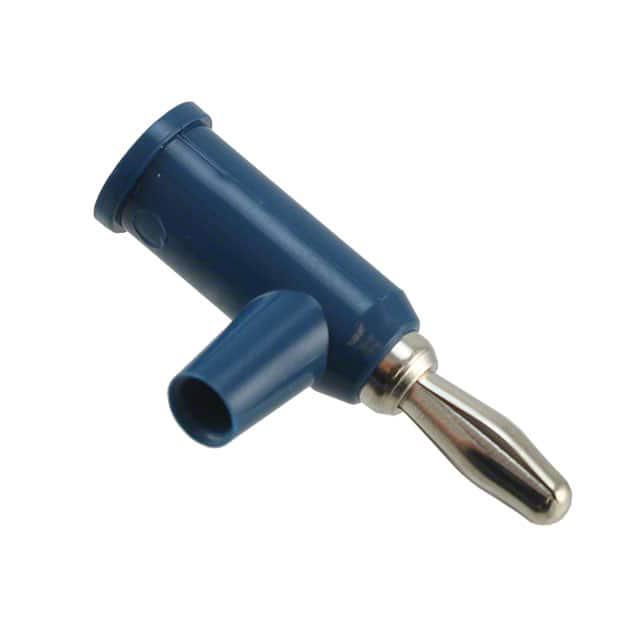

POMONA ELECTRONICS 香蕉和尖头连接器 - 插孔/插头 4899-6

4899-6概述


    产品简介


    本产品为标准香蕉插头(Standard Banana Plug),型号涵盖1825、4897、4899和6545系列,适用于22至18 AWG规格的导线。香蕉插头广泛应用于电子工程领域,如实验室测试、教育、音频系统、电源管理及信号传输等方面。其主要功能是连接电线与测试设备,以实现安全可靠的电路连接。

    技术参数


    | 参数 | 描述 |

    | 材料 | 香蕉插座:铍铜,镀金
    香蕉插头:主体——黄铜,镀镍(4897型号为镀金)
    弹簧——铍铜,镀镍(4897型号为镀金)
    绝缘材料:聚丙烯(4899型号为聚苯硫醚) |
    | 尺寸公差 | ±.02英寸(0.51毫米),±.005英寸(0.127毫米) |
    | 工作温度范围 | 1825、4897、4899型号:最大122°F(+50°C)
    4899型号:最大302°F(+150°C) |
    | 电压 | 最大手握电压:33 Vrms/70 Vdc
    最大非手握电压:5000 Vrms |
    | 电流 | 最大电流:15安培 |
    | 绝缘直径 | 最大导线直径:0.12英寸(3毫米) |
    | 兼容面板尺寸 | 0.161英寸至0.166英寸(4.0毫米至4.2毫米) |

    产品特点和优势


    - 设计灵活:香蕉插头可适用于任何22至18 AWG规格的导线。
    - 耐用材料:使用镀镍或镀金表面处理,确保极低的接触电阻。
    - 高性能绝缘:4899型号采用聚苯硫醚材料,可在高达150°C的工作温度下保持稳定。
    - 便捷安装:通过螺丝固定,简化了接线和跳线的装配过程。
    - 广泛适用性:适用于标准面板和结合柱香蕉插孔。

    应用案例和使用建议


    - 实验室测试:用于各种电气和电子测试设备,提高测量精度和安全性。
    - 教学应用:在教育环境中进行实验演示,使学生能够更好地理解电路连接原理。
    - 家庭应用:家庭DIY项目,如搭建简单的电路板,便于线路连接和维护。
    使用建议:
    - 确保使用正确的导线规格,避免电流过大导致插头损坏。
    - 在高温环境下使用时,选择具有更高耐温特性的型号,例如4899。
    - 定期检查绝缘材料是否有磨损,及时更换损坏部件。

    兼容性和支持


    这些香蕉插头与市场上常见的标准香蕉插孔兼容,确保良好的互换性。公司提供详细的技术支持服务,包括在线指南和电子邮件支持。如需进一步了解,可以访问公司网站或直接联系技术支持部门。

    常见问题与解决方案


    1. 问题:插头接触不良
    - 解决方法:确保导线插入深度足够,并检查绝缘材料是否有破损。

    2. 问题:插头无法固定
    - 解决方法:重新调整螺丝的紧固程度,确保螺丝拧紧。

    3. 问题:插头过热
    - 解决方法:降低电流负载或更换具有更高电流承受能力的插头型号。

    总结和推荐


    总体而言,这款标准香蕉插头在多个方面表现出色,尤其适用于实验室测试和教育环境。其高可靠性和耐用性使其成为众多应用的理想选择。我们强烈推荐使用这款香蕉插头,尤其是需要高频、高温环境下的应用。

4899-6参数

参数
长*宽*高 39.36mm(长度)
安装方式 自由悬挂
零件状态 在售

4899-6厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

4899-6数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 香蕉和尖头连接器 - 插孔/插头 POMONA ELECTRONICS 4899-6 4899-6数据手册

4899-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
