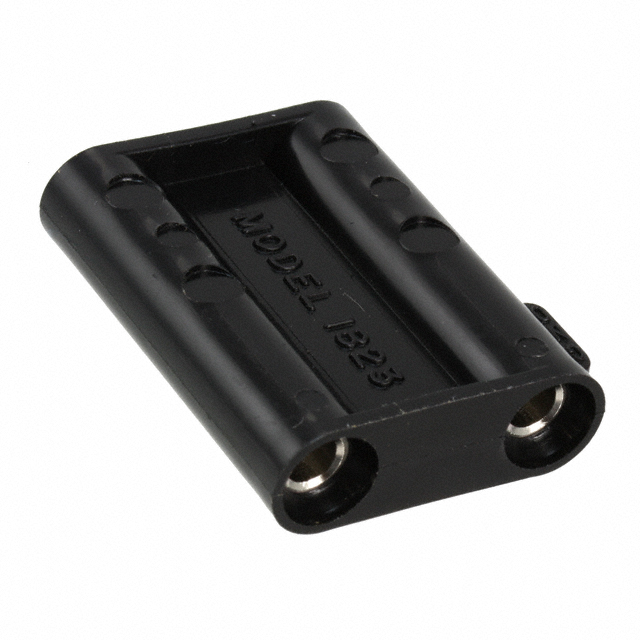

1823-0

厂牌: POMONA ELECTRONICS
产品描述: Conn Banana Adapter F/F 2/2 POS ST 2 Port
供应商型号: 1823-0
供应商: Master
标准整包数: 5
POMONA ELECTRONICS 香蕉和尖头连接器 - 适配器 1823-0

1823-0概述

    电子元器件产品技术手册

    产品简介


    Model 1823双香蕉插头接线管是一种用于快速电缆连接的专业工具,特别适用于需要频繁更换或连接电缆的应用场合。此产品主要应用于实验室测试、电气维修以及工业自动化等领域。其双香蕉插头设计使得电缆连接更加稳定可靠,能够有效减少由于长电缆带来的存储不便问题。

    技术参数


    - 连接器类型:双香蕉插头
    - 直径:4.2 mm(0.166英寸)
    - 材料:
    - 上部连接器:黄铜(符合QQ-B-626标准,合金360,半硬)
    - 表面处理:镍镀层(符合QQ-N-290标准,等级2,厚度200至300微英寸)
    - 绝缘材料:聚丙烯
    - 标记:制造商标识为“POMONA ELECTRONICS CALIF.”和“MODEL 1823”
    - 颜色:可选黑(-0)或红(-2),请参见订购信息
    - 额定值:
    - 工作温度范围:最大+55°C(+131°F)
    - 工作电压:最高5000 VDC
    - 额定电流:15安培
    - 环境要求:无特殊环境要求

    产品特点和优势


    - 快速连接:双香蕉插头设计使得电缆连接更加方便快捷。
    - 空间节省:通过避免额外存储长电缆的需求,减少了存储空间。
    - 材质优良:采用黄铜和镍镀层材料,提高了耐用性和抗腐蚀性。
    - 高可靠性:能够承受高电压和大电流,适用于各种高要求的应用场景。

    应用案例和使用建议


    应用案例:在实验室中,经常需要连接不同长度的测试电缆。使用Model 1823双香蕉插头接线管可以快速有效地进行电缆间的连接,不仅提升了工作效率,还避免了由于长时间存储造成的电缆损伤。
    使用建议:在安装过程中确保电缆与插头之间的连接牢固可靠,避免在高温环境下长期使用。如需长时间高负载运行,建议定期检查连接处的状态以确保安全可靠。

    兼容性和支持


    - 兼容性:与标准香蕉插头接口兼容,适用于多种测试仪器和设备。
    - 支持服务:如有任何技术支持需求,可联系厂商的技术支持部门(电话:800-241-2060)获取帮助。

    常见问题与解决方案


    1. 问题:连接器接触不良
    - 解决方案:检查连接器是否清洁,必要时可重新插入并确保连接稳固。
    2. 问题:使用过程中过热
    - 解决方案:检查周围环境温度是否过高,确认连接器未超过额定工作温度,并考虑增加散热措施。
    3. 问题:插头表面出现氧化
    - 解决方案:使用专用清洁剂清理插头表面,必要时可更换新的插头组件。

    总结和推荐


    综合评估:Model 1823双香蕉插头接线管以其快速连接、节省空间的特点,在实验室和工业应用中表现出色。其优质的材料和稳定的性能使其成为许多专业领域不可或缺的工具之一。考虑到其广泛的适用性和良好的支持服务,强烈推荐该产品用于需要频繁更换或连接电缆的场合。

1823-0参数

参数
长*宽*高 39.37mm(长度)
零件状态 在售
包装方式 散装

1823-0厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

1823-0数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 香蕉和尖头连接器 - 适配器 POMONA ELECTRONICS 1823-0 1823-0数据手册

1823-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 7.6245 ¥ 64.5795
25+ $ 7.1177 ¥ 59.1807
50+ $ 6.9215 ¥ 57.5494
100+ $ 6.2116 ¥ 51.6196
250+ $ 6.0979 ¥ 49.9357
500+ $ 6.003 ¥ 49.1582
1000+ $ 5.8236 ¥ 47.6895
2500+ $ 5.8236 ¥ 47.6895
库存: 19
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 322.89
直接购买
加入购物车
