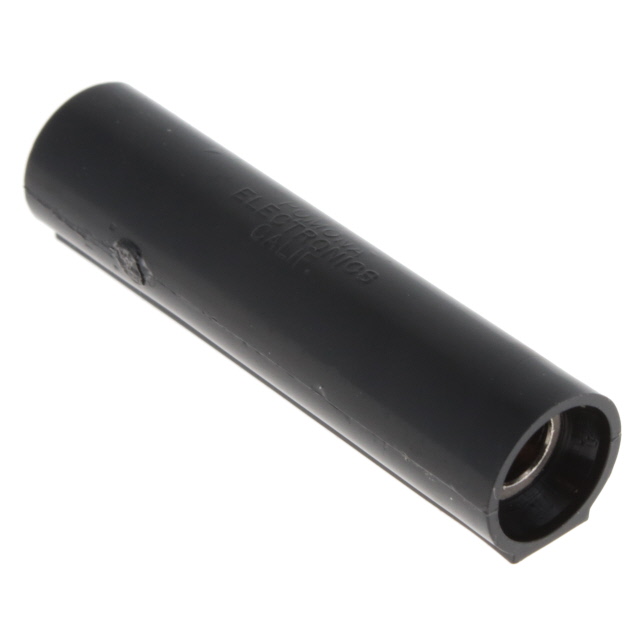

3834-0

厂牌: POMONA ELECTRONICS
产品描述: Conn Banana-Tip Plug Adapter F/PIN 1/1 POS ST 1 Port
供应商型号: 501-2421-ND
供应商: Digi-Key
标准整包数: 1
POMONA ELECTRONICS 香蕉和尖头连接器 - 适配器 3834-0

3834-0概述

    Pomona® Banana Jack to Pin Jack Adapter (Model 3834) 技术手册

    1. 产品简介


    Pomona® Model 3834 是一款香蕉插头转针型插头适配器,旨在连接标准香蕉插头(一种常见的测试接口)到针型插头(用于仪器仪表连接)。该产品广泛应用于电子测试和测量设备中,特别是在需要将不同类型的连接器进行互连的场合。

    2. 技术参数


    - 尺寸: 所有尺寸均以英寸为单位。
    - 材料:
    - 上部连接件:香蕉插头,材料为黄铜,符合QQ-B-626标准,合金360,半硬态。
    - 表面处理:镍镀层,符合QQ-N-290标准,等级2,厚度200/300微英寸。
    - 绝缘体:聚丙烯,模制在香蕉插头主体和针型插头主体上。
    - 下部连接件:
    - 针型插头:主体材料为黄铜,符合QQ-B-626标准,合金360,半硬态。
    - 弹簧材料:铍铜,符合QQ-C-533标准,合金172,状态H.T。
    - 表面处理:主体与上部连接件相同;弹簧材料为电镀镍金,符合MIL-G-45204标准,类型II,等级00,厚度200/300微英寸。
    - 额定值:
    - 工作温度:最大+55°C(+131°F)
    - 工作电压:3000VDC
    - 电流:5安培

    3. 产品特点和优势


    - 多功能兼容性:能够连接香蕉插头和针型插头,适用于多种设备之间的连接。
    - 高可靠性:采用优质黄铜和铍铜材料制成,具有良好的导电性和机械强度。
    - 耐高温:能够在高达+55°C的环境下正常工作。
    - 高绝缘性能:聚丙烯绝缘材料保证了高耐压能力,最高可承受3000VDC电压。
    - 耐用性:镍镀层和金镀层延长了产品的使用寿命,提升了接触可靠性。

    4. 应用案例和使用建议


    - 应用案例:在电子实验室中用于连接标准香蕉插头的电缆到需要针型插头连接的测试仪器。例如,在校准多用途仪表时,可以通过此适配器实现不同接口间的无缝连接。
    - 使用建议:
    - 在安装前确保所有连接器和电缆已清洁干净,避免灰尘和杂质影响接触质量。
    - 使用时应注意不要超过规定的最大工作电压和电流,以避免损坏适配器。
    - 定期检查并清洁适配器表面,保持良好的接触效果。

    5. 兼容性和支持


    - 兼容性:此适配器可以与任何符合标准香蕉插头和针型插头规范的设备兼容。
    - 支持:由Pomona Electronics提供售后服务和技术支持。如有疑问或需要更多颜色选择,请联系制造商。

    6. 常见问题与解决方案


    - 问题1:如何清洁适配器?
    - 解决方案:使用无水酒精或专门的电子清洁剂轻轻擦拭适配器表面,然后用干净的布擦干。
    - 问题2:为什么连接不稳定?
    - 解决方案:检查连接器是否有氧化或污染现象,如有必要,请重新清洁并确保接触良好。
    - 问题3:工作时发热严重怎么办?
    - 解决方案:检查是否有过载情况发生,适当降低负载或更换更高电流容量的适配器。

    7. 总结和推荐


    综上所述,Pomona® Model 3834 香蕉插头转针型插头适配器是一款高性能、高可靠性的电子元器件产品,适合用于各种电子测试和测量场景。它具备出色的耐温性和绝缘性能,适用于多种设备之间的连接。建议在选择适配器时考虑其多功能性和耐用性,以满足不同应用需求。

3834-0参数

参数
长*宽*高 38.1mm(长度)
零件状态 在售
包装方式 散装

3834-0厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

3834-0数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 香蕉和尖头连接器 - 适配器 POMONA ELECTRONICS 3834-0 3834-0数据手册
