1809-2

厂牌: POMONA ELECTRONICS
产品描述: Conn Banana Adapter F/PL 1/1 POS ST 1 Port
供应商型号: 1809-2
供应商: Master
标准整包数: 10
POMONA ELECTRONICS 香蕉和尖头连接器 - 适配器 1809-2

1809-2概述


    产品简介

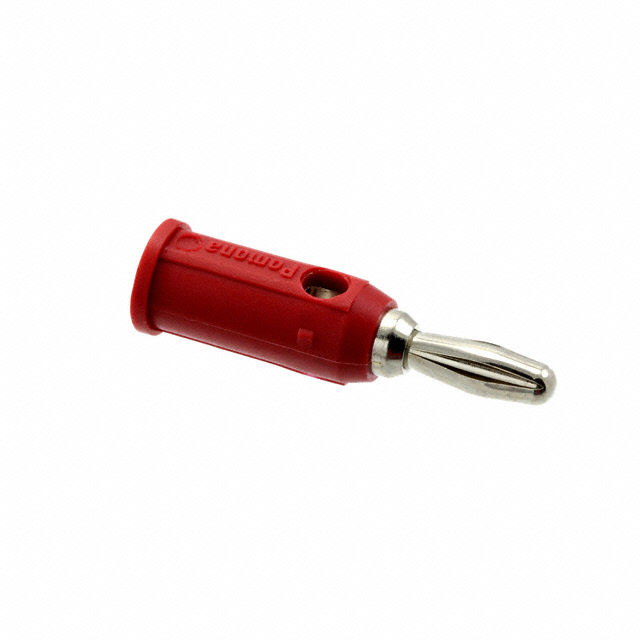

    Model 1809 Pin Jack to Banana Plug 转换适配器

    Model 1809 是一款由 Pomona 生产的针头到香蕉插孔转换适配器。这种类型的转换器主要用于连接针尖导线(pin tip cords)与带有香蕉插孔(banana jacks)的设备。它广泛应用于实验室测试、测量仪器以及其他需要在不同接口之间进行连接的应用场合。


    技术参数




    - 材料与制造标准:
    - 上部连接器(Pin Jack):弹簧为铍铜,符合 QQ-C-533 标准,Berylco 25,热处理条件为 HT。镀层为符合 MIL-G-45204 Type II, Class 00 的金镀层,底层为符合 MIL-C-26074 标准的200/300微英寸电镀镍。
    - 绝缘材料:ABS塑料注塑成型于针头和香蕉插头。
    - 下部连接器(Banana Plug):弹簧为铍铜,符合 QQ-C-533 标准,Berylco 25,热处理条件为 HT。插头主体为黄铜,符合 QQ-B-626 标准,合金360,半硬态。镀层为符合 QQ-N-290 Class 2 的200/300微英寸镀镍。

    - 额定参数:
    - 工作电压:2500 WVDC
    - 工作温度范围:+50°C(+122°F)
    - 电流:5安培

    - 尺寸公差:
    - 所有尺寸单位均为英寸,公差:.xx = ±.02英寸(.51毫米),.xxx = ±.005英寸(.127毫米)


    产品特点和优势




    Model 1809 的主要特点包括:
    - 高精度的铍铜弹簧设计,确保长期可靠的电气连接。
    - 通过金和镍镀层,提供良好的抗腐蚀和抗氧化能力。
    - ABS塑料绝缘材料,既轻便又耐用。
    - 兼容多种颜色定制,包括黑色(-0)和红色(-2),其他颜色可根据特殊需求定制。

    优势:
    - 灵活性:可轻松连接针尖导线与设备上的香蕉插孔,适用于多种测量和实验环境。
    - 耐用性:高质量的材料和精密制造工艺确保了长时间的使用寿命。
    - 易用性:设计简洁,操作简便,易于携带和存储。


    应用案例和使用建议




    应用场景:
    - 实验室测试:用于连接各种测试设备和传感器。
    - 电子测量:可用于连接万用表和其他测量仪器。
    - 工业检测:在生产线中进行电气检测时使用。

    使用建议:
    - 在使用前检查适配器是否有损坏或磨损,以确保安全使用。
    - 定期清洁适配器,以保持最佳的接触效果。
    - 避免在高温环境下长时间使用,以免影响性能和寿命。


    兼容性和支持




    兼容性:
    - 该适配器可与标准的香蕉插孔设备兼容,但可能不适用于特殊或非标接口。

    支持:
    - 如果您需要更多技术支持或有特殊需求,可以通过以下联系方式获取帮助:
    - 销售热线:800-490-2361
    - 技术支持:800-241-2060


    常见问题与解决方案




    1. 问题:适配器接触不良
    - 解决方案:请确保插入的针尖导线与香蕉插孔没有灰尘或异物。必要时可用软布擦拭。

    2. 问题:适配器过热
    - 解决方案:检查是否超过了适配器的工作温度范围(+50°C)。如果需要高电流,请考虑更换更大功率的适配器。


    总结和推荐




    Model 1809 是一款高性能、可靠且易于使用的转换适配器。其材料质量优异,能够在广泛的温度范围内提供稳定的性能。如果你需要一个稳定可靠的连接工具来连接针尖导线与香蕉插孔设备,Model 1809 是一个很好的选择。

    总之,我强烈推荐这款产品,无论是在实验室还是工业环境中,都能为您提供可靠的连接解决方案。

1809-2参数

参数
长*宽*高 39.37mm(长度)
零件状态 在售
包装方式 散装

1809-2厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

1809-2数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 香蕉和尖头连接器 - 适配器 POMONA ELECTRONICS 1809-2 1809-2数据手册

1809-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 4.945 ¥ 46.0726
50+ $ 4.4908 ¥ 41.073
100+ $ 4.3709 ¥ 39.9764
250+ $ 4.028 ¥ 36.1127
500+ $ 3.9141 ¥ 35.2574
1000+ $ 3.8191 ¥ 34.4021
2500+ $ 3.7664 ¥ 33.927
5000+ $ 3.7664 ¥ 33.927
库存: 26
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 460.72
直接购买
加入购物车
