3548-0

厂牌: POMONA ELECTRONICS
产品描述: Conn Banana-Tip Plug Adapter F/PIN 1/1 POS ST 1 Port
供应商型号: 501-2311-ND
供应商: Digi-Key
标准整包数: 1
POMONA ELECTRONICS 香蕉和尖头连接器 - 适配器 3548-0

3548-0概述

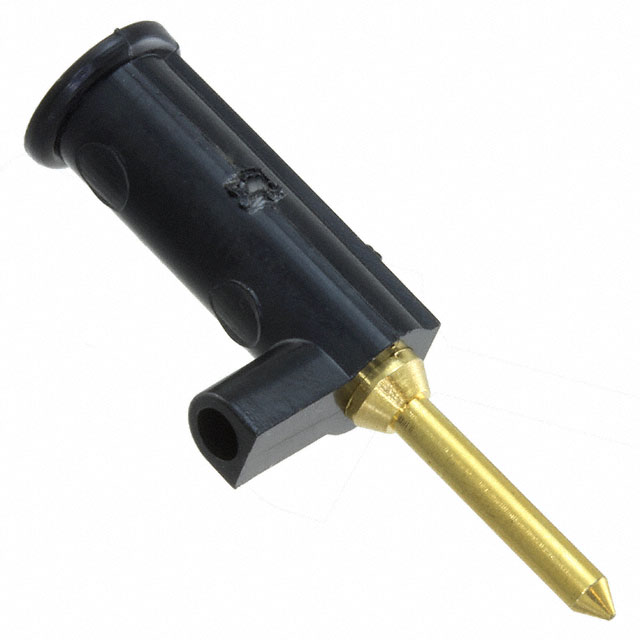

    Pomona® Model 3548 Miniature Banana Jack to Solderless Pin Tip Plug

    产品简介


    Pomona® Model 3548是一款微型香蕉插头转无焊针帽接插件,适用于需要高可靠性连接的应用场合。该产品采用高品质材料制成,具备良好的机械强度和电气性能。主要应用于测试设备、科研仪器、工业自动化等领域,为用户提供可靠的连接解决方案。

    技术参数


    - 尺寸:所有尺寸单位为英寸。公差(除非特别注明):.xx = ±.02” (.51 mm),.xxx = ±.005” (.127 mm)
    - 最大操作温度:+50°C (+122°F)
    - 最大操作电压:3000 VDC
    - 电流承载能力:5安培连续
    材料
    - 上部连接件:微型香蕉插头
    - 材料:符合QQ-B-626标准的黄铜合金360,半硬态
    - 表面处理:符合MIL-G-45204标准的Type II, Class 00的电镀金,覆盖在符合MIL-C-26074标准Class 1的化学镍镀层上,厚度范围为200至300微英寸
    - 绝缘体:ABS材料成型在香蕉插头上
    - 标记:“POMONA ELECTRONICS, 3548”
    - 下部连接件:针尖帽插头
    - 材料和表面处理同上部连接件

    产品特点和优势


    - 安全保护:集成的安全护套可防止外部电线裸露部分接触其他组件,同时起到应力缓解作用,避免导线在固定螺丝处发生弯折。
    - 稳固连接:内部设置的螺丝可以牢固地固定导线,确保电气连接的可靠性。
    - 高性能材料:使用优质黄铜和高级表面处理技术,提升产品的耐用性和长期稳定性。
    - 适用广泛:适用于多种高低温、高电压和高电流的操作环境,确保产品在各类严苛条件下依然表现优异。

    应用案例和使用建议


    Pomona® Model 3548在众多高要求的测试和测量设备中被广泛应用。例如,在科研实验室中,它可以用于连接各种传感器和仪表;在工业自动化领域,它可用于生产线上的检测设备。为了保证最佳性能,建议用户按照正确的安装步骤进行操作,并注意保持接头清洁以减少接触电阻。

    兼容性和支持


    Pomona® Model 3548与各种常见的香蕉插头和针帽插头具有良好的兼容性。厂商提供全面的技术支持服务,包括销售咨询、技术协助及售后服务,确保用户能够获得满意的体验。

    常见问题与解决方案


    - Q: 如何正确安装Model 3548?
    - A: 首先确保电线端子正确插入,然后通过旋转螺丝将电线牢固固定。务必定期检查螺丝紧固情况以保持良好接触。
    - Q: 操作时需要注意哪些事项?
    - A: 在高温环境下操作时,需注意不要超过规定的最大操作温度。同时,避免在潮湿或腐蚀性环境中使用以延长使用寿命。


    总结和推荐


    Pomona® Model 3548是一款功能强大且性能稳定的电子元器件产品。它以其坚固耐用的设计、卓越的电气特性和广泛的应用领域脱颖而出。对于需要在复杂环境中保持可靠连接的应用来说,这款产品是一个理想的选择。综上所述,强烈推荐此款产品用于各类专业领域的测试和测量任务。

3548-0参数

参数
长*宽*高 33.27mm(长度)*7.87mm(高度)
安装方式 导线安装,螺纹安装
零件状态 在售
包装方式 散装

3548-0厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

3548-0数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 香蕉和尖头连接器 - 适配器 POMONA ELECTRONICS 3548-0 3548-0数据手册

3548-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
