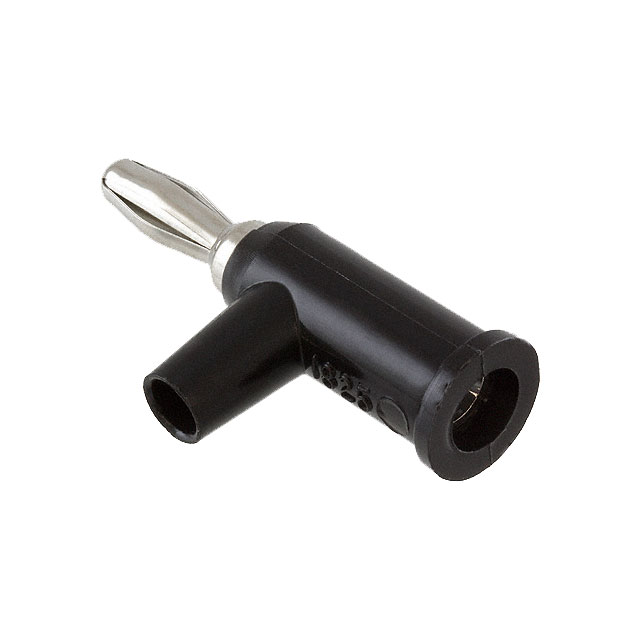

1825-0

厂牌: POMONA ELECTRONICS
产品描述: Conn Banana PL 1 POS Screw ST Cable Mount 1 Port
供应商型号: 1825-0
供应商: Master
标准整包数: 10
POMONA ELECTRONICS 香蕉和尖头连接器 - 插孔/插头 1825-0

1825-0概述

    # 电子元器件产品技术手册:香蕉插头与插座

    产品简介


    香蕉插头(Banana Plug)是一种广泛应用于实验室测试、教学实验及工业测量领域的标准连接组件。本文将详细介绍Pomona Electronics推出的型号为1825、4897、4899和6545的标准香蕉插头系列。这些产品设计用于连接各种电线,适合于多种电气测试场景。其主要功能包括提供可靠的电流传输接口,支持快速安装,并通过不同材料选择满足特定的电气和机械需求。
    主要功能
    - 高品质电气连接。
    - 快速、简便的装配过程。
    - 多种颜色可供选择,便于识别。
    应用领域
    - 实验室设备连接。
    - 教学演示工具。
    - 工业自动化控制测试。

    技术参数


    | 参数类别 | 具体数值或描述 |

    | 适用线缆范围 | 适用于22 AWG至18 AWG直径的电线。 |
    | 线径适应能力 | 最大可适配0.12" (3mm)直径的导线。 |
    | 材料 | 插座材质:铍铜、金镀层;插头主体:黄铜、镍镀层;弹簧:铍铜、镍镀层;绝缘体:聚丙烯或聚苯硫醚。 |
    | 工作温度范围 | 常规型号:最大+122°F(+50°C)。4899型号:最大+302°F(+150°C)。 |
    | 电压等级 | 手持操作安全限值:33 Vrms/70 Vdc;自由手持模式下最高可达5000 Vrms。 |
    | 电流承载能力 | 15安培。 |
    | 颜色选项 | 黑、棕、红、橙、黄、绿、蓝、紫、灰、白,以及双色组合套装。 |

    产品特点和优势


    独特功能
    - 耐用性:采用高品质材料如铍铜和金镀层确保长期稳定性能。
    - 便捷性:带有十字槽螺丝设计使得组装更加方便快捷。
    - 多样性:提供多种颜色编码方案以区分不同的电路部分。
    市场竞争力
    相比其他同类产品,该系列产品不仅具备出色的电气性能,还具有较高的性价比,能够满足大多数专业场合的需求。

    应用案例和使用建议


    示例场景
    1. 在科研机构中用于搭建复杂的实验平台。
    2. 学校物理化学课堂上作为演示工具。
    3. 工厂生产线上的实时监控系统连接点。
    使用建议
    - 根据具体的工作环境条件选择合适的工作温度范围内的型号。
    - 定期检查所有连接部位是否牢固可靠。
    - 遵守操作手册中的安全指南避免不必要的风险。

    兼容性和支持


    该系列产品完全符合行业标准,并且与市面上常见的香蕉插座兼容。对于任何技术咨询或者售后服务请求,用户可以通过官方渠道获得及时响应。官方网站提供了详尽的产品信息及购买链接。

    常见问题与解决方案


    问题1:如何正确安装?
    解答:按照说明书指示步骤执行即可,通常只需简单拧紧螺丝便可完成连接。
    问题2:长时间使用后出现接触不良现象怎么办?
    解答:尝试重新拆卸并清洁插针表面后再进行安装。

    总结和推荐


    综上所述,Pomona Electronics生产的香蕉插头以其卓越的质量保证、丰富的功能配置以及合理的价格定位赢得了市场的高度认可。对于需要频繁更换接头的应用场合而言,这无疑是一款值得信赖的选择。因此,强烈推荐给那些寻求高效解决方案的专业人士们使用。

1825-0参数

参数
长*宽*高 39.37mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1825-0厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

1825-0数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 香蕉和尖头连接器 - 插孔/插头 POMONA ELECTRONICS 1825-0 1825-0数据手册

1825-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 2.7945 ¥ 23.6694
50+ $ 2.6378 ¥ 21.9322
100+ $ 2.6051 ¥ 21.6603
250+ $ 2.5228 ¥ 20.9649
500+ $ 2.5004 ¥ 20.4754
1000+ $ 2.4898 ¥ 20.389
2500+ $ 2.4793 ¥ 20.3026
5000+ $ 2.4793 ¥ 20.3026
库存: 352
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 236.69
