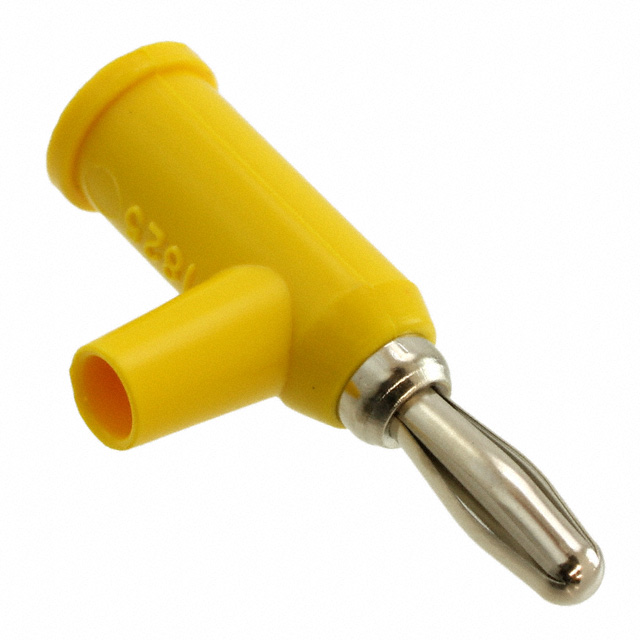

1825-4

厂牌: POMONA ELECTRONICS
产品描述: Conn Banana PL 1 POS Screw ST Cable Mount 1 Port
供应商型号: ET-2406313
供应商: 海外现货
标准整包数: 1
POMONA ELECTRONICS 香蕉和尖头连接器 - 插孔/插头 1825-4

1825-4概述


    产品简介


    Model 1825、4897、4899 和 6545 是一系列标准香蕉插头(Standard Banana Plug),具有焊料无需焊接的特点且可堆叠。这些插头主要用于各种电气测试装置和连接应用,广泛应用于实验室、教育机构和工业测试环境中。它们设计用于22 AWG至18 AWG的电线,能够满足不同的电流和温度要求。

    技术参数


    | 参数类别 | 参数值 |

    | 适用线径范围 | 22 AWG 至 18 AWG |
    | 线径容纳最大直径 | 0.12" (3mm) |
    | 最大操作温度 | 122°F (50°C),特定型号(4899)最高可达 302°F (150°C) |
    | 最大电流承载能力 | 15 安培 |
    | 最大电压承载能力 | 5000 Vrms(无手握条件下的控制测试环境) |
    | 螺丝规格 | 8-32 单槽螺丝 |

    产品特点和优势


    1. 设计灵活性:Model 1825、4897、4899 和 6545 可以安装到任意22 AWG到18 AWG的线上,具备高度的适用性和通用性。
    2. 高可靠性:采用镍或金镀层设计,提供极低的接触电阻,且耐腐蚀,能够长期保持良好的电气性能。
    3. 多样化的选择:提供多种颜色的选择,方便区分不同电路,便于管理和识别。
    4. 高温适应性:特别设计的Model 4899可以在高达302°F(150°C)的环境下正常工作。
    5. 便捷的组装方式:设有简单易用的螺钉,允许通过螺丝刀进行快速、简便的组装。

    应用案例和使用建议


    这些香蕉插头通常被用作测试导线或跳线的终端组件,在实验室测试中非常普遍。例如,当需要进行高压测试时,可以考虑使用Model 4899系列插头来确保其在高温条件下的稳定性和安全性。
    使用建议:
    - 在使用前确保螺丝已经紧固到位。
    - 检查插头是否稳固地连接到电线和插孔上。
    - 尽量避免使用过程中出现过度弯曲或挤压插头,以防损坏内部结构。

    兼容性和支持


    这些香蕉插头设计符合标准面板和绑线式香蕉插座的要求,直径为0.161"至0.166"(4.0mm至4.2mm)。厂商提供详尽的技术支持和服务,包括故障排除指南、技术咨询等,以帮助用户更好地使用这些插头。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头难以插入插座 | 确保插头与插座直径匹配,并轻轻旋转插头。 |
    | 连接后接触不良 | 检查插头与电线之间的连接是否牢固,必要时重新压紧螺丝。 |
    | 高温环境使用时性能下降 | 使用Model 4899系列以确保在高温环境下稳定运行。 |

    总结和推荐


    总体来说,Model 1825、4897、4899 和 6545 插头是高性能、高可靠性的电子元器件,适用于各类测试环境。它们的设计灵活性、广泛的适用范围及其在高温环境下的出色表现使得这些产品在市场上具备很强的竞争优势。鉴于这些优点,我强烈推荐在相关项目中使用这些香蕉插头,特别是在需要处理高压和高温的应用场合。

1825-4参数

参数
长*宽*高 39.37mm(长度)*11.2mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1825-4厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

1825-4数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 香蕉和尖头连接器 - 插孔/插头 POMONA ELECTRONICS 1825-4 1825-4数据手册

1825-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
