2900389

产品分类: 固态继电器
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 固态接口继电器, PLC-OPT, 最大负载电压253 v 直流
供应商型号: 2127305
供应商: 海外现货
标准整包数: 10

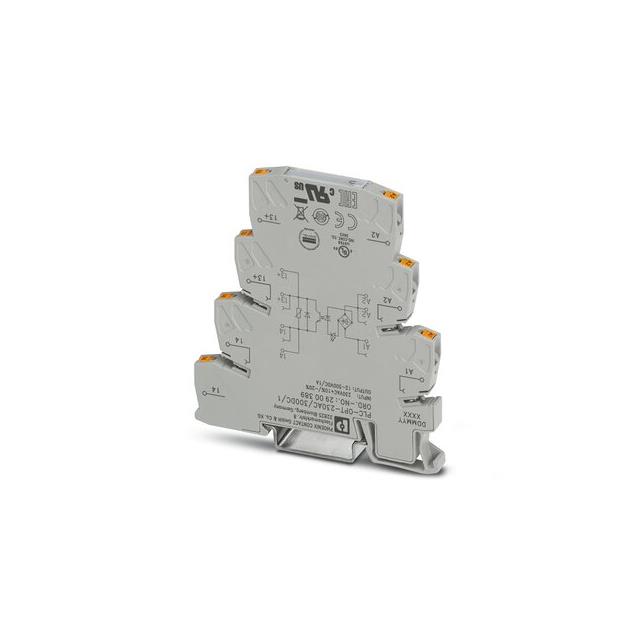

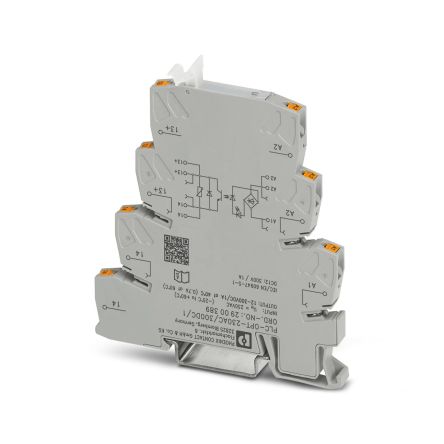

PHOENIX CONTACT 固态继电器 2900389

2900389概述

    高品质电子元器件技术手册:固态继电器模块 PLC-OPT-230AC/300DC/1

    产品简介


    固态继电器模块 PLC-OPT-230AC/300DC/1 是一款集成型固态继电器,设计用于安装在 NS 35/7.5 DIN 导轨上。该模块具有高可靠性与长寿命的特点,适用于工业自动化系统、远程控制、测量及控制系统等领域。其主要功能是通过 230 V AC 的输入电压,控制高达 300 V DC/1 A 的输出电压。

    技术参数


    - 输入参数
    - 额定输入电压:230 V AC
    - 输入电压范围:0.8 ... 1.1 倍额定电压
    - 切换阈值 "0" 信号:≤ 0.4 倍额定电压
    - 切换阈值 "1" 信号:≥ 0.8 倍额定电压
    - 典型输入电流:8.4 mA
    - 典型响应时间:19 ms
    - 典型关断时间:6 ms
    - 输出参数
    - 输出电压范围:12 V DC 至 300 V DC
    - 连续极限电流:1 A(参见降额曲线)
    - 在最大连续极限电流下的电压降:<500 mV
    - 极性保护类型:二极管
    - 环境条件
    - 操作环境温度:-25 °C 至 60 °C
    - 存储/运输环境温度:-40 °C 至 85 °C
    - 其他参数
    - 深度:86 mm
    - 宽度:6.2 mm
    - 高度:80 mm
    - 接线方式:压入式连接
    - 钢缆导体截面积:实心导体最小 0.14 mm²,最大 2.5 mm²;绞合导体最小 0.14 mm²,最大 2.5 mm²;AWG 导体最小 26,最大 14

    产品特点和优势


    - 无磨损切换:无接触跳动,确保长久稳定的工作。
    - 抗震抗振:能抵抗振动和冲击,适用于恶劣的工业环境。
    - 保护电路:在输入和输出端都配备保护电路,增加了安全性。
    - 电子双极性传输(PDT)输出:高达 48 V DC/500 mA,支持多种电压输出需求。
    - 状态指示灯:黄色 LED 状态指示灯,方便用户监控运行状态。
    - 可桥接相邻模块:可以方便地与其他模块进行连接。
    - 高输出能力:最高可达 300 V DC/1 A 或 24 V DC/10 A。

    应用案例和使用建议


    该模块广泛应用于工业自动化系统中,例如远程控制系统、测量设备、通信系统等。具体应用场景如下:
    - 远程控制系统:控制远程设备,如传感器、执行器等。
    - 测量和控制系统:对各种物理量进行测量和控制,如温度、压力、液位等。
    使用建议:
    - 在使用过程中,需注意保持适当的环境温度以避免过热。
    - 为确保安全运行,安装时应正确使用桥接器,并遵循制造商的指导手册。

    兼容性和支持


    该模块适用于标准的 NS 35/7.5 DIN 导轨,易于安装。同时,它与市面上多数标准接口兼容。制造商提供详细的技术支持和维护服务,包括在线文档下载、客户支持热线等。

    常见问题与解决方案


    1. Q: 设备无法正常启动
    - A: 检查输入电压是否在额定范围内,并确认所有连接是否牢固。

    2. Q: 设备过热
    - A: 检查环境温度是否超出允许范围,并适当增加散热措施。

    3. Q: 设备工作不稳定
    - A: 检查是否有接触不良或连接松动,重新连接并紧固螺丝。

    总结和推荐


    固态继电器模块 PLC-OPT-230AC/300DC/1 以其卓越的性能、稳定可靠的操作、广泛的应用范围,成为市场上备受青睐的产品。它具备优良的抗震动、抗冲击能力和高可靠性,适用于各种复杂工业环境。无论是远程控制还是测量控制系统,这款模块都是理想的选择。我们强烈推荐这款产品给那些需要高性能、高稳定性的电子设备的用户。

2900389参数

参数
控制电压 184V(AC)~253V(AC)
开关功能 -
最大导通电阻 -
负载电流额定值 1A
输出类型 DC
负载电压 12V~300V
输入电压 -
长*宽*高 6.2mm(宽度)*80mm(高度)
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 散装

2900389厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2900389数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 固态继电器 PHOENIX CONTACT 2900389 2900389数据手册

2900389封装设计

查看详情并下载
Symbol
Footprint
3D Model
