2320924

产品分类: 其他电源
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,电源,带保护涂层,QUINT-PS/3AC/24DC/20/CO,480W 1 DIN导轨安装 125mm*69mm*130mm
供应商型号: 2068439
供应商: 海外现货
标准整包数: 1

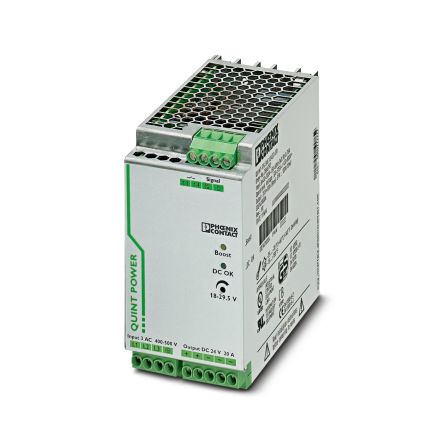

PHOENIX CONTACT 其他电源 2320924

2320924概述

    QUINT POWER电源模块技术手册解析

    产品简介


    QUINT POWER电源模块是一种初级开关式电源单元,具有螺钉连接方式和SFB(Selective Fuse Breaking)技术。它适用于三相输入,输出为24 V DC,电流为20 A。这款电源模块设计旨在提供卓越的系统可用性和可靠性能,特别适合需要快速断路保护的应用场合。

    技术参数


    - 输入电压范围:交流操作时,输入电压范围为3相 400 V AC ... 500 V AC,也可以使用单相电压。
    - 输入电压范围:直流操作时,范围为450 V DC ... 800 V DC。
    - 效率:大于93%(在400 V AC和额定负载条件下)。
    - 输出电压:24 V DC ±1%,设置范围为18 V DC ... 29.5 V DC。
    - 输出电流:在-25 °C ... 60 °C范围内,输出电流可达20 A。
    - 动态功率储备:使用SFB(Selective Fuse Breaking)技术,可以在额定电流的6倍(最高达120 A)下持续12毫秒,保证快速断路。
    - 电源保护:内置瞬态浪涌保护装置,能够有效地保护电源免受过电压影响。
    - 绝缘电压:输入/输出之间为4 kV AC(型式试验),2 kV AC(例行试验)。输出/PE之间为500 V DC(例行试验),输入/PE之间为3.5 kV AC(型式试验),2 kV AC(例行试验)。

    产品特点和优势


    1. 高系统可用性:通过磁力快速断路技术,可在六倍于额定电流的情况下迅速断开电路,实现选择性和成本效益的系统保护。
    2. 预先故障监控:提前报告关键操作状态,避免潜在错误的发生。
    3. 可靠启动:通过静态的POWER BOOST功率储备,可以以高达1.5倍的额定电流永久启动困难负载。
    4. 防潮处理:具备优良的涂层,适用于100%湿度环境,确保长期使用下的稳定性。
    5. 宽泛的工作温度范围:在-40 °C ... 70 °C(最高60 °C情况下每上升1K降容2.5%)的环境中稳定运行。
    6. 高海拔适应性:最大可适应海拔5000米的工作环境。
    7. 防护等级:符合IP20标准,防护等级较高。
    8. 电磁兼容性:通过EN 61000系列标准认证,满足不同电磁环境要求。
    9. 安全性:符合多个国际安全标准,如IEC 61010系列和SEMI F47标准。

    应用案例和使用建议


    QUINT POWER电源模块非常适合用于工业自动化系统、机器人、汽车制造等需要高可靠性的场景。对于需要高电流需求的系统,可以通过并联连接多个模块来增加容量。
    使用建议:
    1. 在安装时,确保电源模块正确接地,以减少电磁干扰的影响。
    2. 定期检查输入电压和输出电压的稳定性,及时调整设置以保持最佳工作状态。
    3. 为了防止过热,在高温环境下使用时考虑采取散热措施。

    兼容性和支持


    该产品支持多种国际标准,且经过多国认证,与各种工业控制系统兼容良好。制造商提供了全面的技术支持和售后服务,确保客户能够顺利使用和维护该产品。

    常见问题与解决方案


    - 问题:电源模块出现闪烁的“DC OK” LED
    - 解决方案:这可能是因为输出电压低于额定值的90%。检查输入电压是否稳定,重新配置输出电压设置。

    - 问题:模块无法正常启动
    - 解决方案:确认输入电压和频率是否在允许范围内,检查是否存在过载或短路情况,必要时更换保险丝或断路器。

    总结和推荐


    总体而言,QUINT POWER电源模块是一款集高可靠性、高性能和高安全性于一体的优质电源产品。它的多项创新技术使其在同类产品中脱颖而出,广泛适用于多种工业应用场景。我们强烈推荐该产品给需要高性能、高可靠电源供应系统的用户。

2320924参数

参数
输出数量 1
输出功率 480W
负载调节 -
长*宽*高 125mm*69mm*130mm
安装方式 DIN导轨安装
应用等级 商用级
零件状态 在售
包装方式 散装

2320924厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2320924数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他电源 PHOENIX CONTACT 2320924 2320924数据手册

2320924封装设计

查看详情并下载
Symbol
Footprint
3D Model
