2466980000

产品分类: 其他电源
厂牌: WEIDMüLLER
产品描述: 120W 1 DIN导轨安装 125mm*35mm*130mm
供应商型号: 470-2466980000
供应商: Mouser
标准整包数: 1
WEIDMüLLER 其他电源 2466980000

2466980000概述

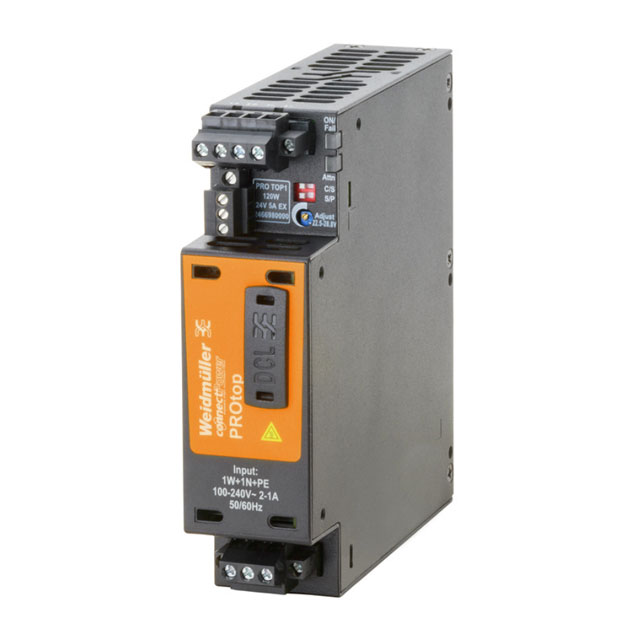

    PROtop PRO TOP1 120W 24V 5A EX 技术手册

    1. 产品简介


    产品类型: 开关电源
    主要功能: 提供稳定的24V直流输出,适用于各种工业自动化设备。
    应用领域: 广泛应用于工厂自动化、机器人控制、机械设备、通信设备及电力系统等领域。

    2. 技术参数


    - 输入电压范围: 交流85–277 V AC 或 直流120–340 V DC
    - 额定输入电压: 交流100–240 V AC / 直流120–340 V DC
    - 频率范围: 交流45–65 Hz
    - 输出功率: 120 W
    - 输出电压: 24 V DC(22.5–29 V)
    - 输出电流: 5 A
    - 工作效率: 91%
    - 绝缘电压: 输入/接地 4 kV,输出/接地 0.5 kV,输入/输出 4 kV
    - 防护等级: IP20
    - 环境温度: 操作温度 -40°C 至 70°C,储存温度 -40°C 至 85°C
    - 温湿度: 操作温度下湿度 5% 至 100%,无冷凝
    - 浪涌保护类别: III 类
    - 振动抵抗: 符合 IEC 60068-2-6 和 IEC 60068-2-27 标准
    - 电磁兼容性: 符合 EN55032、EN55024 和 EN55035 标准
    - 保护功能: 短路保护、过载保护、反接保护

    3. 产品特点和优势


    - 高效能: 高达91%的工作效率,在工业环境中表现出色。
    - 高可靠性: 具备出色的动态范围(DCL技术),可以可靠地触发断路器和启动大功率电机。
    - 环境适应性强: 能在极端温度和湿度条件下稳定运行。
    - 安全可靠: 具备多种保护功能,确保设备和人身安全。
    - 安装方便: 支持水平安装于DIN导轨上,且具备良好的冷却设计。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化设备的电源供应
    - 机器人控制系统中的动力源
    - 通信设备和电力系统的稳定电源
    使用建议:
    - 在安装时,确保周围有足够的散热空间,以保持设备的最佳工作状态。
    - 使用前需检查输入和输出连接是否正确,避免短路或损坏。
    - 定期检查设备的工作状态,及时更换损坏部件。

    5. 兼容性和支持


    - 兼容性: 该电源模块支持标准DIN导轨安装,易于与其他标准组件配合使用。
    - 支持服务: 厂商提供详尽的技术文档和在线支持,确保用户能够快速解决问题。

    6. 常见问题与解决方案


    - 问题: 设备在启动时出现过热。
    - 解决办法: 检查散热条件是否符合要求,确认是否有足够通风空间。
    - 问题: 输出电压不稳定。
    - 解决办法: 检查输入电压是否稳定,检查是否有其他干扰源。
    - 问题: 设备频繁跳闸。
    - 解决办法: 检查负载是否超负荷,确认所有连接是否牢固。

    7. 总结和推荐


    综合评估:
    - 优点: 高效稳定,安全可靠,环境适应性强。
    - 适用场景: 适用于各类工业自动化和控制设备。
    - 推荐: 强烈推荐使用该产品,尤其适合需要高可靠性和稳定性的场合。
    总结来说,PROtop PRO TOP1 120W 24V 5A EX 是一款高性能、高可靠性的开关电源模块,适用于各种工业应用场景。

2466980000参数

参数
输出功率 120W
负载调节 -
输出数量 1
长*宽*高 125mm*35mm*130mm
安装方式 DIN导轨安装
应用等级 商用级
零件状态 在售
包装方式 盒装

2466980000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

2466980000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 其他电源 WEIDMüLLER 2466980000 2466980000数据手册

2466980000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 230.4612 ¥ 1947.3971
10+ $ 186.018 ¥ 1571.8521
25+ $ 179.886 ¥ 1520.0367
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1947.39
