2868651

产品分类: 其他电源
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,电源,STEP-PS/1AC/24DC/2.5,菲尼克斯 导轨电源, STEP-PS/1AC/24DC/2.5系列, 24V 直流输出, 85 → 264V 交流输入
供应商型号: Q-2868651
供应商: 国内现货
标准整包数: 1

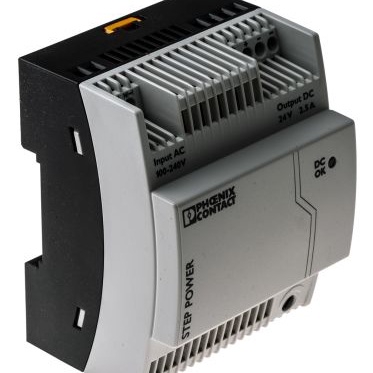

PHOENIX CONTACT 其他电源 2868651

2868651概述


    产品简介

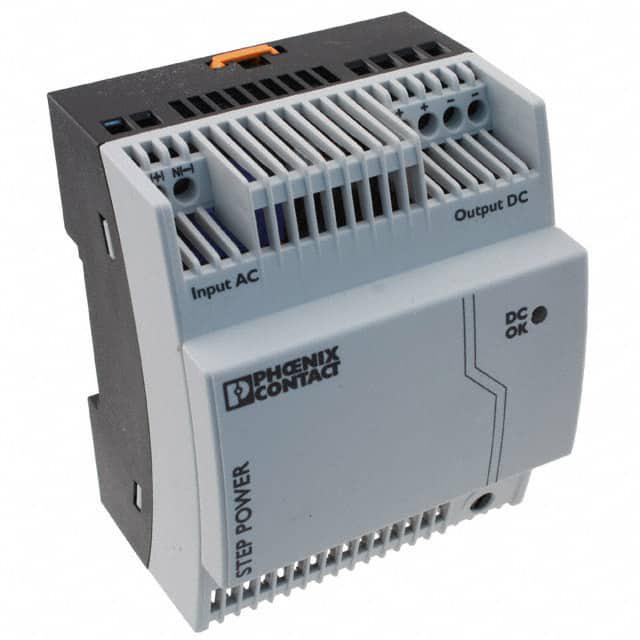

    产品名称:STEP-PS/1AC/24DC/2.5
    产品类型: DIN导轨电源适配器
    主要功能: 将单相交流电转换为稳定的24V直流电输出,适用于自动化控制和配电系统。
    应用领域: 广泛应用于楼宇自动化、工业控制系统等领域。

    技术参数


    输入数据:
    - 额定输入电压范围: 100 V AC ... 240 V AC
    - 输入电压范围: 85 V AC ... 264 V AC(AC)/ 95 V DC ... 250 V DC(DC)
    - 输入频率范围: 45 Hz ... 65 Hz(AC)/ 0 Hz(DC)
    - 电流消耗: 约0.8 A(120 V AC),约0.4 A(230 V AC)
    - 启动浪涌电流: < 15 A(典型值)
    - 断电旁路时间: > 20 ms(120 V AC),> 100 ms(230 V AC)
    - 输入保险丝: 3.15 A(慢熔断型,内部)
    输出数据:
    - 额定输出电压: 24 V DC ±1%
    - 输出电压调节范围: 22.5 V DC ... 29.5 V DC(> 24 V 恒定容量)
    - 输出电流: 2.5 A(-25°C ... 55°C),2.75 A(-25°C ... 40°C 永久),4.4 A(最大输出电流)
    - 并联连接: 支持冗余和增加容量
    - 串行连接: 支持
    - 残余纹波: < 50 mVPP(额定值时)
    - 峰值开关电压: 额定负载 < 50 mVPP(额定值时)
    一般数据:
    - 宽度: 72 mm
    - 高度: 90 mm
    - 深度: 61 mm
    - 重量: 0.3 kg
    - 操作电压显示: LED绿色
    - 效率: > 86 %(230 V AC 和额定值时)
    - 绝缘电压: 输入/输出 4 kV AC(型式测试),2 kV AC(例行测试)
    - 防护等级: IP20
    - 环境温度(运行): -25°C ... 70°C(> 55°C 减容)
    - 相对湿度(运行): 最大 95 %(在 25°C,无冷凝)

    产品特点和优势


    特点和优势:
    - 高效能: 输出效率高达86%,具有低待机损耗。
    - 紧凑设计: 适合安装分配器和扁平控制面板。
    - 宽电压输入范围: 能适应100 V AC ... 240 V AC的输入电压。
    - 广泛的认证: 符合多项国际标准,如CE、UL、CUL、DNV等。
    - 可靠性高: 具备较高的MTBF值,满足工业级要求。

    应用案例和使用建议


    应用案例:
    - 在楼宇自动化系统中,用于驱动各种传感器和执行器。
    - 在工业控制系统中,作为主电源供电单元,提供稳定可靠的直流电源。
    使用建议:
    - 确保输入电压在85 V AC ... 264 V AC范围内,以保证最佳性能。
    - 在高温环境下使用时,注意适当降低负载以避免过热。
    - 对于长期运行的场合,考虑并联连接以提高系统的可靠性和冗余度。

    兼容性和支持


    兼容性:
    - 本产品可以与其他标准DIN导轨安装的电子元器件兼容。
    支持和维护:
    - 提供制造商的技术支持和维护服务,详细信息请参阅用户文档。

    常见问题与解决方案


    常见问题:
    - 问题: 电源无法正常启动。
    - 解决方案: 检查输入电压是否在85 V AC ... 264 V AC范围内,确保输入电缆连接良好。
    常见问题:
    - 问题: 输出电压不稳定。
    - 解决方案: 检查负载变化是否过大,调整输出电压设置以保持稳定。

    总结和推荐


    总结:
    - 优点: 高效、可靠的电源适配器,具备宽输入电压范围、高效率和多重保护功能。
    - 缺点: 价格可能略高于普通电源适配器。
    推荐:
    - 强烈推荐给需要高效、可靠电源解决方案的用户。尤其适用于楼宇自动化和工业控制系统。
    通过本文档,您将对这款电源适配器的产品特性、技术参数、应用案例和注意事项有一个全面的了解。希望这些信息能够帮助您更好地选择和使用该产品。

2868651参数

参数
输出功率 60W
负载调节 1%
输出数量 1
长*宽*高 61mm*72mm*90mm
安装方式 DIN导轨安装
应用等级 商用级
零件状态 在售
包装方式 盒装

2868651厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2868651数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他电源 PHOENIX CONTACT 2868651 2868651数据手册

2868651封装设计

查看详情并下载
Symbol
Footprint
3D Model
