2868606

产品分类: 其他电源
厂牌: PHOENIX CONTACT

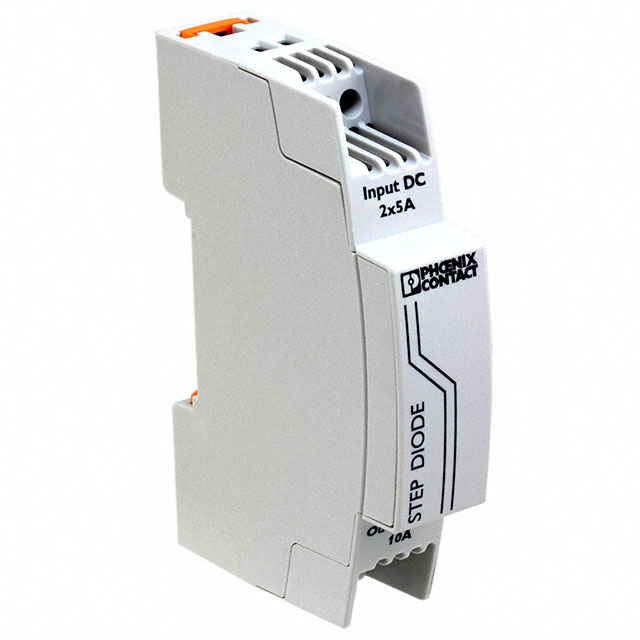

产品描述: 菲尼克斯,冗余模块,STEP-DIODE/5-24DC/2X5/1X10,Phoenix Contact 冗余模块, 使用于DIN 导轨装置
供应商型号: Q-2868606
供应商: 国内现货
标准整包数: 1
PHOENIX CONTACT 其他电源 2868606

2868606概述

    # 红色电源冗余模块技术手册

    产品简介


    红色电源冗余模块是适用于电压范围为5V至24V DC的应用场合的冗余系统解决方案。该模块采用双冗余设计,确保输入电流可达2x5A(-25°C到55°C)和1x10A(-25°C到55°C),进一步提高了系统的可用性和稳定性。它广泛应用于工业自动化、通信设施等领域,以提高整体系统的可靠性和安全性。

    技术参数


    输入数据
    - 输入电压范围: 5V DC ... 24V DC
    - 输入电压波动范围: 4.5V DC ... 30V DC
    - 反向极性保护: < 60V
    - 额定输入电流: 2x5A (-25°C到55°C),1x10A (-25°C到55°C)
    - 瞬态浪涌保护: 通过Transil二极管实现
    - 输入/输出压降: 0.5V
    输出数据
    - 效率: > 97%
    - 额定输出电压: 24V DC
    - 设定输出电压范围: 5V DC ... 24V DC
    - 额定输出电流: 10A(增加功率),5A(冗余)
    - 在55°C到70°C范围内功率损耗: 2.5%/K
    连接数据
    - 连接方法: 螺钉连接
    - 导线横截面积: 刚性导线:最小0.2mm²,最大2.5mm²;柔性导线:最小0.2mm²,最大2.5mm²
    - AWG范围: 最小24,最大12
    - 剥线长度: 6.5mm
    - 螺丝螺纹: M3
    - 紧固扭矩: 最小0.5Nm,最大0.6Nm
    电气特性
    - 输入/输出绝缘电压: 500V DC
    - 绝缘等级: 第三类
    - 污染等级: 2级
    尺寸
    - 宽度: 18mm
    - 高度: 90mm
    - 深度: 61mm
    工作环境
    - 防护等级: IP20
    - 操作温度范围: -25°C ... 70°C(超过55°C时进行降额处理)
    - 存储/运输温度范围: -40°C ... 85°C
    - 气候等级: 3K3(根据EN 60721)
    - 最大相对湿度: ≤ 95%(25°C,非冷凝状态)
    冲击与振动
    - 冲击: 每个空间方向18ms,30g
    - 振动: 操作中< 15Hz,幅度±2.5mm(根据IEC 60068-2-6);15Hz ... 150Hz,2.3g,90分钟

    产品特点和优势


    1. 灵活安装: 可轻松安装在DIN导轨上,无需特殊工具。
    2. 节能: 高达97%的效率,降低能耗。
    3. 坚固耐用: 适应严苛的工作环境,具有高抗冲击和振动能力。
    4. 永久监控: 系统支持永久监测冗余状态,确保安全可靠。
    5. 一致的冗余: 从电源到负载的冗余保护一致,提升系统稳定性。

    应用案例和使用建议


    该模块特别适合用于工业自动化系统、数据中心和其他需要高可靠性电源供应的应用场景。例如,在一个自动化生产线中,使用该模块可以防止因单个电源故障而导致整个系统的停机,从而显著提高生产效率和可靠性。
    使用建议
    - 在安装前,请确保正确计算所需电源负载,选择合适的输入电压。
    - 安装过程中严格按照导线横截面积的要求进行连接,确保连接牢固。
    - 在恶劣环境下使用时,定期检查设备状态,确保正常运行。

    兼容性和支持


    该模块与市场上常见的DIN导轨设备完全兼容,易于集成到现有系统中。制造商提供详细的技术文档和售后服务支持,用户可通过技术支持热线获取更多帮助。

    常见问题与解决方案


    问题1: 如何判断模块是否正常工作?
    解决方案: 观察面板上的指示灯。如果指示灯亮起,则说明模块正常工作。
    问题2: 当环境温度超过55°C时,应该如何处理?
    解决方案: 当环境温度超过55°C时,应采取适当的散热措施或减少负载,以避免过热导致模块损坏。
    问题3: 产品出现故障如何维修?
    解决方案: 用户可以联系制造商技术支持团队,由专业技术人员进行故障诊断和维修。

    总结和推荐


    总的来说,红色电源冗余模块是一款高性能、高可靠的电源解决方案,适用于需要极高可靠性的应用场景。其独特的冗余设计、节能特性和坚固耐用性使其在市场上具备较强的竞争力。我们强烈推荐使用这款产品,尤其是在对系统稳定性和可靠性要求较高的环境中。

2868606参数

参数
输出功率 -
负载调节 -
输出数量 -
长*宽*高 61mm*18mm*90mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2868606厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。
