IBS RBC METER/F-T

产品分类: 多芯线缆
厂牌: PHOENIX CONTACT
产品描述:
供应商型号: 130128
供应商: 欧时
标准整包数: 1
PHOENIX CONTACT 多芯线缆 IBS RBC METER/F-T

IBS RBC METER/F-T概述


    产品简介

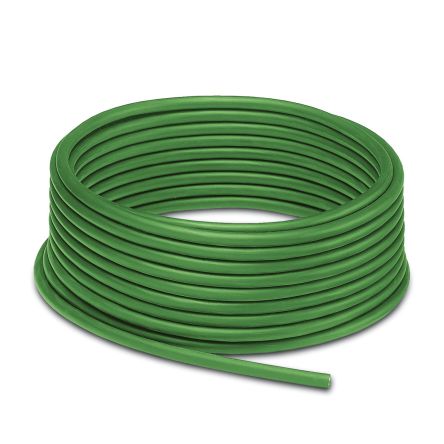

    远程总线电缆 - IBS RBC METER/F-T - 2723123
    这款由Phoenix Contact生产的远程总线电缆主要用于INTERBUS系统,是一种专为高可靠性要求而设计的高性能连接解决方案。它采用了六芯结构(每对芯线截面积为0.22mm²),适用于固定安装和灵活安装场景,广泛应用于工业自动化、楼宇自动化等领域。

    技术参数


    一般参数:
    - 型号:IBS RBC METER/F-T - 2723123
    - 缠绕对数:2
    - 芯线直径:8mm
    - 弯曲半径:120mm(固定安装)
    - 最大弯曲半径:7.5xD(固定安装),15xD(灵活安装)
    - 最小弯曲次数:500万次
    - 外护套材料:聚氨酯(PUR)
    - 导体绝缘材料:聚乙烯(PE)
    - 绝缘电阻:≥5GΩ·km
    - 环境温度范围:-40°C至80°C(固定安装),-30°C至70°C(灵活安装)
    电气参数:
    - 载波频率:最高20MHz
    - 波阻抗:120Ω±20%(64kHz),100Ω±15%(1MHz)
    - 近端串扰衰减(NEXT):≥61dB(772kHz),≥59dB(1MHz),≥55dB(2MHz),≥50dB(4MHz),≥46dB(8MHz),≥44dB(10MHz),≥41dB(16MHz),≥40dB(20MHz)
    - 衰减:≤15dB/km(256kHz),≤24dB/km(772kHz),≤27dB/km(1MHz),≤52dB/km(4MHz),≤84dB/km(10MHz),≤112dB/km(16MHz),≤119dB/km(20MHz)
    - 信号速度:0.66c
    - 传输速率:1.6m/s
    - 加速度:3.2m/s²
    - 耦合电阻:<250.00mΩ/m(30MHz)
    - 额定电压:250V(峰值,不适用于高功率应用)
    - 测试电压:芯/芯1500Vrms,芯/屏蔽1000Vrms
    - 燃烧耐受性:符合VDE 0472第4部分测试B,IEC 60332-1

    产品特点和优势


    1. 高可靠性:该电缆具有优良的电气特性和机械特性,适合工业环境中的长期稳定运行。
    2. 环保设计:采用无卤素材料,符合RoHS标准,有利于环境保护。
    3. 广泛适用性:适用于多种不同类型的安装环境,如固定安装和柔性安装。
    4. 优异的屏蔽性能:采用铜编织网屏蔽,确保低串扰和高抗干扰能力。
    5. 坚固耐用:最小弯曲半径和最大弯曲次数保证了电缆的长寿命。

    应用案例和使用建议


    该远程总线电缆可应用于工业自动化设备的远程通信接口。例如,在一条自动化生产线中,此电缆可用于连接传感器和控制器之间的通信。此外,也可以用于楼宇自动化系统中,如智能照明系统、安防系统等。
    使用建议:
    - 在安装过程中注意保持电缆的弯曲半径,以避免损坏。
    - 在恶劣环境中使用时,可以考虑加装防护套。
    - 定期检查电缆的绝缘电阻,确保其处于良好的工作状态。

    兼容性和支持


    - 兼容性:该电缆适用于所有符合INTERBUS协议的设备。
    - 支持:凤凰接触公司提供全面的技术支持和售后服务,包括但不限于安装指导、故障排除和维修服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电缆出现信号干扰 | 检查屏蔽层是否完好,重新接线或更换新的电缆。 |
    | 信号传输不稳定 | 检查电缆是否有损伤或过度弯曲,修复或替换损坏部分。 |
    | 无法正常通信 | 确认电缆两端的接线是否正确,以及终端电阻是否已正确设置。 |

    总结和推荐


    总体而言,IBS RBC METER/F-T 2723123是一款非常适合工业自动化和楼宇自动化应用的远程总线电缆。它具有出色的电气性能、优良的机械特性和环保特性。虽然价格可能稍高于普通电缆,但其卓越的可靠性和长久的使用寿命使其物有所值。因此,我们强烈推荐这一款产品。

IBS RBC METER/F-T参数

参数
应用等级 工业级

IBS RBC METER/F-T厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

IBS RBC METER/F-T数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 多芯线缆 PHOENIX CONTACT IBS RBC METER/F-T IBS RBC METER/F-T数据手册
