1085165

产品分类: 计算机网络
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 以太网交换机, FL SWITCH 1000 系列, 8个RJ45 端口, 10/100Mbit/s, RJ45
供应商型号: 277-1085165-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 计算机网络 1085165

1085165概述

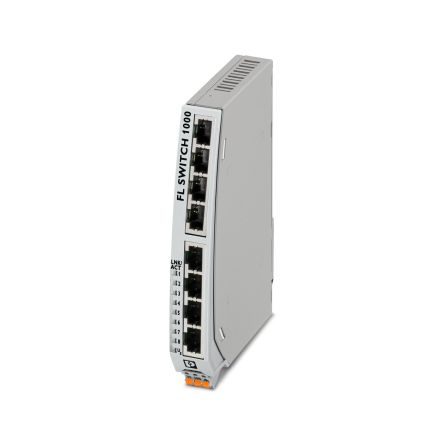

    FL SWITCH 1008NT工业以太网交换机技术手册

    1. 产品简介


    FL SWITCH 1008NT工业以太网交换机是一款专为工业应用设计的紧凑型网络设备。它配备了八个10/100 Mbps的RJ45端口,支持自动数据传输速度检测和自动交叉功能,旨在简化安装过程并提高通信效率。这款交换机符合PROFINET标准,支持实时数据交换,并具有高能效的特点,能够适应宽温度范围的恶劣环境。其独特的功能使其适用于各种工业自动化领域,如工厂自动化、过程控制等。

    2. 技术参数


    - 基本参数
    - 产品型号:FL SWITCH 1008NT
    - 产品编号:1085165
    - 包装单位:1 pc
    - 最小订购量:1 pc
    - GTIN:4055626834900
    - 重量(含包装):353.5 g
    - 重量(不含包装):264 g
    - 尺寸
    - 宽度:22.5 mm
    - 高度:140.4 mm
    - 深度:92.4 mm
    - 接口
    - 端口数量:8个RJ45端口
    - 自动协商与自动交叉功能
    - 传输速度:10/100 Mbps
    - 传输物理层:RJ45双绞线
    - 传输长度:每段100米
    - LED指示灯:数据接收、链路状态
    - 电源
    - 输入电压:DC 24 V 或 AC 24 V (50/60 Hz)
    - 输入电压范围:DC 9-32 V, AC 18-30 V (50/60 Hz)
    - 电流消耗:最大170 mA (9 V DC), 典型值26 mA (24 V DC)
    - 环境条件
    - 工作温度范围:-40 °C 至 75 °C
    - 存储/运输温度范围:-40 °C 至 85 °C
    - 防护等级:IP30
    - 海拔高度:最高2000米
    - 相对湿度:工作时5%-95%(非冷凝),存储/运输时5%-95%(非冷凝)
    - 机械条件
    - 冲击:30g (EN 60068-2-27)
    - 振动:5g, 150 Hz (IEC 60068-2-6)
    - 空气压力:79 kPa至108 kPa(海拔最高2000米)

    3. 产品特点和优势


    - Auto Negotiation和Autocrossing功能:简化安装和设置过程,无需手动配置。
    - 本地诊断LED指示灯:方便用户监控端口的状态。
    - RJ45端口:支持10/100 Mbps传输速率,符合IEEE 802.3标准。
    - QoS优先级处理:确保关键数据包的优先传输。
    - PROFINET Conformance Class A:支持实时数据交换,适用于高要求的应用场合。
    - 节能型以太网:符合IEEE 802.3az标准,节省能源消耗。
    - 增强流量优先级处理:针对自动化协议进行优化,提高通信可靠性。
    - 宽温度范围:可在极端环境下稳定工作,适用于严苛的工业环境。

    4. 应用案例和使用建议


    FL SWITCH 1008NT广泛应用于工厂自动化、过程控制等领域。例如,在智能制造环境中,该交换机可以作为核心组件连接生产线上的各类传感器和执行器,确保数据的快速可靠传输。为了确保最佳性能,建议在安装过程中注意以下几点:
    - 确保所有端口连接正确且牢固。
    - 在高温或低温环境下使用时,定期检查设备的运行状态。
    - 配置适当的QoS策略,以优化关键数据的传输优先级。
    - 定期清理设备,保持通风良好,防止灰尘积累。

    5. 兼容性和支持


    - 兼容性:FL SWITCH 1008NT与多种PROFINET设备兼容,易于集成到现有的工业控制系统中。
    - 支持和服务:制造商提供全面的技术支持和售后服务,包括安装指导、故障排查等服务。用户可以通过制造商网站获取详细的用户手册和技术文档。

    6. 常见问题与解决方案


    - 问题一:设备无法启动
    - 解决方案:检查电源连接是否正确,确保输入电压在规定范围内。

    - 问题二:端口指示灯异常
    - 解决方案:检查相应端口的接线情况,确保没有短路或松动现象。
    - 问题三:数据传输不稳定
    - 解决方案:调整QoS设置,优先保证关键数据包的传输;确保传输介质的质量符合要求。

    7. 总结和推荐


    综上所述,FL SWITCH 1008NT工业以太网交换机以其紧凑的设计、强大的功能和广泛的适用性成为工业自动化领域的理想选择。其优秀的耐温性能、高效的能源利用以及可靠的通信能力使其在市场上具有很高的竞争力。因此,强烈推荐此产品用于需要高可靠性、实时数据交换的应用场合。

1085165参数

参数
长*宽*高 22.5mm(宽度)*140.4mm(高度)
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

1085165厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1085165数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 计算机网络 PHOENIX CONTACT 1085165 1085165数据手册

1085165封装设计

查看详情并下载
Symbol
Footprint
3D Model
