1105710

产品分类: 计算机网络
厂牌: PHOENIX CONTACT
产品描述: 工业接口转换器 RJ45, 15 m, 100 m传输, 100Mbit/s
供应商型号: 277-1105710-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 计算机网络 1105710

1105710概述

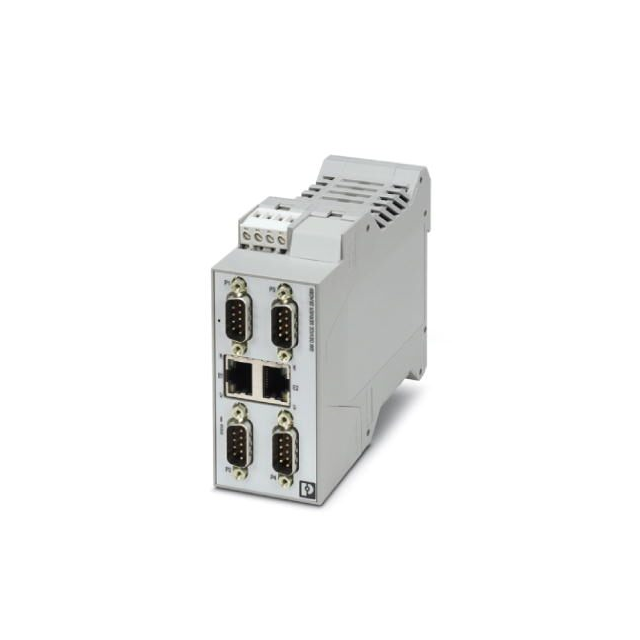

    PHOENIX CONTACT GW...E/...DB9系列以太网网关及设备服务器技术手册

    1. 产品简介


    PHOENIX CONTACT GW...E/...DB9系列以太网网关和设备服务器提供了将传统串行设备和总线系统简单迁移到现代以太网网络的方式。这些网关提供不同配置版本,支持一个到四个D-SUB 9串行端口和一个或两个RJ45以太网端口。借助嵌入式Web服务器,启动和配置过程变得非常简便,并且通过256位AES加密技术和可选认证机制,通信保持安全。凭借广泛的运行温度范围(-40°C至+70°C)和危险区域认证,该设备服务器和网关适用于各个工业领域的应用。该系列产品支持多种工业协议,包括RAW/ASCII串行数据、Modbus® RTU、TCP/IP、Modbus TCP、PROFINET和EtherNet/IP™技术。

    2. 技术参数


    - 运行温度范围: -40°C至+70°C
    - 存储/运输温度范围: -40°C至+80°C
    - 工作湿度: 10%至95%,无冷凝
    - 防护等级: IP20
    - 安装方式: 导轨安装
    - 尺寸:
    - 高度: 99mm
    - 宽度: 22.5mm(单个RJ45端口版本)或45mm(双RJ45端口版本)
    - 深度: 115mm
    - 供电电压范围: 10.8至30V直流电
    - 电流消耗:
    - 单个RJ45端口版本: 最大60mA
    - 双RJ45端口版本: 最大120mA
    - 数据接口: 支持10/100Base-T(X)的以太网,采用RJ45接口;RS-232/422/485串行接口,采用D-SUB 9接口
    - 传输速率: 0.3kbps至230.4kbps

    3. 产品特点和优势


    - 安全传输: 采用256位AES加密技术,确保敏感数据的安全传输。
    - Web管理: 通过Web浏览器进行管理,简化配置过程。
    - 诊断功能: 提供全面的诊断工具,帮助快速解决问题。
    - 紧凑设计: 采用紧凑的DIN导轨安装形式,适合空间有限的应用场景。
    - 软件支持: 包含虚拟通信端口重定向软件和Windows操作系统的COM端口驱动程序。

    4. 应用案例和使用建议


    - 设备服务器: 将传统的串行设备连接到现代以太网网络,适用于需要将旧设备重新连接到新网络架构中的场景。
    - Modbus RTU到Modbus TCP转换器: 在现有的Modbus RTU或ASCII系统和新的Modbus TCP系统之间进行无缝转换。
    - EtherNet/IP到Modbus转换器: 实现双向通信,允许EtherNet/IP和Modbus协议之间的数据交换。
    - Profinet到Modbus转换器: 实现双向通信,允许Profinet控制器与Modbus协议设备之间进行数据交换。
    使用建议:
    - 在部署之前,请确保所有硬件和软件设置都符合当前的工业标准。
    - 在多设备网络环境中,合理规划以避免数据冲突和减少延迟。
    - 定期更新固件,以保证最佳性能并利用最新的功能和安全性改进。

    5. 兼容性和支持


    - 兼容性: 与各种串行和以太网设备兼容,支持Modbus RTU/ASCII、TCP/IP、Modbus TCP、PROFINET和EtherNet/IP等多种协议。
    - 支持: 提供详尽的技术文档、免费的COM端口重定向软件及Windows驱动程序下载,以及持续的技术支持服务。

    6. 常见问题与解决方案


    - Q1: 设备无法连接到网络
    - 解决方案: 检查网络设置,确认电源供应正常,并确保所有物理连接稳固。
    - Q2: 状态LED灯异常闪烁
    - 解决方案: 查看手册中的状态指示灯说明,根据不同的闪烁模式判断问题所在,并采取相应措施。

    7. 总结和推荐


    综上所述,PHOENIX CONTACT GW...E/...DB9系列以太网网关及设备服务器以其高安全性、易用性、广泛适用性,成为将传统设备升级到现代以太网网络的理想选择。无论是用于工业自动化、能源管理还是其他需要集成不同通信协议的领域,该系列产品均表现出色。因此,我强烈推荐这款产品给正在寻找高效、可靠且易于集成的以太网网关和设备服务器的客户。

1105710参数

参数
零件状态 在售
包装方式 盒装

1105710厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。
