2708614

产品分类: 计算机网络
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 信号调理器, MINI MCR-SL-U-I-O 系列, DIN 卡轨安装
供应商型号: 277-3167-ND
供应商: Digi-Key
标准整包数: 1

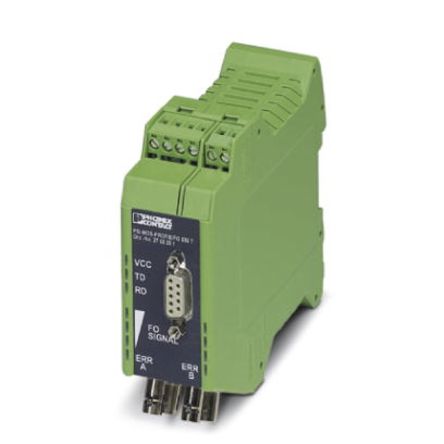

PHOENIX CONTACT 计算机网络 2708614

2708614概述

    PSI-MOS-PROFIB/FO 电子元器件技术手册

    1. 产品简介

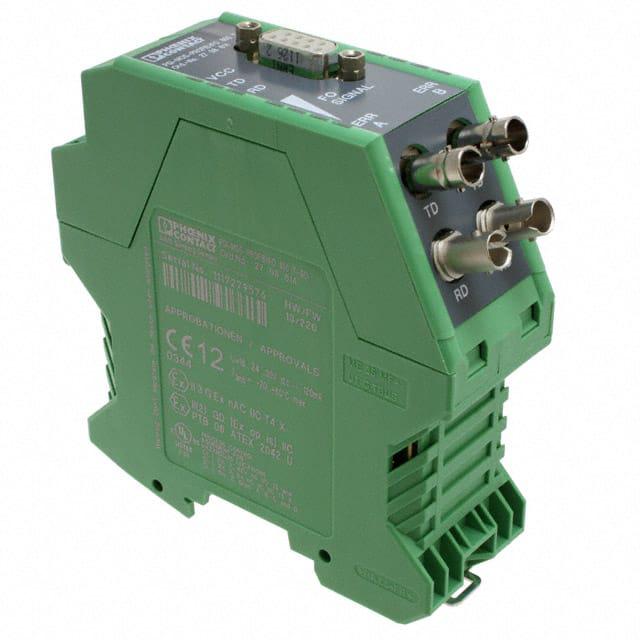

    PSI-MOS-PROFIB/FO 是一款光纤转换器,主要用于将铜质的PROFIBUS-DP接口转换为光纤接口。这些设备同样适用于MPI网络(不适用于环形结构)。通过简单的光纤连接方式,这些设备不仅能够减少电磁干扰(EMC),还能提高系统的整体可用性和灵活性。该系列包括终端设备和T耦合器两种版本,支持点对点连接和冗余总线拓扑结构,以增强系统可靠性。

    2. 技术参数


    - 数据传输率:高达12 Mbps,协议透明
    - 光诊断集成:提供光纤路径的连续监控
    - 浮动开关触点:用于生成与关键光纤路径相关的报警信号
    - 供电电压:可使用DIN轨连接器供电,支持冗余电源供应
    - 光纤接口类型:FSMA(660 nm)、B-FOC(ST®)(850 nm)
    - 最大传输距离:对于FSMA接口,70米(980/1000 μm);对于B-FOC接口,400米(200/230 μm)
    - 环境温度范围:工作温度-20°C至60°C,存储/运输温度-40°C至85°C
    - 湿度范围:工作湿度30%至95%(非凝露)

    3. 产品特点和优势


    - 自动检测数据速率:可通过DIP开关设置固定的数据速率
    - 模块化设计:允许不同传输技术的自由组合
    - 高抗干扰能力:通过光纤连接,避免电磁干扰和等电位电流的影响
    - 冗余设计:支持冗余电源供应和冗余总线拓扑结构
    - 环境适应性强:提供符合ATEX标准的版本,适用于潜在爆炸性区域

    4. 应用案例和使用建议


    - 工业自动化领域:在PROFIBUS网络中实现长距离数据传输,特别适用于需要高度可靠性和抗干扰性的应用场合。
    - 海上平台及石油钻井平台:利用涂层PCB的型号(如PSI-MOS-PROFIB/FO 850 E-SO),提高盐雾环境下的抗腐蚀性能。
    - 安装建议:确保光纤接口与第三方供应商的接口兼容,可以使用DIP开关进行配置。对于冗余网络,可以通过启用冗余功能(DIP开关7/9)来创建冗余总线结构。

    5. 兼容性和支持


    - 兼容性:可与PHOENIX CONTACT的其他光纤转换器和DIN轨连接器配合使用。
    - 支持服务:提供详细的安装指南和技术文档,确保用户能够正确安装和操作设备。建议使用最新版的文档,并关注产品更新。

    6. 常见问题与解决方案


    - 问题一:无法正确识别光纤路径
    - 解决方案:检查光纤电缆是否损坏,或者重新配置光诊断设置。
    - 问题二:数据传输速率不稳定
    - 解决方案:确认所有DIP开关的设置是否正确,特别是数据速率设置(DIP开关1-4)。
    - 问题三:冗余功能失效
    - 解决方案:检查DIP开关7/9的设置,并确保连接稳定。

    7. 总结和推荐


    PSI-MOS-PROFIB/FO 系列产品凭借其高度可靠的光纤转换技术和丰富的功能,在工业自动化领域表现出色。其强大的抗干扰能力和冗余设计使其成为长距离数据传输的理想选择。对于需要高可靠性和长寿命的应用场合,推荐使用此系列产品。对于有特殊环境要求的应用,如海上平台或油井平台,涂层PCB版本尤其适用。总体而言,这是一款值得推荐的产品,尤其是在对数据传输质量和可靠性要求较高的环境中。

2708614参数

参数
长*宽*高 35mm(宽度)*99mm(高度)
安装方式 DIN导轨安装
应用等级 工业级
零件状态 在售
包装方式 散装

2708614厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2708614数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 计算机网络 PHOENIX CONTACT 2708614 2708614数据手册

2708614封装设计

查看详情并下载
Symbol
Footprint
3D Model
