2891453

产品分类: 计算机网络
厂牌: PHOENIX CONTACT
产品描述:
供应商型号: 2891453
供应商: 国内现货
标准整包数: 1
PHOENIX CONTACT 计算机网络 2891453

2891453概述

    FL SWITCH SFN… 系列工业以太网交换机技术手册

    1. 产品简介

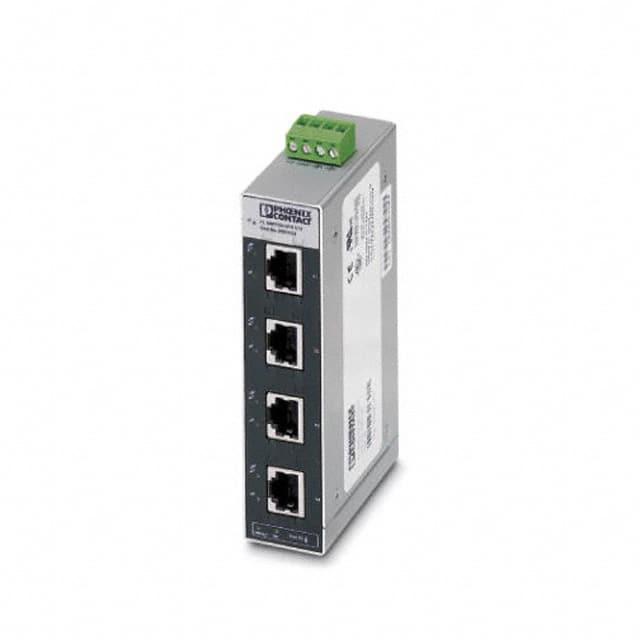

    FL SWITCH SFN… 系列以太网交换机适用于自动化控制领域的快速、成本效益高的以太网网络扩展。这些设备采用窄型设计,适用于控制柜和接线盒内的通用远程使用。提供五端口和八端口版本,可选配备光纤接口(SC 或 ST 连接器),用于连接不同数据传输速度的铜缆网络段。

    2. 技术参数


    - 功能: 交换机/中继器;符合 IEEE 802.3 标准
    - 通信处理器延迟: 8 μs 加上帧时间
    - 环境参数:
    - 操作温度范围:
    - FL SWITCH SFN …TX… 和 FL SWITCH SFN 6GT/2LX-20: 0 至 60°C
    - FL SWITCH SFN 8GT, FL SWITCH SFN 6GT/2SX, FL SWITCH SFN 7GT/SX: -25 至 75°C
    - FL SWITCH SFN 6GT/2LX: -25 至 60°C
    - 存储温度范围:
    - FL SWITCH SFN…TX…: -20 至 70°C
    - FL SWITCH SFN…GT… (不包括 FL SWITCH SFN 6GT/2LX-20): -35 至 85°C
    - FL SWITCH SFN 6GT/2LX-20: -20 至 70°C
    - 防护等级: IP20
    - 防电击保护等级: III 类
    - 温度变化范围: 5% 至 95%,无冷凝
    - 电源参数:
    - 电压范围: 9 V DC 至 30.2 V DC
    - 允许波动: 3.6 Vpp
    - 电流消耗: 根据不同型号,最大电流消耗范围为 90 mA 到 1010 mA
    - 接口特性:
    - RJ45 端口数量: 5/8 个
    - MAC 地址表大小: 1K 或 8K 条目
    - 光纤端口数量: 0/1/2 个
    - 光纤连接器类型: SC 双工或 ST 接头

    3. 产品特点和优势


    - 高网络性能: 支持 10/100/1000 Mbps 数据传输速率,且具备自协商功能
    - 高优先级消息预标签: 在高网络负载期间,优先转发高优先级消息
    - 灵活配置: 提供多种组合,满足不同数据密集型应用需求
    - 高可靠性: 支持冗余电源输入,确保关键任务系统的连续运行
    - 易于安装和使用: 无需软件设置即可完成安装和配置

    4. 应用案例和使用建议


    - 工厂自动化: 适用于需要将铜缆网络段连接到光纤网络段的工厂自动化场景
    - 控制柜内使用: 由于其窄型设计,非常适合安装在控制柜内,节约空间
    - 使用建议:
    - 始终保持使用最新文档
    - 定期检查模块是否固定在 DIN 铁轨上
    - 将模块连接到接地端子块以提高电磁兼容性

    5. 兼容性和支持


    - 兼容性: 支持多种类型的连接器和网络配置,方便集成到现有系统中
    - 技术支持: 提供详细的技术文档和产品手册,以及技术支持服务

    6. 常见问题与解决方案


    - 问题 1: 模块未正常启动
    - 解决方案: 检查供电电源是否符合要求,确保接地良好
    - 问题 2: 网络连接不稳定
    - 解决方案: 检查物理层连接,确保电缆连接正确且没有损坏
    - 问题 3: 模块温度过高
    - 解决方案: 确保模块周围有足够的散热空间,避免在高温环境下长时间使用

    7. 总结和推荐


    FL SWITCH SFN… 系列工业以太网交换机以其高可靠性和灵活配置赢得了市场的广泛认可。特别适合需要高数据传输速率和高可靠性的工业自动化应用。强烈推荐使用该系列产品,特别是在需要将铜缆网络扩展到光纤网络的应用场合。

2891453参数

参数
长*宽*高 30mm*131mm*70mm
安装方式 DIN导轨安装
零件状态 停产
包装方式 盒装
