2987930

产品分类: 信号继电器
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 功率继电器, REL-MR-230AC/21HC AU/MS系列, 230V 交流线圈电压, 单刀双掷
供应商型号: 8571323
供应商: 海外现货
标准整包数: 10

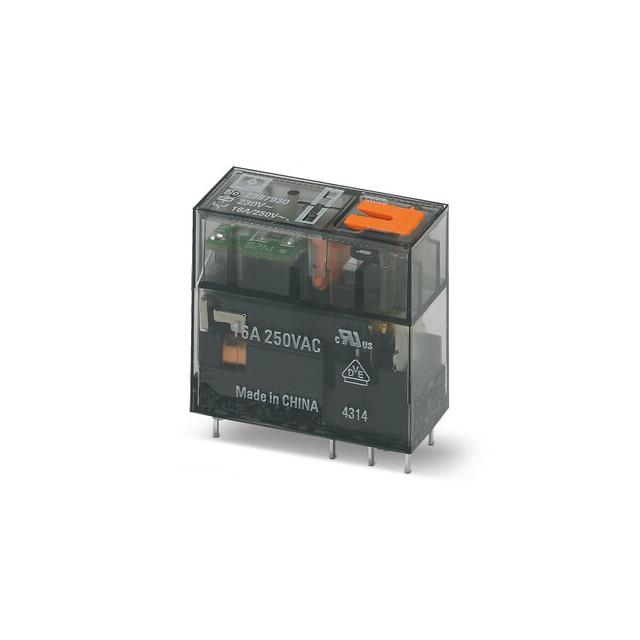

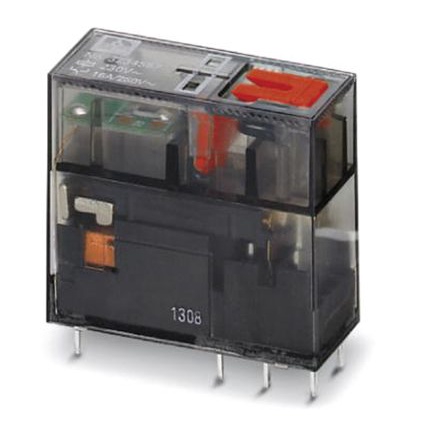

PHOENIX CONTACT 信号继电器 2987930

2987930概述

    单极继电器产品技术手册

    1. 产品简介


    产品类型:单极继电器
    主要功能:通过插件式微型继电器实现电路的自动切换,具备手动操作检测、机械位置指示和状态指示灯等功能。
    应用领域:广泛应用于自动化控制、工业控制系统及各种电气设备中,以实现电路的自动控制与保护。

    2. 技术参数


    基本参数:
    - 输入电压:230 V AC
    - 工作频率:50/60 Hz
    - 环境温度(运行):-40 °C 至 70 °C
    - 环境温度(存储/运输):-40 °C 至 85 °C
    - 尺寸:宽 12.7 mm,高 29 mm,深 25 mm
    电气特性:
    - 典型输入电流:3.5 mA
    - 响应时间:3 ms 至 12 ms(视相位关系而定)
    - 释放时间:2 ms 至 8 ms(视相位关系而定)
    - 功耗:0.81 W(在额定条件下)
    接触侧参数:
    - 接触类型:1 变换开关
    - 开关材料:AgNi,硬金涂层
    - 最大切换电压:30 V AC / 36 V DC
    - 最小切换电压:12 V(1 mA 下)
    - 最大涌流电流:50 mA
    - 最大持续电流:16 A(金层损坏时)
    - 最大浪涌电流:30 A(300 ms 内)
    - 中断能力:最大 4000 VA(250 V AC 时)

    3. 产品特点和优势


    - 手动操作检测:提供可检测的手动操作按钮,方便调试和故障诊断。
    - 集成自由轮二极管:适用于直流类型的产品,提高可靠性和耐用性。
    - 机械位置指示:具有明显的机械开关位置指示,确保安全可靠的运行。
    - 高切换电流:最大切换电流可达 16 A,适用于多种应用场景。
    - 集成状态LED:内置状态指示灯,实时监控继电器的工作状态。

    4. 应用案例和使用建议


    应用场景:常用于工业自动化设备、电力系统和建筑自动化系统中,实现电路的远程控制和保护。
    使用建议:
    - 确保安装环境符合规定的温度范围。
    - 在设计电路时,根据负载要求选择合适的额定电压和电流。
    - 定期检查继电器的工作状态,及时更换损坏部件,确保系统的稳定运行。

    5. 兼容性和支持


    兼容性:
    - 该继电器可与不同类型的基座配合使用,包括螺钉连接、弹簧笼连接等,便于不同场景下的灵活安装。
    厂商支持:
    - 凭借 UL、cUL、EAC 和 VDE 认证,用户可以放心使用并获得全球市场的认可。
    - 准确的技术支持和维护服务,确保用户能够及时获得帮助。

    6. 常见问题与解决方案


    问题1:接通电源后继电器不动作
    解决方案:检查输入电压是否正确,确认接线无误;确保没有外部干扰影响。
    问题2:继电器动作响应时间过长
    解决方案:调整负载类型,确保符合继电器的额定参数;检查接触点是否有氧化或磨损现象。

    7. 总结和推荐


    总结:
    - 该继电器凭借其多功能性、高可靠性以及广泛的适用范围,在众多自动化和控制领域中表现出色。
    - 强大的电气性能和全面的安全保护措施,使其成为一款非常值得信赖的产品。
    推荐:
    - 鉴于其显著的优势和广泛的适用性,强烈推荐在需要高可靠性和稳定性的应用场景中使用该款继电器。

2987930参数

参数
插入损耗 -
交流开关电压 250V
触头外形 1 Form C (SPDT-NO, NC)
最大开关电流 -
交流线圈电压 230V
负载电流额定值 -
直流线圈电压 -
释放时间 8ms
线圈电阻 -
直流开关电压 250V
线圈电流 3.5mA
运行时间 12ms
绝缘 -
长*宽*高 25mm*12.7mm*29mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

2987930厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2987930数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 信号继电器 PHOENIX CONTACT 2987930 2987930数据手册

2987930封装设计

查看详情并下载
Symbol
Footprint
3D Model
