1-1462042-1

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 3ms 3ms 220V 24V SPDT(1 Form C) 2.88KΩ 8.3mA 250V 贴片安装
供应商型号: N-1-1462042-1
供应商: 云汉优选
标准整包数: 1000

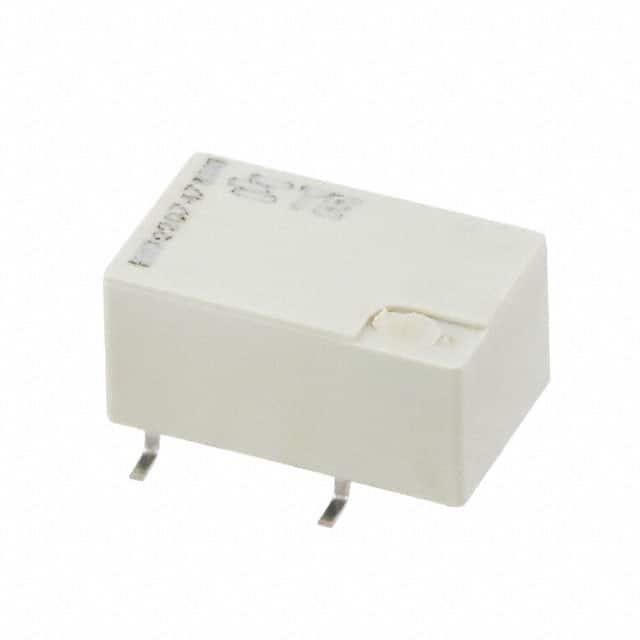

TE CONNECTIVITY 信号继电器 1-1462042-1

1-1462042-1概述


    产品简介


    AXICOM Signal Relays IM-C继电器是一款专为信号控制和开关设计的高可靠性电子元器件。该继电器具有多种型号,涵盖单刀单掷(SPST)、单刀双掷(SPDT)等多种接触形式,适用于电信、网络设备、医疗仪器及工业自动化等多个行业。IM-C系列继电器以其紧凑的设计、卓越的性能和广泛的应用领域,在市场上享有较高声誉。

    技术参数


    | 参数 | 规格值 |

    | 最小板面积 | 60 mm² |
    | 外形尺寸 | 10×6mm (0.39×0.24英寸),厚度5.65mm |
    | 最大切换功率 | 60W/62.5VA |
    | 最大切换电压 | 220VDC/250VAC |
    | 最大切换电流 | 4A |
    | 接触材料 | 钯钌镀金 |
    | 工作温度范围 | -40°C至+85°C |
    | 操作时间 | 1ms典型,3ms最大 |
    | 释放时间 | 无并联二极管时:1ms至3ms |
    | 并联二极管时:3ms至5ms |
    | 电寿命 | ≥10⁸次 |

    产品特点和优势


    IM-C系列继电器具有以下显著特点:
    1. 空间节省:超薄设计(10×6mm),占用板面积仅为60 mm²,适合高密度电路板设计。
    2. 高机械稳定性:提供优良的抗震性能,可承受高达20g的振动和50g的冲击。
    3. 双极接触设计:通过双触点设计提高导电稳定性和长期可靠性。
    4. 低热电动势:<10μV,确保信号传输精度。
    5. 环保合规:符合欧盟RoHS、REACH等法规要求。

    应用案例和使用建议


    IM-C继电器广泛应用于通信设备、测量测试仪器、工业控制系统等领域。例如,在电信网络中,IM-C继电器可用于保护关键数据传输线路,确保信号切换过程中零误操作。在工业控制领域,它能够支持高压和高电流环境下的频繁开关操作。
    对于使用建议:
    - 在复杂环境中建议添加防静电防护措施;
    - 确保连接焊接符合IEC 60068-2-58标准,以避免因高温导致性能下降;
    - 避免将设备暴露于超过规定工作温度范围之外的极端条件下运行。

    兼容性和支持


    IM-C系列继电器与主流PCB设计工具兼容良好,支持THT(通孔安装)和SMT(表面贴装技术)。制造商TE Connectivity提供了详尽的技术文档和支持服务,包括在线客服和技术论坛交流平台,方便客户快速解决问题。

    常见问题与解决方案


    1. 问题:继电器长时间未使用后发现接触不良
    - 解决方案:定期进行通电测试,确保触点正常;如仍存在问题,检查是否存在污垢积累并清洁。
    2. 问题:接线松动导致接触电阻增大
    - 解决方案:重新紧固螺丝或重新焊接连接点,并使用适当的导电润滑剂。
    3. 问题:设备过热报警
    - 解决方案:确认散热条件是否满足要求,必要时增加风扇或散热片辅助降温。

    总结和推荐


    AXICOM Signal Relays IM-C继电器凭借其紧凑结构、强大性能及广泛适用性,成为信号控制领域的优选解决方案。无论是在严苛的工作环境下还是常规应用场景下,该系列产品均表现出色。因此,强烈推荐给需要高性能继电器的应用项目,特别是对体积有严格限制的设计需求。然而,在选择具体型号时需根据实际负载条件匹配合适的额定值,以获得最佳效果。

1-1462042-1参数

参数
负载电流额定值 -
最大开关电流 -
线圈电阻 2.88KΩ
运行时间 3ms
插入损耗 -
交流线圈电压 -
绝缘 -
触头外形 SPDT(1 Form C)
线圈电流 8.3mA
交流开关电压 250V
直流线圈电压 24V
直流开关电压 220V
释放时间 3ms
安装方式 贴片安装
零件状态 在售
包装方式 散装

1-1462042-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-1462042-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY 1-1462042-1 1-1462042-1数据手册

1-1462042-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 2.3638 ¥ 22.1015
库存: 21000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 22101.5
