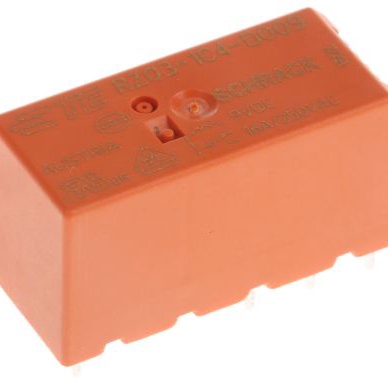

1-1415899-7

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 泰科电子 功率继电器, RZ系列, 24V 直流线圈电压, 切换电流16A, 单极常开
供应商型号: UA-1-1415899-7
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 信号继电器 1-1415899-7

1-1415899-7概述

    Schrack General Purpose Relays: Power PCB Relay RZ



    产品简介




    Schcrap Power PCB Relay RZ是一款专为电源印刷电路板设计的通用继电器,提供1极(12/16A)开关能力。该继电器采用单刀双掷(1 form C (CO) 或 单刀单掷(1 form A (NO))接触设计。其直流线圈功率为400mW,具备5kV/10mm线圈-触点加强绝缘,适用于各种严苛环境。该产品广泛应用于家庭电器、锅炉控制、定时器、车库门控制及POS自动化系统等领域。通过VDE、UL、CQC认证,符合IEC 60335-1标准。


    技术参数




    - 开关类型: 单刀双掷(1 form C (CO))或 单刀单掷(1 form A (NO))
    - 额定电压: 250VAC
    - 最大切换电压: 400VAC
    - 额定电流: 12A/16A
    - 极限闭合电流(单刀单掷): 最大4秒,占空比10%,可达30A;最大20ms(白炽灯),可达80A
    - 切断能力: 最大3000VA/4000VA
    - 接触材料: 银镍90/10(AgNi 90/10)或银锡氧化物(AgSnO2)
    - 操作频率: 负载/无负载下,分别为360/72000小时-1
    - 动作/释放时间: 最大8/6毫秒
    - 冲击时间: 单刀单掷最大4毫秒,单刀双掷最大10毫秒
    - 耐久性: 机械寿命>10百万次操作
    - 温湿度: 工作温度范围-40至+85°C,耐热及防火性能符合EN 60335-1标准
    - 线圈数据: 线圈电压范围3至48VDC,具体型号见附录


    产品特点和优势




    - 多功能性: 提供单刀单掷(NO)和单刀双掷(CO)接触配置,适用于多种电路控制需求。
    - 高可靠性: 设计符合IEC 60335-1标准,经过严格的振动和冲击测试,确保长期稳定运行。
    - 高效能: 可承受高达3000VA/4000VA的切换负载,同时具备超过10百万次操作的机械寿命。
    - 环境适应性: 拥有良好的绝缘和抗老化性能,可在恶劣环境下工作。


    应用案例和使用建议




    应用案例:
    - 家庭电器:如空调、冰箱等,利用该继电器控制电机和风扇。
    - 锅炉控制:实现水位监控及自动调节。
    - 定时器:配合定时器使用,控制照明系统。
    - POS自动化:用于控制收银机上的各类设备。

    使用建议:
    - 为了提高安全性,建议将继电器与过载保护装置结合使用。
    - 根据应用场合选择合适的电压和电流等级的继电器,以避免过载。
    - 安装时请注意保持适当的散热条件,防止因过热而影响性能。


    兼容性和支持




    兼容性:
    - 与不同品牌的标准插座兼容,方便安装替换。
    - 产品包含不同版本,支持焊接和插件安装方式。

    支持:
    - 提供详细的技术文档和支持服务,可通过官网获取。
    - 针对特定市场需求,提供更多定制化的产品和服务。


    常见问题与解决方案




    1. 继电器无法正常启动:
    - 解决方法:检查输入电压是否在规定范围内,确认接线无误。
    2. 继电器寿命短:
    - 解决方法:增加散热措施,避免长时间过载使用。
    3. 接触不良:
    - 解决方法:清洁触点表面,使用适当的润滑油。


    总结和推荐





    总结

    :
    Schcrap Power PCB Relay RZ系列继电器以其强大的功能性、可靠性和广泛的应用领域脱颖而出。无论是在家用电器还是工业控制领域,都能展现出色的性能和稳定性。

    推荐:
    强烈推荐此款继电器给需要高可靠性和强适用性的应用场合。无论是新项目开发还是现有系统的升级,该产品都是理想的选择。

1-1415899-7参数

参数
最大开关电流 16A
线圈电阻 1.44KΩ
插入损耗 -
负载电流额定值 -
绝缘 -
直流开关电压 -
释放时间 10ms
触头外形 -
线圈电流 16.7mA
运行时间 8ms
交流开关电压 400V
直流线圈电压 24V
交流线圈电压 -
长*宽*高 29mm*12.7mm*15.7mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

1-1415899-7厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-1415899-7数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY 1-1415899-7 1-1415899-7数据手册

1-1415899-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
