2903329

产品分类: 信号继电器
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 菲尼克斯 接口继电器, RIF系列, 线圈电压 24V 交流, 触点配置 双刀双掷, DIN 导轨
供应商型号: 651-2903329
供应商: Mouser
标准整包数: 1

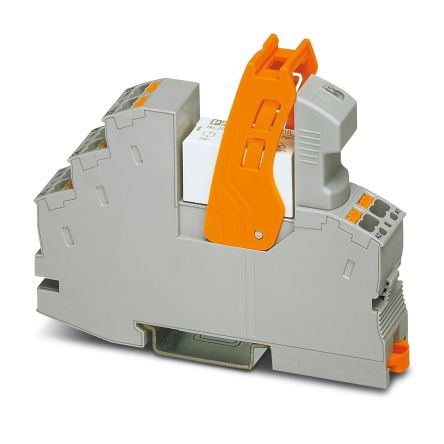

PHOENIX CONTACT 信号继电器 2903329

2903329概述


    产品简介


    这款预装继电器模块(型号:RIF-1-RPT-LV-24AC/2X21AU)是一款专为工业自动化及控制系统设计的产品。它集成了一个多层接触继电器,带有一个插件显示/抑制模块和一个保持夹。该模块通过24V交流电供电,包含两个常开/常闭(PDT)触点。它广泛应用于各种需要信号隔离和电平转换的场合,如自动控制、电力系统和通信设施等。

    技术参数


    - 尺寸
    - 宽度:16毫米
    - 高度:93毫米
    - 深度:75毫米
    - 工作环境
    - 工作温度范围:-40°C 到 +50°C
    - 存储/运输温度范围:-40°C 到 +85°C
    - 电气特性
    - 输入电压:24V AC
    - 典型响应时间:3ms 到 12ms
    - 典型释放时间:3ms 到 20ms
    - 触点特性
    - 触点类型:2个PDT
    - 最大切换电压:30V AC / 36V DC
    - 最小切换电压:100mV(在10mA时)
    - 最大浪涌电流:50mA
    - 最小切换电流:1mA(在24V时)
    - 防护等级
    - 防护等级:IP20(继电器插座)
    - 额定操作因子:100%

    产品特点和优势


    这款继电器模块采用24V交流供电,具有宽工作温度范围(-40°C 到 +50°C),适合恶劣环境的应用。其最大切换电流高达12A(20ms内),使得它在高负载情况下也能可靠工作。此外,该产品通过UL和CE认证,确保了高度的安全性和可靠性。它采用推入式连接方式,便于快速安装和维护。

    应用案例和使用建议


    该继电器模块通常用于自动控制系统、电力系统以及通信设备中。例如,在自动化生产线上,它可以用于信号隔离和电平转换;在电力系统中,它可以作为电路保护装置。在使用时,建议进行详细的线路规划,以避免过载和短路现象的发生。

    兼容性和支持


    该产品可以与其他标准继电器插座和模块配合使用。例如,与“REL-MR-24AC/21-21AU”单继电器模块结合使用时,可构建复杂而可靠的控制系统。厂商提供详尽的技术支持文档和客户服务,帮助用户解决使用过程中的各类问题。

    常见问题与解决方案


    1. 问题: 继电器模块启动时无响应。
    - 解决方法: 检查输入电源是否正常连接,并确认输入电压在24V AC范围内。如果电源正常,则检查继电器模块是否受损,必要时更换新的模块。
    2. 问题: 继电器切换动作缓慢。
    - 解决方法: 确认工作环境温度是否在-40°C到+50°C范围内。如果温度异常,则调整工作环境,使温度回到正常范围内。

    总结和推荐


    总体来说,这款继电器模块在耐用性、安全性和可靠性方面表现出色,适用于多种工业应用场景。它不仅提供了良好的电气性能,还具备出色的环境适应能力。因此,我们强烈推荐在需要高可靠性和高效能的应用场景中使用此产品。

2903329参数

参数
交流开关电压 30V
绝缘 -
线圈电流 33mA
最大开关电流 50mA
插入损耗 -
触头外形 DPDT(2 Form C)
负载电流额定值 -
直流线圈电压 -
释放时间 20ms
交流线圈电压 24V
直流开关电压 36V
线圈电阻 351Ω
运行时间 12ms
长*宽*高 75mm*16mm*93mm
安装方式 DIN导轨安装,弹簧安装
应用等级 工业级
零件状态 在售
包装方式 散装

2903329厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2903329数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 信号继电器 PHOENIX CONTACT 2903329 2903329数据手册

2903329封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 15.2375 ¥ 128.7569
5+ $ 14.113 ¥ 119.2549
10+ $ 13.4352 ¥ 113.5274
30+ $ 12.5604 ¥ 106.1354
50+ $ 12.3768 ¥ 104.584
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 128.75
