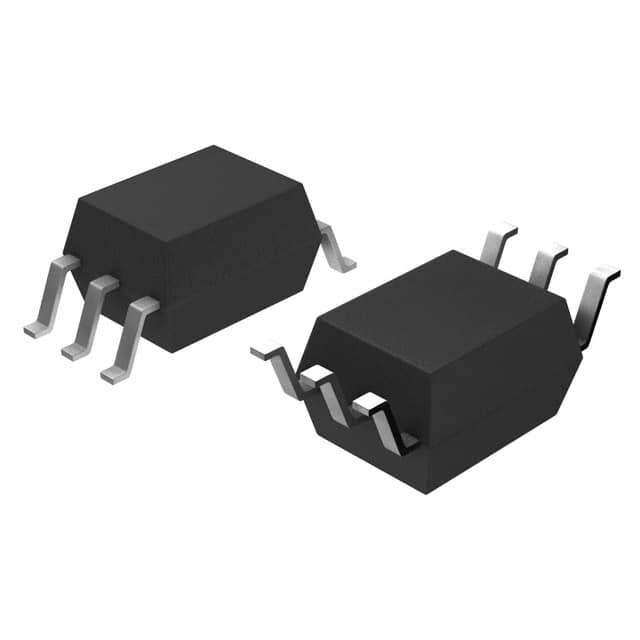

AQV252G2SZ

产品分类: 固态继电器
厂牌: PANASONIC
产品描述: AC,DC 70mΩ 0V~50V 3A 1.14V(DC) SOP-6 贴片安装,黏合安装 6.3mm*4.4mm*2.1mm
供应商型号: 769-AQV252G2SZ
供应商: Mouser
标准整包数: 1
PANASONIC 固态继电器 AQV252G2SZ

AQV252G2SZ概述

    # 高容量SOP6引脚型光电继电器技术手册

    产品简介


    产品类型及功能
    本文档所介绍的产品为AQV25G2S系列高容量光电继电器,采用小型化SOP6封装设计,具有强大的电流承载能力(最高可达3A)。它属于HE SOP 1 Form A型号,适用于交流和直流双用场合。本产品是传统汞继电器和机械式继电器的理想替代品,广泛应用于安全设备、火灾预防系统以及测量仪器等领域。
    主要应用领域
    1. 安全设备:如入侵报警系统。
    2. 消防系统:用于火警触发和信号传输。
    3. 测量仪器:如电压和电流测试设备。

    技术参数


    | 参数名称 | 规格描述 |

    | 负载电压 | 50V AC/DC 或 80V AC/DC |
    | 连续负载电流 | 最大3.0A(50V)或1.25A(80V) |
    | 峰值负载电流 | 6A(100ms内) |
    | 输入LED正向电流 | 最大30mA |
    | 输入LED反向电压 | 5V |
    | 输出导通电阻 | A连接:0.04Ω;B连接:0.025Ω;C连接:0.01Ω(最大值分别为0.07Ω、0.04Ω、0.02Ω) |
    | 工作环境温度范围 | 操作:-40°C至+85°C;存储:-40°C至+100°C |
    产品特点与优势
    独特功能
    - 高容量:紧凑型SOP6封装中实现了高达3A的连续负载电流承载能力。
    - 易替换性:性能卓越,可替代传统的汞继电器和机械继电器,降低系统复杂度并提高可靠性。
    市场竞争力
    - 小巧轻便,适合空间有限的应用场景。
    - 长寿命、低功耗,特别适用于对稳定性要求高的工业环境。
    应用案例与使用建议
    应用场景
    1. 消防报警设备:通过控制继电器开关实现警报系统的自动启动与关闭。
    2. 医疗检测设备:在精密测量仪器中作为信号切换组件。
    使用建议
    - 在高温环境中运行时,需考虑降额使用,避免超过最大允许的工作温度限制。
    - 当需要高速响应时,可通过优化电路布局减少寄生电容以缩短开关时间。

    兼容性和支持


    兼容性
    此系列产品支持多种主流印刷电路板工艺,并且能够很好地与常见的自动化组装线兼容。
    厂商支持
    Panasonic提供全面的技术文档和支持服务,包括详尽的数据表、样品申请和技术咨询热线。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关速度过慢 | 调整输入驱动电路,增加LED电流强度 |
    | 泄漏电流过大 | 检查周围环境湿度,确保符合正常操作条件 |
    总结与推荐
    综上所述,AQV25G2S系列高容量光电继电器凭借其出色的性能表现,在多个行业领域展现出极高的实用价值。无论是从设计灵活性还是成本效益方面来看,它都是值得信赖的选择。因此,我们强烈推荐此款产品用于各类高端电子应用项目中。

AQV252G2SZ参数

参数
控制电压 -
开关功能 -
最大导通电阻 70mΩ
负载电流额定值 3A
输出类型 AC,DC
负载电压 0V~50V
输入电压 1.14V(DC)
长*宽*高 6.3mm*4.4mm*2.1mm
通用封装 SOP-6
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

AQV252G2SZ厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

AQV252G2SZ数据手册

厂牌 PDF简要描述 下载
PANASONIC 固态继电器 PANASONIC AQV252G2SZ AQV252G2SZ数据手册

AQV252G2SZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
