首页  >  产品百科  >  ERA-2AEB112X

ERA-2AEB112X

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 1.1KΩ ±0.1% 62.5mW ±25ppm/℃ 0402 贴片安装 1mm*500μm*400μm
供应商型号: J-PANA-0379323
供应商: Chip1stop
标准整包数: 1

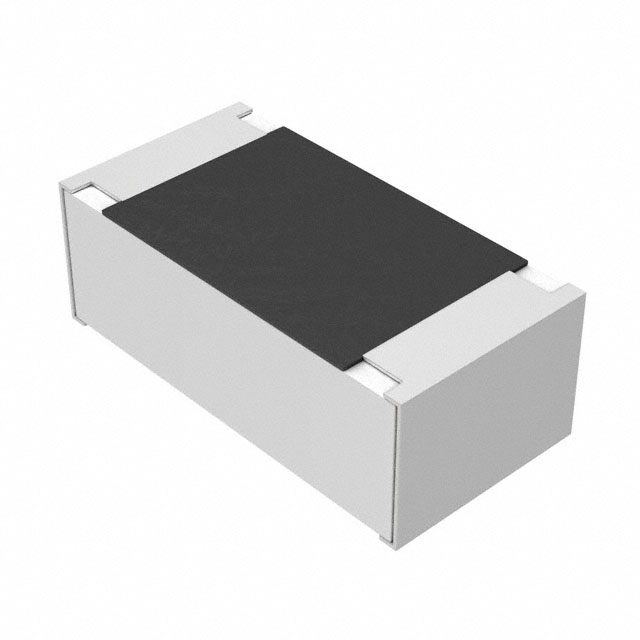

PANASONIC 贴片电阻 ERA-2AEB112X

ERA-2AEB112X概述

    金属薄膜(薄层)芯片电阻,高可靠性型

    产品简介


    金属薄膜(薄层)芯片电阻是一种用于电子设备的小型、高效能元件。它们广泛应用于各种领域,如音频视频设备、家用电器、办公设备、信息通信设备等。该系列芯片电阻具有高可靠性、高精度和高性能等特点,适用于多种标准应用场合。

    技术参数


    - 尺寸和功率等级:
    - 0201: 0.05 W
    - 0402: 0.063 W
    - 0603: 0.1 W
    - 0805: 0.125 W
    - 1206: 0.25 W
    - 温度系数:
    - R: ±10×10–6/°C
    - P: ±15×10–6/°C
    - E: ±25×10–6/°C
    - H: ±50×10–6/°C
    - K: ±100×10–6/°C
    - 电阻容差:
    - W: ±0.05%
    - B: ±0.1%
    - C: ±0.25%
    - D: ±0.5%
    - 电阻值:由三或四位数字组成,分别代表有效数字和尾数。例如,102表示1kΩ,1051表示1.05kΩ。

    产品特点和优势


    - 高可靠性:稳定在高温高湿环境下(85°C,85%RH,额定负载,-55°C到+155°C的温度范围)
    - 高精度:小电阻容差和温度系数
    - 高性能:低电流噪声,优秀的线性度
    - 标准参考:符合IEC 60115-8、JIS C 5201-8、EIAJ RC-2133B标准
    - 通过AEC-Q200认证
    - RoHS符合

    应用案例和使用建议


    这些电阻器通常用于消费电子设备、工业控制系统和其他需要精确和稳定的电阻值的应用场景。具体使用时建议根据实际电路要求选择合适的型号和尺寸,确保安全可靠地安装和使用。例如,在高湿度环境中使用时需特别注意防止腐蚀。

    兼容性和支持


    这些电阻器支持标准的贴片工艺,包装方式包括冲压载带和压合载带,可按不同需求选择适合的包装方式。更多详细信息请参考数据文件。

    常见问题与解决方案


    - Q:产品是否会因为环境因素而受损?
    - A:为防止盐雾或腐蚀性气体影响,请勿在这些条件下储存。避免在阳光直射下存储。

    - Q:如何避免静电损坏?
    - A:在操作过程中采取防静电措施,特别是在处理小型部件时要格外小心。

    总结和推荐


    总体而言,这款金属薄膜(薄层)芯片电阻凭借其高可靠性、高精度和高性能,在各类电子设备中表现出色。如果您需要在设计中加入高稳定性、高精度的电阻,强烈推荐选择此款产品。务必在采购前向厂家确认最新技术规格以确保满足您的应用需求。

ERA-2AEB112X参数

参数
电阻值 1.1KΩ
精度 ±0.1%
额定功率 62.5mW
温度系数 ±25ppm/℃
长*宽*高 1mm*500μm*400μm
通用封装 0402
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ERA-2AEB112X厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERA-2AEB112X数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERA-2AEB112X ERA-2AEB112X数据手册

ERA-2AEB112X封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 0.0877 ¥ 0.7409
50+ $ 0.0772 ¥ 0.6521
100+ $ 0.073 ¥ 0.6166
200+ $ 0.0678 ¥ 0.5732
500+ $ 0.0614 ¥ 0.519
1000+ $ 0.0443 ¥ 0.3744
库存: 7180
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 18.52
