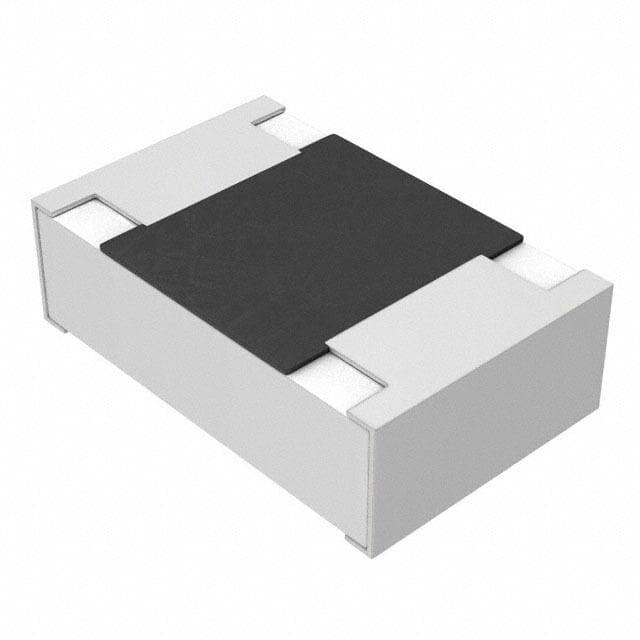

ERJ6GEYJ681V

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 680Ω ±5% 125mW ±200ppm/℃ 0805 贴片安装 2mm*1.25mm*700μm
供应商型号: ET-2057697
供应商: 海外现货
标准整包数: 10
PANASONIC 贴片电阻 ERJ6GEYJ681V

ERJ6GEYJ681V概述

    Thick Film Chip Resistors

    1. 产品简介


    厚膜片式电阻是一种广泛应用于各类电子设备中的关键电子元件。这类电阻的特点是体积小、重量轻,采用金属釉厚膜电阻材料和三层电极设计,确保了其高可靠性。此外,它们还具有良好的可焊性,适合回流焊和波峰焊工艺,特别适用于自动化生产线。根据不同的尺寸和功率需求,这些电阻可分为多种型号,如01005、0201、0402、0603、0805、1206、1210、1812、2010和2512等,每个型号具有特定的额定功率和阻值范围。

    2. 技术参数


    厚膜片式电阻的主要技术规格如下表所示:
    | 型号 | 尺寸(英寸) | 额定功率(W) | 极限电压(V) | 最大过载电压(V) | 阻值容差(%) | 阻值范围(Ω) | 温度系数(×10^-6/°C) | 温度范围(°C) |
    |
    | ERJXG (01005)| 0.031 | 0.031 | 15 | 30 | ±5 | 1 to 1 M | <10Ω: -100 to +600 | -55 to +125 |
    | ERJ1G (0201) | 0.05 | 0.05 | 25 | 50 | ±5 | 1 to 10 M | <10Ω: -100 to +600 | -55 to +125 |
    | ERJ2G (0402) | 0.1 | 0.1 | 50 | 100 | ±5 | 1 to 10 M | -55 to +155 | -55 to +155 |
    | ERJ3G (0603) | 0.1 | 0.1 | 75 | 150 | ±5 | 1 to 10 M | -55 to +155 | -55 to +155 |
    | ERJ6G (0805) | 0.125 | 0.125 | 150 | 200 | ±5 | 1 to 10 M | -55 to +155 | -55 to +155 |
    | ERJ8G (1206) | 0.25 | 0.25 | 200 | 400 | ±5 | 1 to 10 M | -55 to +155 | -55 to +155 |
    | ERJ14 (1210) | 0.5 | 0.5 | 200 | 400 | ±5 | 1 to 10 M | -55 to +155 | -55 to +155 |
    | ERJ12 (1812) | 0.75 | 0.75 | 200 | 500 | ±5 | 1 to 10 M | -55 to +155 | -55 to +155 |
    | ERJ12Z (2010)| 0.75 | 0.75 | 200 | 500 | ±5 | 1 to 10 M | -55 to +155 | -55 to +155 |
    | ERJ1T (2512) | 1 | 1 | 200 | 500 | ±5 | 1 to 1 M | -55 to +155 | -55 to +155 |

    3. 产品特点和优势


    - 小尺寸、轻重量:适用于空间受限的应用场合。
    - 高可靠性:采用金属釉厚膜电阻材料和三层电极设计。
    - 兼容性强:支持自动贴片机贴装。
    - 适用标准:符合IEC 60115-8、JIS C 5201-8和JEITA RC-2134C标准。
    - 车规级认证:AEC-Q200认证(除ERJXG系列)。
    - 环保:RoHS认证。

    4. 应用案例和使用建议


    厚膜片式电阻广泛应用于消费电子、工业控制、医疗设备和通信设备等领域。例如,在某些电路板设计中,可以将0402型号用于信号线匹配,而0805型号则更适合电源线路。为了保证最佳效果,建议根据具体应用选择合适的型号,并遵循推荐的焊接条件以确保连接可靠性和焊接质量。

    5. 兼容性和支持


    - 兼容性:这些电阻器通常与其他常见的电子元件兼容,能够方便地集成到各种电路板设计中。
    - 支持:供应商提供详细的使用说明和技术支持,帮助用户解决可能遇到的技术问题。

    6. 常见问题与解决方案


    - 问题1:电阻器是否容易损坏?
    - 解答:避免在静电环境下操作,选择适当的防静电措施,并正确处理包装材料。一旦电阻器遭受机械或电气损伤,建议立即停止使用并联系制造商进行检查。
    - 问题2:如何处理高温环境下的焊接?
    - 解答:确保焊接温度不超过最大允许值,并且焊接时间不宜过长,以免影响产品的性能和可靠性。

    7. 总结和推荐


    综上所述,厚膜片式电阻以其高可靠性、小型化和广泛的应用领域而备受青睐。推荐在各种电子设备的设计和制造过程中使用这些电阻器,特别是对尺寸和可靠性有较高要求的应用场合。通过遵循制造商的指导方针和建议,可以最大限度地发挥这些电阻器的优势。

ERJ6GEYJ681V参数

参数
电阻值 680Ω
精度 ±5%
额定功率 125mW
温度系数 ±200ppm/℃
长*宽*高 2mm*1.25mm*700μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
