首页  >  产品百科  >  ERJ-PB3B8200V

ERJ-PB3B8200V

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 820Ω ±0.1% 200mW ±50ppm/℃ 0603 贴片安装 1.6mm*800μm*550μm
供应商型号: Q-ZT-ERJ-PB3B8200V
供应商: 海外现货
标准整包数: 1

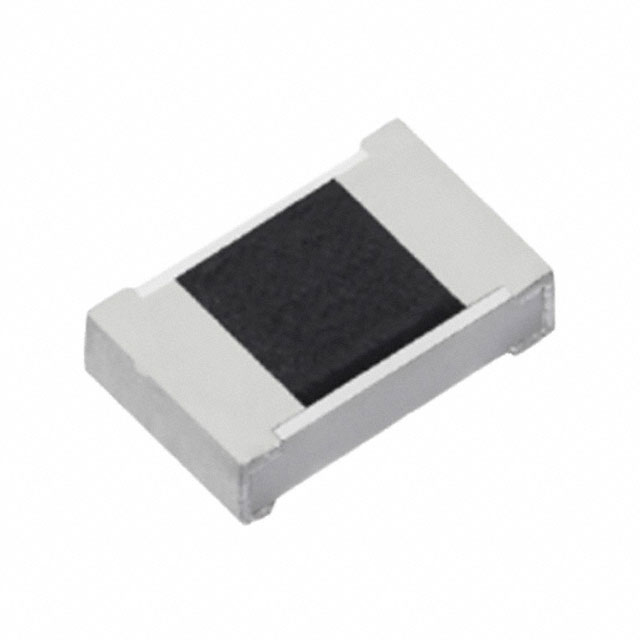

PANASONIC 贴片电阻 ERJ-PB3B8200V

ERJ-PB3B8200V概述

    高精度厚膜片式电阻器:ERJ PB3 和 ERJ PB6

    产品简介


    高精度厚膜片式电阻器是一种广泛应用于多种电子设备中的关键组件。本产品包含两种尺寸规格:ERJPB3(0603 尺寸)和 ERJPB6(0805 尺寸)。这两种电阻器均采用高可靠性金属釉厚膜电阻技术,可提供高精度的阻值,并且具有优异的温度系数稳定性。

    技术参数


    - 电阻范围:
    - ERJPB3(0603 尺寸): 200 Ω 至 100 kΩ (±0.1% ±0.5%)
    - ERJPB6(0805 尺寸): 200 Ω 至 1 MΩ (±0.1% ±0.5%)
    - 功率等级:
    - ERJPB3: 0.20 W
    - ERJPB6: 0.25 W
    - 温度系数: ±50×10^-6/°C
    - 额定工作电压:
    - ERJPB3: 150 V (0.20 W)
    - ERJPB6: 150 V (0.25 W)
    - 工作温度范围: -55°C 至 +155°C

    产品特点和优势


    - 高精度: ERJPB3 的阻值精度可达 ±0.1%,而 ERJPB6 的阻值精度也可达 ±0.1%,提供了卓越的阻值精度。
    - 优良的温度系数: 在高阻值范围内(高达 1 MΩ),电阻的温度系数仅为 ±50×10^-6/°C,确保了电阻在极端环境下的稳定性能。
    - 适合多种焊接工艺: 支持回流焊和波峰焊,满足不同组装工艺需求。
    - 通过标准认证: 符合 IEC 60115-8、JIS C 5201-8、JEITA RC-2134C 及 AEC-Q200 质量标准。
    - 符合环保要求: RoHS 认证,符合环保要求。

    应用案例和使用建议


    ERJPB3 和 ERJPB6 广泛应用于家用电器、办公设备、信息通信设备、医疗设备等领域。根据应用场合的不同,可以选择合适尺寸的电阻器以匹配相应的电路设计。
    - 家电控制板: 用于调节家电的工作状态,如电饭煲的温度控制电路。
    - 汽车电子系统: 适用于发动机控制单元、安全气囊系统等对精度和稳定性要求较高的场合。
    - 通讯设备: 作为信号处理电路中的关键元件,确保电信号的稳定传输。
    使用建议:
    - 在安装时确保周围无腐蚀性气体及液体环境。
    - 确保安装环境温度不超出产品规定的温度范围。
    - 使用合适的清洗剂,避免残留物影响电阻器的性能。

    兼容性和支持


    - 该产品可以与多种设备和其他元件无缝对接,适用于大多数主流焊接工艺。
    - 厂商提供全面的技术支持和售后服务,包括样品测试、使用指导等。

    常见问题与解决方案


    - 问题: 电阻器表面保护涂层损坏,导致电阻值变化。
    - 解决方案: 使用专门的工具进行自动安装,避免机械冲击。如果已损坏,需更换新的电阻器。
    - 问题: 安装后性能不稳定,出现漂移现象。
    - 解决方案: 确认安装环境的温度和湿度是否符合产品要求。检查焊接过程中的条件是否正确设置,必要时调整焊接条件。

    总结和推荐


    ERJPB3 和 ERJPB6 是高品质的高精度厚膜片式电阻器,具有极高的阻值精度和稳定性。它们不仅满足各种电子设备的需求,还能适应苛刻的应用环境。强烈推荐在需要高精度、高性能电阻器的应用中使用该产品。无论是在家电、汽车还是通讯设备领域,这些电阻器都能提供出色的解决方案。

ERJ-PB3B8200V参数

参数
电阻值 820Ω
精度 ±0.1%
额定功率 200mW
温度系数 ±50ppm/℃
长*宽*高 1.6mm*800μm*550μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ERJ-PB3B8200V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERJ-PB3B8200V数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERJ-PB3B8200V ERJ-PB3B8200V数据手册

ERJ-PB3B8200V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.0469 ¥ 0.393
库存: 8159
起订量: 1400 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.39
