ERJ8ENF4022V

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 40.2KΩ ±1% 250mW ±100ppm/℃ 1206 贴片安装 3.2mm*1.6mm*700μm
供应商型号: CSJ-ST29588184
供应商: 海外现货
标准整包数: 1

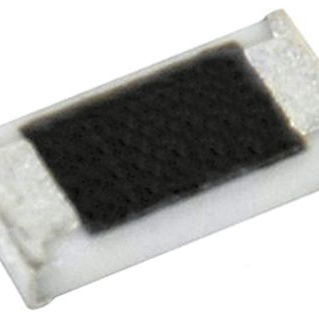

PANASONIC 贴片电阻 ERJ8ENF4022V

ERJ8ENF4022V概述

    # 精密厚膜片式电阻技术手册

    产品简介


    精密厚膜片式电阻(Precision Thick Film Chip Resistors)是一种广泛应用于各类电子设备的高精度电阻产品。其主要类型包括01005至2512尺寸的多种型号,适用于从微小空间到大功率需求的应用场景。这些电阻具有高可靠性和低误差率,支持表面贴装工艺,适合回流焊和波峰焊。它们主要应用于消费电子、通信设备、汽车电子、医疗设备等领域。

    技术参数


    以下是主要型号的技术规格概览:
    | 型号 | 尺寸 | 功率等级 (W) | 电阻范围 (Ω) | 电阻容差 (%) | 温漂 (×10⁻⁶/℃) | 使用温度范围 (℃) |
    ||
    | ERJ1R, 2R | 0402 | 0.063 | 10~1M | ±0.5 | ±50 | -55~+155 |
    | ERJ6R | 0805 | 0.1 | 100~100k | ±0.5 | ±50 | -55~+155 |
    | ERJ3EK, 6EN | 0603, 0805 | 0.1, 0.125 | 10~1M (E24, E96) | ±1 | ±100 | -55~+155 |
    | ERJ8EN, 14N | 1206, 1210 | 0.25, 0.5 | 10~1M (E24, E96) | ±1 | ±100 | -55~+155 |
    | ERJ12S, 1TN | 2010, 2512 | 0.75, 1 | 10~1M (E24, E96) | ±1 | ±100 | -55~+155 |

    产品特点和优势


    1. 小巧轻便:最小尺寸为01005,适合高密度电路设计。
    2. 高可靠性:采用金属釉厚膜电阻元件和三层电极结构。
    3. 兼容性强:与自动贴片机兼容,支持表面贴装工艺。
    4. 优异的电气性能:低电阻容差(最低±0.5%),高温度系数精度。
    5. 符合行业标准:符合IEC 60115-8、JIS C 5201-8、JEITA RC-2134C标准,并通过AEC-Q200认证。
    6. 环保合规:符合RoHS要求。

    应用案例和使用建议


    应用案例
    1. 消费电子产品:用于手机、平板电脑等设备中的信号调理电路。
    2. 工业控制:在自动化控制系统中作为参考电压源。
    3. 汽车电子:应用于发动机管理系统和车身控制模块。
    4. 医疗设备:用于高精度医疗仪器的精密测量。
    使用建议
    - 在高温环境下使用时,需根据功率降额曲线调整负载。
    - 避免长时间暴露于盐雾或腐蚀性气体环境中。
    - 安装时确保周围无热源干扰,防止因过热影响性能。

    兼容性和支持


    - 兼容性:可与主流贴片设备配套使用,包装形式多样,包括压纹带和冲孔带。
    - 技术支持:提供详细的封装方法、焊接条件及安全注意事项,具体参见相关数据文件。
    - 售后保障:如遇质量问题,请及时联系厂家进行专业处理。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 阻值超出公差范围 | 检查焊接温度是否过高,调整焊接参数。 |
    | 产品表面出现裂纹 | 确保安装过程中无机械应力损伤。 |
    | 在潮湿环境中性能下降 | 选择防潮性能更好的包装材料并妥善储存。 |
    | 无法通过耐久性测试 | 检查是否超过额定工作电压或电流。 |

    总结和推荐


    精密厚膜片式电阻凭借其卓越的性能、广泛的适用性和可靠的品质,在众多领域展现出强大的市场竞争力。其紧凑的设计、优良的电气特性及出色的稳定性使其成为理想的选择。无论是消费类电子产品还是高端工业应用,这款产品都表现出色。强烈推荐使用此系列电阻以满足您的设计需求。

ERJ8ENF4022V参数

参数
电阻值 40.2KΩ
精度 ±1%
额定功率 250mW
温度系数 ±100ppm/℃
长*宽*高 3.2mm*1.6mm*700μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 新设计不推荐
包装方式 卷带包装

ERJ8ENF4022V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERJ8ENF4022V数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERJ8ENF4022V ERJ8ENF4022V数据手册

ERJ8ENF4022V封装设计

查看详情并下载
Symbol
Footprint
3D Model
