首页  >  产品百科  >  ERJD1CJR150U

ERJD1CJR150U

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 150mΩ ±5% 2W ±100ppm/℃ 1020 贴片安装 2.5mm*5mm*800μm
供应商型号: 2167439
供应商: 海外现货
标准整包数: 10

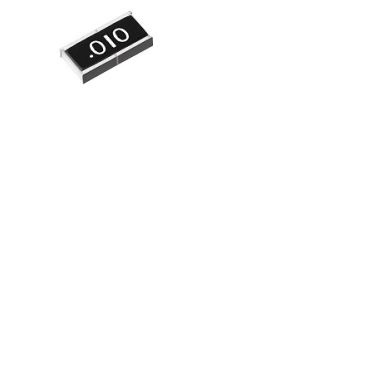

PANASONIC 贴片电阻 ERJD1CJR150U

ERJD1CJR150U概述

    低TCR高功率贴片电阻:宽终端型

    产品简介


    低TCR高功率贴片电阻(宽终端型)是一种专门为高电流检测和高性能应用设计的厚膜芯片电阻。该系列电阻通过宽终端电极结构和特殊材料实现了高功率和低温度系数(TCR)。它们适用于多种设备中的小尺寸和高功率电流检测,尤其在汽车电子电路如ECU、防抱死刹车系统和气囊系统中具有广泛应用。此外,这些电阻还适合用于各种设备中的电源电路电流检测。

    技术参数


    - 产品型号:ERJD1, ERJD2
    - 额定功率:ERJD1为2W,ERJD2为1W
    - 尺寸:ERJD1为2.50mm x 5.00mm x 0.60mm,ERJD2为1.60mm x 3.20mm x 0.65mm
    - 阻值范围:
    - ERJD1:10mΩ至200mΩ(E24系列)
    - ERJD2:10mΩ至200mΩ(E24系列)
    - 温度系数(TCR):±100×10⁻⁶/℃
    - 额定电压:根据电阻值确定
    - 过载测试电压:按额定电压的倍数进行
    - 环境温度:-55°C 至 +155°C
    - 包装方式:带冲压载体,4mm间距,每卷5,000个

    产品特点和优势


    - 高功率密度:通过宽终端电极结构和特殊材料实现,确保在高温环境下依然保持高稳定性。
    - 低TCR:有助于提高电流检测的精度。
    - 高焊接可靠性:宽终端结构提高了焊点的可靠性。
    - 出色的热散逸特性:宽终端结构有助于有效散热。
    - 符合AEC-Q200标准:适合在汽车电子应用中使用。
    - RoHS合规:满足环保要求。

    应用案例和使用建议


    这些电阻广泛应用于汽车电子电路、电流传感等领域。例如,在汽车ECU和防抱死刹车系统中,它们能够提供高精度的电流检测,确保系统的稳定性和安全性。在使用过程中,应注意选择合适的焊接条件以避免损坏。推荐的焊接条件包括不超过3秒的最大加热时间(350°C),并使用适当的清洁剂避免影响性能。

    兼容性和支持


    这些电阻与多种电子设备兼容,并且符合AEC-Q200标准。生产商提供了详细的技术支持和维护信息,用户可以通过联系厂家获取最新的技术规格和安装指南。建议在使用前咨询供应商以确保最佳效果。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 阻值不准确 | 检查阻值是否在规定的误差范围内,必要时更换电阻 |
    | 焊接后性能下降 | 确保使用合适的焊接条件和清洁剂 |
    | 热稳定性差 | 检查环境温度是否超出规定范围 |

    总结和推荐


    低TCR高功率贴片电阻(宽终端型)是一款具有高功率密度、低TCR和高可靠性的优秀产品。它在多种应用场景中表现出色,尤其是在汽车电子和高精度电流检测领域。其独特的设计和卓越的性能使其成为同类产品中的佼佼者。鉴于其优异的特性和广泛应用,强烈推荐使用这些电阻,特别是对于需要高精度和高可靠性的应用场合。在使用前请务必查阅最新技术规格并遵循制造商的指导。

ERJD1CJR150U参数

参数
电阻值 150mΩ
精度 ±5%
额定功率 2W
温度系数 ±100ppm/℃
长*宽*高 2.5mm*5mm*800μm
通用封装 1020
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ERJD1CJR150U厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERJD1CJR150U数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERJD1CJR150U ERJD1CJR150U数据手册

ERJD1CJR150U封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 3.9864
1250+ ¥ 3.8983
2500+ ¥ 3.8154
库存: 5395
起订量: 60 增量: 0
交货地:
最小起订量为:10
合计: ¥ 39.86
直接购买
加入购物车
