ERA-14EB303U

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 30KΩ ±0.1% 250mW ±25ppm/℃ 1210 贴片安装 3.2mm*2.5mm*700μm
供应商型号: CEI-ERA-14EB303U
供应商: 海外现货
标准整包数: 1

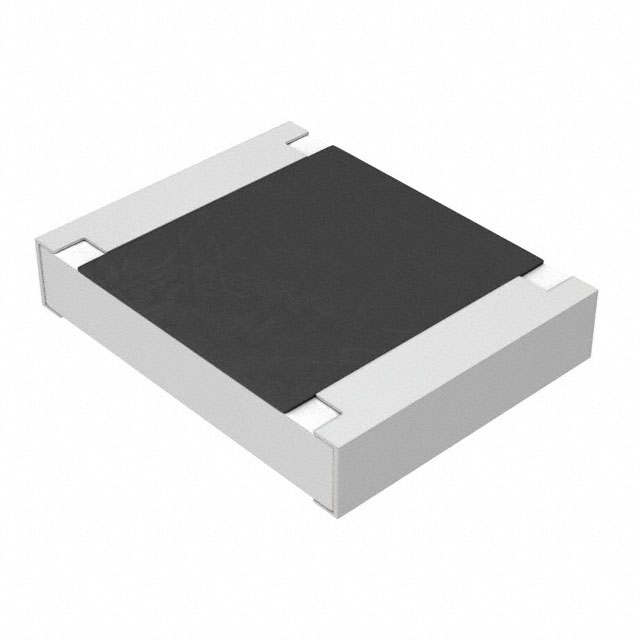

PANASONIC 贴片电阻 ERA-14EB303U

ERA-14EB303U概述

    金属膜芯片电阻技术手册:矩形型产品

    产品简介


    金属膜芯片电阻(Rectangular Type)是用于电子电路中的基础元件,提供高精度和稳定性的电阻值,广泛应用于消费电子、工业自动化设备及通信设备等领域。这些电阻器以其小尺寸、轻重量和高可靠性著称,适合表面贴装工艺,能够承受苛刻的工作环境。
    本系列产品包含三种标准封装尺寸:0603、0805和1210,分别对应功率等级为0.06W、0.1W和0.25W,支持广泛的阻值范围,涵盖±0.1%到±50%的不同容差选项。其典型应用包括滤波电路、分压电路、信号调理模块等。

    技术参数


    以下是金属膜芯片电阻的主要技术规格和电气特性:
    | 参数 | 值 |

    | 封装尺寸 | 0603, 0805, 1210 |
    | 额定功率 | 0.06W、0.1W、0.25W |
    | 温度系数 | ±25 ppm/°C 至 ±100 ppm/°C |
    | 电阻容差 | ±0.1%, ±0.5%, ±1% |
    | 工作温度范围 | -55°C 至 +125°C |
    | 额定连续工作电压 | 70°C下0.1W最大额定电压限制为100V |
    | 最大过载电压 | 2.5倍额定功率对应的电压限制或最高标注电压 |
    不同型号支持的阻值范围(单位:Ω)如下:
    - ERA3Y(0603):10至33k Ω
    - ERA6Y(0805):10至100k Ω
    - ERA14(1210):100至200k Ω
    包装方式分为打孔式和凸点式带卷,每卷5000个元件。

    产品特点和优势


    1. 小型化设计:适合紧凑空间的设计需求,便于集成。
    2. 高可靠性和稳定性:采用金属薄膜技术,具有低TCR(温度系数)和电流噪声,非线性表现优异。
    3. 兼容多种焊接工艺:支持回流焊和波峰焊两种主流焊接方式。
    4. 标准化参考:遵循国际标准如IEC 60115-8、JIS C 5201-8、EIAJ RC-2133A。

    应用案例和使用建议


    金属膜芯片电阻适用于各种电子电路模块。例如:
    - 音频放大器:分压电路调节输出音量。
    - 电源管理:用于分压电路分配输入电压。
    使用时建议注意以下几点:
    1. 确保安装位置远离高温源,避免因局部温升影响性能。
    2. 在脉冲负载条件下,需进行专门测试以验证产品寿命和稳定性。

    兼容性和支持


    该系列电阻与多种主流PCB设计兼容,适合标准SMD流程生产。制造商提供全面的技术支持和质量保证服务,涵盖产品生命周期内的技术支持和维护。

    常见问题与解决方案


    1. 问题:元件焊接后出现开裂
    解决方案:减少焊接时间或调整焊接温度曲线,避免机械应力过高。
    2. 问题:温度稳定性差
    解决方案:检查周围组件是否存在发热现象,重新规划散热路径。
    3. 问题:阻值漂移明显
    解决方案:更换TCR更低的型号或调整电路设计以减少温升影响。

    总结和推荐


    综上所述,金属膜芯片电阻以其卓越的小型化设计、稳定的性能以及多功能应用优势成为电子电路中的理想选择。推荐在对精密阻值控制和高可靠性有严格要求的场景下优先选用。通过严格的制造工艺和全面的测试体系,该系列产品具备较强的市场竞争力,是值得信赖的高品质元件。

ERA-14EB303U参数

参数
电阻值 30KΩ
精度 ±0.1%
额定功率 250mW
温度系数 ±25ppm/℃
长*宽*高 3.2mm*2.5mm*700μm
通用封装 1210
安装方式 贴片安装
零件状态 最后售卖
包装方式 卷带包装

ERA-14EB303U厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERA-14EB303U数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERA-14EB303U ERA-14EB303U数据手册

ERA-14EB303U封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.754 ¥ 6.3713
500+ $ 0.624 ¥ 5.2728
1000+ $ 0.494 ¥ 4.1743
库存: 400
起订量: 393 增量: 1
交货地:
最小起订量为:100
合计: ¥ 637.13
