首页  >  产品百科  >  ERJ-B1BFR68U

ERJ-B1BFR68U

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 680mΩ ±1% 2W ±100ppm/℃ 1020 贴片安装 2.5mm*5mm*750μm
供应商型号: 667-ERJ-B1BFR68U
供应商: Mouser
标准整包数: 1

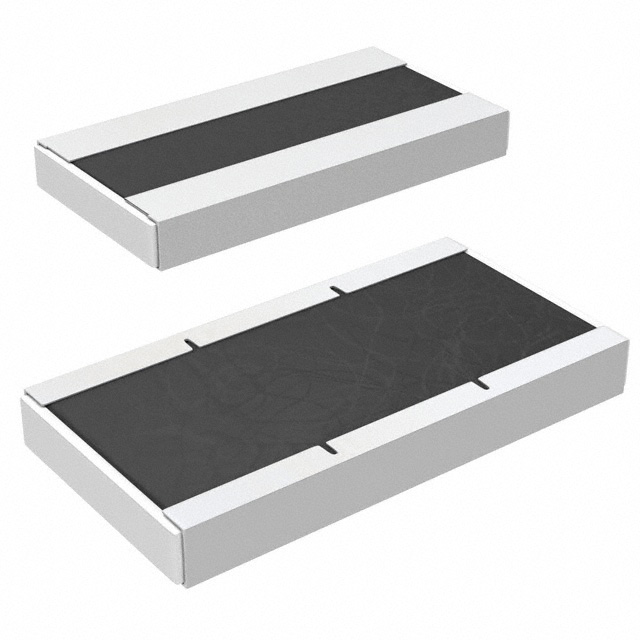

PANASONIC 贴片电阻 ERJ-B1BFR68U

ERJ-B1BFR68U概述

    高功率贴片电阻/宽终端型

    产品简介


    高功率贴片电阻(宽终端型)是用于各种电路设计中的关键电子元件。这些电阻特别适用于需要大功率承载能力和良好散热性能的应用场景。它们主要用于汽车电子控制单元(ECUs)、防抱死制动系统(ABS)和安全气囊系统,以及各种电源电流传感电路中。

    技术参数


    - 型号: ERJ A1, B1, B2, B3
    - 尺寸与额定功率:
    - ERJA1 (1225): 1.33 W @ 70°C
    - ERJB1 (1020): 1 W @ 70°C (R ≤ 10 Ω)
    - ERJB2 (0612): 0.75 W @ 70°C (R ≤ 10 Ω)
    - ERJB3 (0508): 0.33 W @ 70°C (R ≤ 1 Ω)
    - 电阻值范围:
    - ERJA1: 0.01 Ω 至 10 kΩ
    - ERJB1: 10 mΩ 至 10 kΩ
    - ERJB2: 10 mΩ 至 1 MΩ
    - ERJB3: 20 mΩ 至 10 kΩ
    - 电阻值公差: ±1%, ±2%, ±5%
    - 封装方式: 穿孔载体、带状载具
    - 热降额曲线: 在环境温度高于70°C时,需根据图表进行功率降额

    产品特点和优势


    - 高焊接可靠性: 采用宽终端结构,提高焊接可靠性。
    - 优异的散热特性: 宽终端结构提供卓越的散热性能。
    - AEC-Q200 认证: 符合汽车行业标准。
    - 符合 RoHS 规范: 环保无铅。

    应用案例和使用建议


    - 汽车电子控制单元 (ECUs): 广泛应用于汽车控制系统中。
    - 防抱死制动系统 (ABS) 和 安全气囊系统: 需要高可靠性和稳定性的场合。
    - 电源电流传感: 在多种设备中作为电流监测元件使用。
    使用建议:
    - 确保按照推荐的焊接条件进行焊接,以确保最佳性能。
    - 将电阻远离其他发热元件,避免温度超过其额定温度范围。

    兼容性和支持


    这些高功率贴片电阻兼容多种封装方法,并且与市面上常用的电路板设计工具兼容。制造商提供了详尽的技术支持,包括封装、焊接条件和安全注意事项。

    常见问题与解决方案


    1. 如何避免静电损伤?
    - 使用防静电手环和地面。

    2. 如何判断电阻是否损坏?
    - 测量电阻值,如果偏离预期值,则可能损坏。

    总结和推荐


    高功率贴片电阻以其高可靠性、优异的散热性能及广泛的适用性,在各类电子设备中表现优秀。对于需要大功率处理能力的电路设计,我们强烈推荐使用此类电阻。通过遵循手册中的建议,可以确保其在各种应用场景中的稳定运行。
    综上所述,高功率贴片电阻是一款优秀的电子元件,值得在高性能电子设备中选用。

ERJ-B1BFR68U参数

参数
电阻值 680mΩ
精度 ±1%
额定功率 2W
温度系数 ±100ppm/℃
长*宽*高 2.5mm*5mm*750μm
通用封装 1020
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ERJ-B1BFR68U厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERJ-B1BFR68U数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERJ-B1BFR68U ERJ-B1BFR68U数据手册

ERJ-B1BFR68U封装设计

查看详情并下载
Symbol
Footprint
3D Model
