ERA-2ARB7870X

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 787Ω ±0.1% 62.5mW ±10ppm/℃ 0402 贴片安装 1mm*500μm*400μm
供应商型号: Q-ZT-ERA-2ARB7870X
供应商: 海外现货
标准整包数: 5000

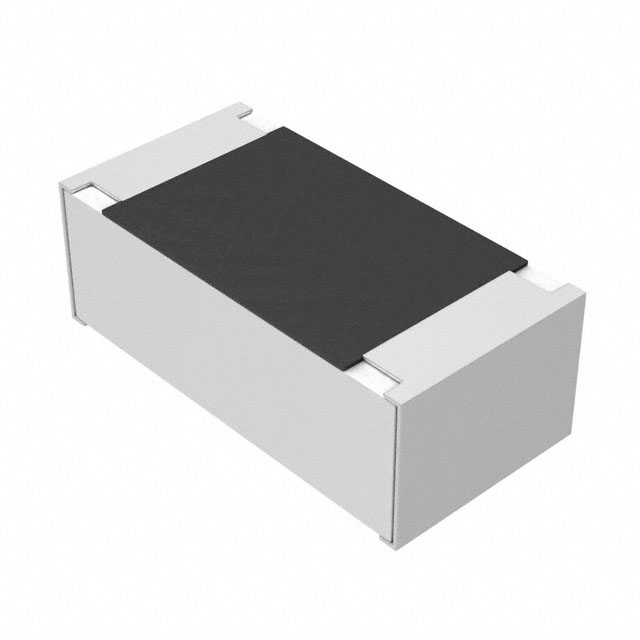

PANASONIC 贴片电阻 ERA-2ARB7870X

ERA-2ARB7870X概述

    金属薄膜(薄膜)芯片电阻器,高可靠性类型

    产品简介


    金属薄膜(薄膜)芯片电阻器是一种高可靠性的电子元件,广泛应用于消费电子、家用电器、办公设备、信息通信设备等领域。本产品系列包括ERA 1A、2A、3A、6A和8A型号,提供不同尺寸、功率等级和温度系数,适用于各种精密测量和控制电路需求。

    技术参数


    - 尺寸和功率等级:0201(0.60mm x 0.30mm)、0402(1.00mm x 0.50mm)、0603(1.60mm x 0.80mm)、0805(2.00mm x 1.25mm)、1206(3.20mm x 1.60mm)
    - 功率等级:0.05W、0.063W、0.1W、0.125W、0.25W
    - 温度系数:±10×10^-6/°C、±15×10^-6/°C、±25×10^-6/°C、±50×10^-6/°C、±100×10^-6/°C
    - 阻值容差:±0.05%、±0.1%、±0.25%、±0.5%
    - 阻值范围:ERA1A: 100Ω 至 10kΩ、ERA2A: 10Ω 至 46.4kΩ、ERA3A: 10Ω 至 330kΩ、ERA6A: 10Ω 至 1MΩ、ERA8A: 10Ω 至 1MΩ

    产品特点和优势


    - 高可靠性:能在高温高湿环境下保持稳定(85°C 85%RH条件下额定负载,工作温度范围:-55°C至+155°C)
    - 高精度:小阻值容差和低温度系数
    - 高性能:低电流噪声,优秀的线性度
    - 参考标准:符合IEC 60115-8、JIS C 5201-8、EIAJ RC-2133B标准
    - 符合标准:AEC-Q200认证,RoHS合规

    应用案例和使用建议


    这些电阻器可以用于各种应用场合,如汽车电子、航空航天、医疗设备和工业控制系统。在选择合适的型号时,需考虑具体的温度系数、阻值容差和阻值范围。例如,在高频电路中,应仔细检查操作条件以确保电气特性的稳定性。另外,当预计会出现脉冲负载时,应在使用前评估电阻器的工作状态,确保不超出额定功率。

    兼容性和支持


    ERA系列产品可与多种电子元器件和设备兼容。厂商提供详细的封装方法、焊盘图案、焊接条件和安全注意事项文档。对于特殊应用,建议提前咨询销售代表并交换符合应用要求的产品规格。

    常见问题与解决方案


    1. 问题:如何处理静电?
    - 解决方案:使用抗静电手环或手套,避免在静电环境中处理电阻器。
    2. 问题:如何避免机械应力?
    - 解决方案:安装过程中要小心,防止机械损坏电极和保护涂层。
    3. 问题:如何处理溶剂?
    - 解决方案:避免长时间浸泡在溶剂中,使用前检查溶剂对组件的影响。

    总结和推荐


    该系列金属薄膜芯片电阻器在高可靠性、高精度和高性能方面表现出色,适合广泛的应用需求。强烈推荐在需要高精度和可靠性的场合使用。如果您有任何疑问或需要进一步的信息,请联系制造商以获取详细资料。

ERA-2ARB7870X参数

参数
电阻值 787Ω
精度 ±0.1%
额定功率 62.5mW
温度系数 ±10ppm/℃
长*宽*高 1mm*500μm*400μm
通用封装 0402
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ERA-2ARB7870X厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERA-2ARB7870X数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERA-2ARB7870X ERA-2ARB7870X数据手册

ERA-2ARB7870X封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.2258 ¥ 1.8924
库存: 500000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 9462
