ERJ-3EKF1583V

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 158KΩ ±1% 100mW ±100ppm/℃ 0603 贴片安装 1.6mm*800μm*550μm
供应商型号: TS-ERJ-3EKF1583V
供应商: 海外现货
标准整包数: 5000

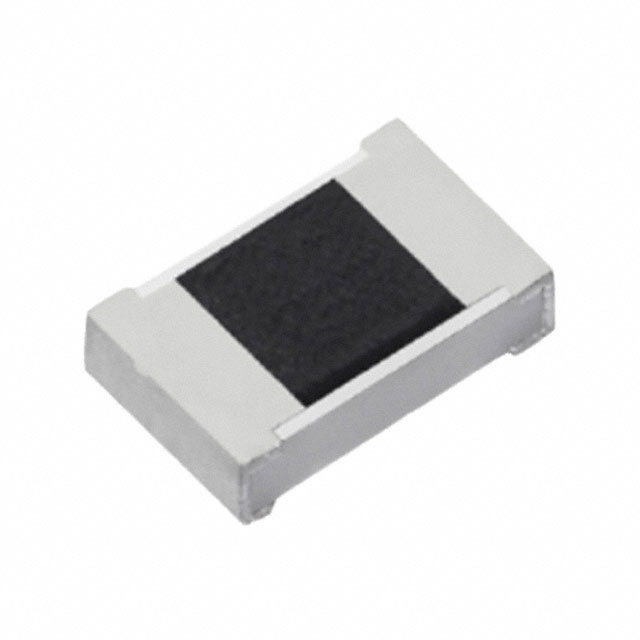

PANASONIC 贴片电阻 ERJ-3EKF1583V

ERJ-3EKF1583V概述

    精密厚膜贴片电阻技术手册

    产品简介


    精密厚膜贴片电阻(Precision Thick Film Chip Resistors)是一种广泛应用于各种电子设备中的关键电子元件。这类电阻具有高可靠性,适用于表面贴装(SMD)工艺。它们主要分为ERJ XG、1G、1R、2R、3R、6R等多个系列,提供多种尺寸和功率等级选择。产品具有体积小、重量轻的特点,能够满足各类电路设计的需求,广泛应用于通信、计算机、消费电子等领域。

    技术参数


    以下为各类精密厚膜贴片电阻的技术参数摘要:
    | 型号 | 尺寸(英寸) | 功率等级(W) | 电阻范围(Ω) | 温度系数(×10⁻⁶/℃) | 最大过载电压(V) | 环境温度范围(℃) |
    ||
    | ERJ1RH (0201) | 0.05 | 0.05 | 1k至1M | ±50 | 30 | -55至+125 |
    | ERJ2RH (0402) | 0.063 | 0.063 | 100至100k | ±50 | 100 | -55至+155 |
    | ERJ2RK (0402) | 0.063 | 0.063 | 10至97.6 | ±100 | 100 | -55至+155 |
    | ERJ3RB (0603) | 0.1 | 0.1 | 100至100k | ±50 | 100 | -55至+155 |
    | ERJ3RE (0603) | 0.1 | 0.1 | 10至97.6 | ±100 | 150 | -55至+155 |
    | ERJ6RB (0805) | 0.1 | 0.1 | 100至100k | ±50 | 200 | -55至+155 |
    | ERJ6RE (0805) | 0.1 | 0.1 | 10至97.6 | ±100 | 200 | -55至+155 |
    | ERJXGN (01005) | 0.031 | 0.031 | 10至1M | ±100 | 30 | -55至+125 |
    | ERJ1GN (0201) | 0.05 | 0.05 | 10至1M | ±200 | 50 | -55至+125 |
    | ERJ2RC (0402) | 0.1 | 0.1 | 1至9.76 | ±100 | 100 | -100至+600 |

    产品特点和优势


    1. 体积小巧,重量轻:适合紧凑型电路设计。
    2. 高可靠性:采用金属釉厚膜电阻元件和三层电极结构,确保长期稳定运行。
    3. 适合自动化装配:提供托盘包装和带状包装,兼容各类贴装机。
    4. 低电阻偏差:ERJ1R、2R、3R、6R型号电阻偏差为±0.5%,进一步提高精度。
    5. 符合多项标准:IEC 60115-8、JIS C 5201-8 和 EIAJ RC-2134B,保证品质可靠。
    6. 通过AEC-Q200认证:适用于汽车电子领域的严格要求。

    应用案例和使用建议


    1. 通信设备:例如交换机、路由器中的信号调理电路。
    2. 消费电子产品:手机、平板电脑中的稳压电路。
    3. 计算机:主板、显卡中的滤波电路。
    使用建议:
    - 在焊接过程中要特别注意焊接温度和时间,避免因过热导致损坏。
    - 安装时需注意机械应力的影响,确保产品安装稳固。

    兼容性和支持


    1. 兼容性:本系列产品与各类主流贴装机兼容,方便集成到不同的电子系统中。
    2. 支持与维护:制造商提供详细的安装指南和技术支持,确保客户在使用过程中无后顾之忧。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 焊接过程中出现焊料过多 | 控制好焊接温度和时间,减少焊料量 |
    | 电阻温度系数不达标 | 重新校准测量设备,检查是否有外部影响因素 |
    | 长期使用后电阻值漂移 | 定期进行环境测试,保持良好储存条件 |

    总结和推荐


    总体来看,精密厚膜贴片电阻凭借其优良的性能、小巧的体积及广泛的适用性,在市场上具有较强的竞争力。特别是其低电阻偏差、高可靠性等特点使其成为众多应用场合的首选。强烈推荐使用本系列电阻以提升电子产品的整体性能。对于需要高精度和高可靠性的应用场景,这些产品是不可或缺的选择。

ERJ-3EKF1583V参数

参数
电阻值 158KΩ
精度 ±1%
额定功率 100mW
温度系数 ±100ppm/℃
长*宽*高 1.6mm*800μm*550μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ERJ-3EKF1583V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERJ-3EKF1583V数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERJ-3EKF1583V ERJ-3EKF1583V数据手册

ERJ-3EKF1583V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
40000+ $ 0.0044 ¥ 0.0376
100000+ $ 0.0043 ¥ 0.0369
250000+ $ 0.0043 ¥ 0.0361
库存: 75000
起订量: 55000 增量: 1
交货地:
最小起订量为:40000
合计: ¥ 1504
