AXK580147YG

厂牌: PANASONIC
产品描述: Center Strip Contacts,Socket 500μm 2 80pin 3mm,3.5mm 2.16mm 金 SMD,P=0.5mm 贴片安装 23.2mm(长度)*5.8mm(高度)
供应商型号: AXK580147YG
供应商: 海外现货
标准整包数: 1500

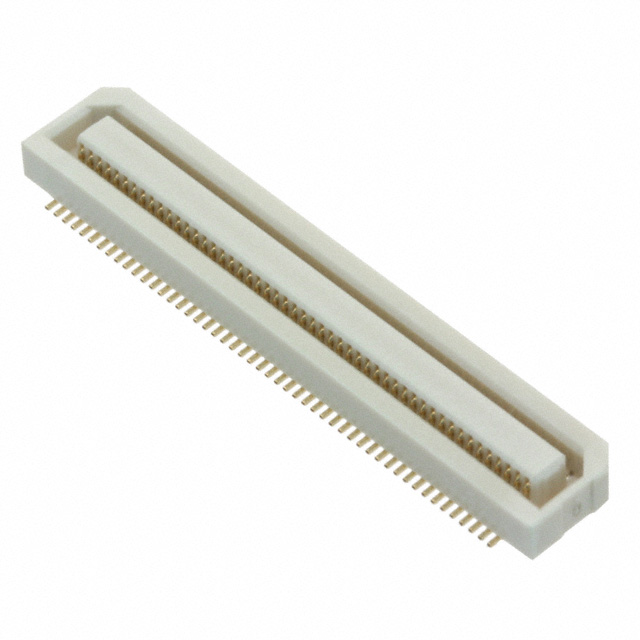

PANASONIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) AXK580147YG

AXK580147YG概述

    Panasonic Industrial Narrow Pitch Connectors

    产品简介


    Panasonic Corporation Automation Controls Business Division推出了一系列专为板对板连接而设计的紧凑型窄间距连接器——P5K和P5KS系列。这些连接器广泛应用于数字设备中,例如笔记本电脑、数码相机和摄像机。它们的设计旨在提供卓越的电气性能和机械稳定性,同时确保在各种恶劣环境下也能可靠运作。

    技术参数


    以下是P5K和P5KS系列的主要技术规格和性能参数:
    - 额定电流: 0.5A/终端(最大10A/终端)
    - 额定电压: 60V AC/DC
    - 耐压值: 150V AC,持续1分钟
    - 绝缘电阻: 最小1000MΩ(使用500V DC兆欧表)
    - 接触电阻: 最大60mΩ(3mm、3.5mm类型)和最大80mΩ(其他类型)
    - 插入力: 最大0.785N×针数(初始)
    - 拔出力: 最小0.0588N×针数
    - 保持力: 每个针最小0.98N
    - 工作温度范围: -55°C至+85°C
    - 焊接热阻: 顶面最高温度260°C(红外回流焊)

    产品特点和优势


    P5K和P5KS系列连接器的主要特点包括:
    - 广泛的型号选择: 支持多种匹配高度(3.0mm至9.0mm),满足不同需求。
    - 高接触可靠性: 采用特殊结构以确保在低轮廓设计中也能实现可靠的电气连接。
    - 自动组装支持: 配备吸嘴区域,便于自动装配机器的使用。
    - 环境适应性: 能够在极端条件下(如高温、湿度、盐雾和硫化氢)稳定运行。
    - 轻量化设计: 相关型号的重量较轻,便于集成到紧凑的设备中。

    应用案例和使用建议


    这类连接器常见于数字设备的内部连接,尤其是在需要紧密排布的多层PCB上。为了最大化使用效果,建议:
    - 严格按照推荐的金属模板图案进行安装,以减少焊接桥接等问题。
    - 确保适当的焊接量,以避免多余的助焊剂引起的问题。

    兼容性和支持


    这些连接器具有良好的互换性,适合与相同或相近匹配高度的其他型号配合使用。厂商提供全面的技术支持,包括样品确认服务和生产后的技术支持。

    常见问题与解决方案


    1. 问题:连接不稳定
    - 解决方案: 检查焊接质量和针脚对齐情况,确保焊接过程没有出现虚焊或冷焊。

    2. 问题:接触电阻高
    - 解决方案: 重新检查插头与插座的接触部分是否有氧化或污垢,清洁后再重新连接。

    总结和推荐


    综上所述,P5K和P5KS系列连接器凭借其优越的电气特性和环境适应能力,在众多应用场景中表现出色。其广泛的型号选择和便捷的自动化组装支持使其成为市场上同类产品的有力竞争者。如果您正在寻找能够承受恶劣环境并保证长期稳定性的高性能连接器,这些产品将是理想的选择。

AXK580147YG参数

参数
接合堆叠高度 3mm,3.5mm
触头镀层厚度 -
类型 Center Strip Contacts,Socket
间距 500μm
排数 2
触头镀层
板上高度 2.16mm
针脚数 80pin
长*宽*高 23.2mm(长度)*5.8mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

AXK580147YG厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

AXK580147YG数据手册

厂牌 PDF简要描述 下载
PANASONIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) PANASONIC AXK580147YG AXK580147YG数据手册

AXK580147YG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 1.886 ¥ 15.4086
3000+ $ 1.817 ¥ 14.8449
库存: 4500
起订量: 1500 增量: 1500
交货地:
最小起订量为:1500
合计: ¥ 23112.9
