ERA8AEB1241V

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 1.24KΩ ±0.1% 250mW ±25ppm/℃ 1206 贴片安装 3.2mm*1.6mm*700μm
供应商型号: 2094908
供应商: element14
标准整包数: 10

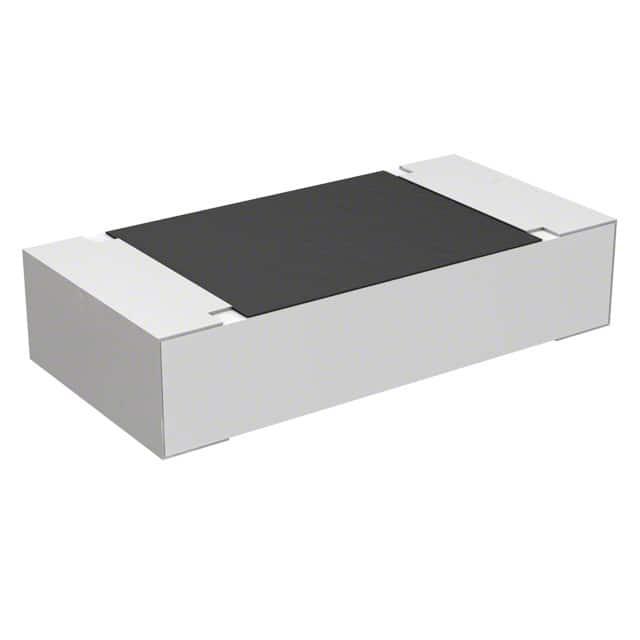

PANASONIC 贴片电阻 ERA8AEB1241V

ERA8AEB1241V概述


    产品简介


    金属薄膜(薄膜)片式电阻器是一种高可靠性类型的电阻器,广泛应用于各种电子设备中。其主要类型包括0201、0402、0603、0805和1206尺寸。这些电阻器具有高精度、高稳定性和低噪声的特点,适用于高要求的电子电路设计。此外,它们还符合国际电工委员会(IEC)60115-8、日本工业标准(JIS)C 5201-8以及电子行业协会(EIAJ)RC-2133B等标准,并通过了AEC-Q200认证和RoHS合规测试。

    技术参数


    | 参数 | 规格 |

    | 尺寸 | 0201、0402、0603、0805、1206 |
    | 功率等级 | 0.05 W、0.063 W、0.1 W、0.125 W、0.25 W |
    | 温度系数 | ±10×10^-6/°C、±15×10^-6/°C、±25×10^-6/°C、±50×10^-6/°C、±100×10^-6/°C |
    | 电阻容差 | ±0.05%、±0.1%、±0.25%、±0.5% |
    | 工作温度范围 | -55°C 至 +155°C |
    | 额定连续工作电压 | 确定于额定功率×电阻值,或极限元件电压中的最小值 |
    | 过载电压 | 确定于额定连续工作电压的2.5倍或最大过载电压中的最小值 |

    产品特点和优势


    1. 高可靠性:在高温高湿环境下稳定运行,能够在-55°C到+155°C的工作范围内保持高性能。
    2. 高精度:小电阻容差和低温度系数电阻,确保准确的阻值控制。
    3. 高性能:低电流噪声和优秀的线性特性,适用于需要精确控制的应用场合。
    4. 参考标准:符合IEC 60115-8、JIS C 5201-8和EIAJ RC-2133B标准。
    5. 资格认证:通过AEC-Q200认证,表明其满足汽车电子应用的高标准。
    6. 环保合规:符合RoHS标准,无铅化处理,环保安全。

    应用案例和使用建议


    应用案例
    金属薄膜片式电阻器广泛应用于消费电子产品、家庭电器、办公设备、信息和通信设备等领域。例如,在汽车电子系统中,这些电阻器被用于电源管理模块、传感器接口和其他关键电路。
    使用建议
    - 在安装过程中避免机械应力和误放置,以防止电极和保护涂层损坏。
    - 在极端环境下使用时(如高温、高湿),需特别注意保持适当的散热条件。
    - 高频电路应用中需仔细检查电气特性的变化,确保性能稳定。
    - 安装时需遵循推荐的焊接条件,以避免对电阻器性能的影响。

    兼容性和支持


    金属薄膜片式电阻器支持多种封装方式,包括打孔带装、压合带装等,适用于不同应用需求。厂商提供详细的材料和焊接条件说明,帮助用户更好地理解和应用这些产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻器出现异常噪音 | 检查并调整焊接条件,确保适当的湿润量 |
    | 电阻值漂移 | 检查工作温度和湿度条件,确保在其额定范围内使用 |
    | 电阻器外观受损 | 在安装和搬运过程中避免机械冲击,确保防护涂层完好 |

    总结和推荐


    金属薄膜片式电阻器凭借其高可靠性和卓越的电气特性,是高精度电子电路的理想选择。它在多种应用场合中表现出色,无论是消费电子产品还是工业控制系统。强烈推荐使用该产品,特别是在那些需要高度稳定性和精确性的应用环境中。总体来说,这些电阻器不仅在技术参数上表现出色,而且提供了良好的市场竞争力,值得用户信赖。

ERA8AEB1241V参数

参数
电阻值 1.24KΩ
精度 ±0.1%
额定功率 250mW
温度系数 ±25ppm/℃
长*宽*高 3.2mm*1.6mm*700μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ERA8AEB1241V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERA8AEB1241V数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERA8AEB1241V ERA8AEB1241V数据手册

ERA8AEB1241V封装设计

查看详情并下载
Symbol
Footprint
3D Model
