AQY412EHA

产品分类: 固态继电器
厂牌: PANASONIC
产品描述: Panasonic 固态继电器, PhotoMOS系列, 表面贴装, 最大负载电流1.5 A, 最大负载电压60 V
供应商型号: 3270207
供应商: 海外现货
标准整包数: 1

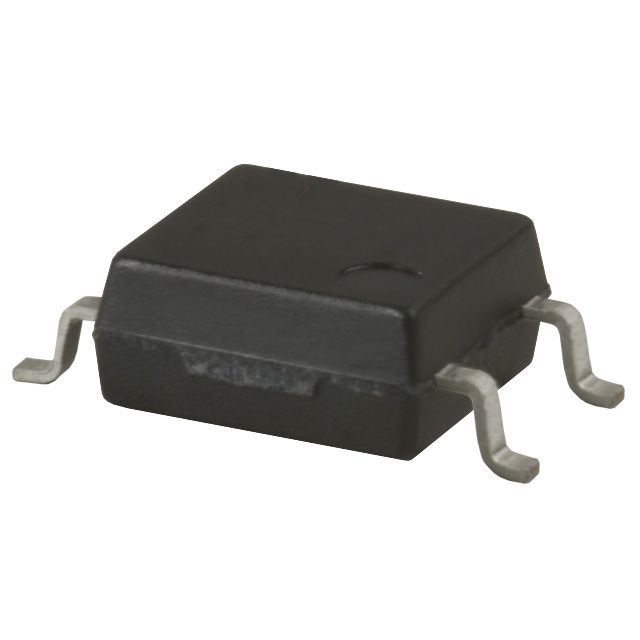

PANASONIC 固态继电器 AQY412EHA

AQY412EHA概述

    # Panasonic ASCTB128E PhotoMOS® GE 1 Form B 技术概述

    1. 产品简介


    Panasonic ASCTB128E系列属于PhotoMOS®光电继电器,采用光耦合技术和高灵敏度光电半导体设计,适合低电平模拟信号控制。它具备多种型号,涵盖不同的额定负载电压和电流等级,适用于电源、测量设备、安全设备、通信设备、电力设备及传感装置等领域。该产品以其高可靠性、耐高压绝缘能力和低功耗特点,广泛应用于工业自动化和高性能电子系统。

    2. 技术参数


    | 参数名称 | 描述 |

    | 输出类型 | Form B |
    | 额定输入/输出隔离电压 | 5,000 Vrms(加强绝缘) |
    | 最大负载电压 | 60V(AC/DC)、350V、400V |
    | 最大负载电流 | 0.55A(60V)、0.13A(350V)、0.12A(400V) |
    | 开通电阻 | 典型值1.0Ω(AQY412EH),最大值2.5Ω |
    | 关断状态泄漏电流 | 最大值10μA |
    | 工作温度范围 | 操作:-40°C至+85°C;存储:-40°C至+100°C |
    | 包装形式 | 管式包装(1-tube:100个,外箱:1,000个);带状包装(1-reel:1,000个) |

    3. 产品特点和优势


    - 高绝缘能力:支持5,000 Vrms隔离电压,适用于高压环境。
    - 低功耗操作:输入电流低至5 mA即可控制高达0.55 A的负载电流。
    - 增强灵敏度:开路电阻典型值为1.0 Ω,实现高效能开关。
    - 环保设计:无机械触点,确保长期稳定运行,适合需要长期可靠性的应用。
    - 多样化型号:覆盖不同负载需求,提供灵活选择。

    4. 应用案例和使用建议


    应用场景
    - 电源设备:用于高精度电路保护和信号隔离。
    - 测量仪器:适合作为信号隔离开关,减少干扰。
    - 安全设备:利用其高绝缘性能,提高系统的安全性。
    使用建议
    - 环境适应性:确保工作温度范围在-40°C至+85°C内,避免极端温度影响。
    - 布局优化:减少线缆长度以降低感抗对开关的影响。
    - 辅助电路设计:通过增加钳位二极管或RC阻尼电路限制负载侧产生的尖峰电压。

    5. 兼容性和支持


    - 兼容性:支持标准PCB安装,与其他主流电子元件无缝集成。
    - 技术支持:Panasonic提供详尽的技术文档及在线资源,包括选型指南和故障排查手册。
    - 售后服务:客户可通过销售代表咨询特殊应用支持(如汽车电子)。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入电流过高导致发热 | 减少输入电流,确保不超过50 mA |
    | 尖峰电压损坏电路 | 在输出端增加钳位二极管或RC阻尼电路 |
    | 绝缘性能下降 | 确保输入电压和环境温度均在推荐范围内 |

    7. 总结和推荐


    Panasonic ASCTB128E系列产品凭借其卓越的性能、稳定的绝缘能力和丰富的型号选择,在众多行业中展现出显著的应用价值。它特别适合对精度要求高且需隔离的场景,是现代电子系统不可或缺的核心元件之一。综上所述,我们强烈推荐此系列产品作为高端应用的首选光电继电器。

    本文信息来源于Panasonic官方技术资料,如需进一步了解,请访问Panasonic官网

AQY412EHA参数

参数
开关功能 -
最大导通电阻 2.5Ω
负载电流额定值 550mA
输出类型 AC,DC
负载电压 0V~60V
输入电压 1.14V(DC)
控制电压 -
长*宽*高 6.4mm*4.78mm*2.9mm
通用封装 4-SMD
安装方式 贴片安装
零件状态 在售
包装方式 管装

AQY412EHA厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

AQY412EHA数据手册

厂牌 PDF简要描述 下载
PANASONIC 固态继电器 PANASONIC AQY412EHA AQY412EHA数据手册

AQY412EHA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 33.8848
5+ ¥ 32.5816
10+ ¥ 32.5816
20+ ¥ 29.1931
50+ ¥ 29.1931
库存: 89
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 33.88
