ERJ-U01F6041C

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 6.04KΩ ±1% 50mW ±200ppm/℃ 0201 贴片安装 600μm*300μm*260μm
供应商型号: N-ERJ-U01F6041C
供应商: 云汉优选
标准整包数: 15000

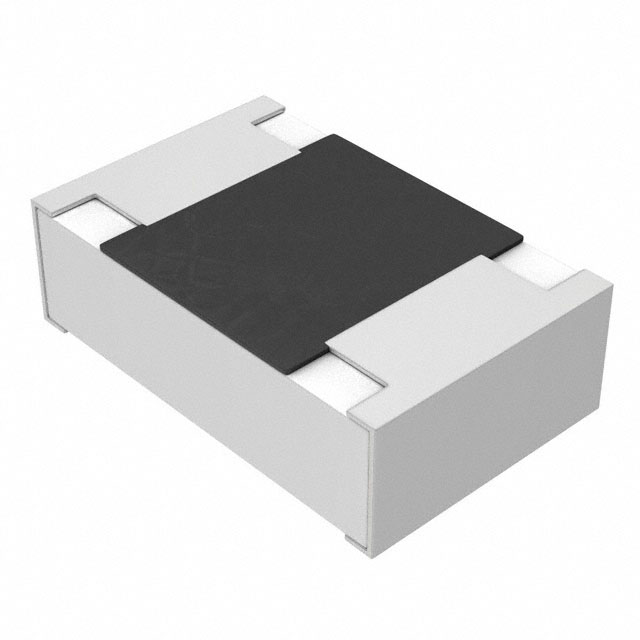

PANASONIC 贴片电阻 ERJ-U01F6041C

ERJ-U01F6041C概述

    Anti-Sulfurated Thick Film Chip Resistors

    1. 产品简介


    Anti-Sulfurated Thick Film Chip Resistors是专为防硫化设计的厚膜片式电阻器。这些电阻器采用金(Au)或银钯(Ag-Pd)内电极,适用于回流焊和波峰焊。它们具有高可靠性,且符合RoHS标准,广泛应用于消费电子、家用电器、办公设备、信息通信设备等领域。

    2. 技术参数


    | 产品型号 | 尺寸 (英寸) | 功率 (W) | 电阻范围 (Ω) | 温度系数 (ppm/℃) | 工作温度范围 (℃) |
    |
    | ERJU01 | 0201 | 0.05 | 10 to 1M | <10 Ω: –100 to +600
    10 Ω to 1MΩ: ±200(±5%) ±100(±0.5%, ±1%) | –55 to +125 |
    | ERJU02 | 0402 | 0.1 | 1 to 1M | ±0.5, ±1 | –55 to +155 |
    | ERJU03 | 0603 | 0.1 | 1 to 1M | ±0.5, ±1 | –55 to +155 |
    | ERJU06 | 0805 | 0.125 | 1 to 10M | ±0.5, ±1 | –55 to +155 |
    | ERJU08 | 1206 | 0.25 | 1 to 10M | ±0.5, ±1 | –55 to +155 |
    | ERJU14 | 1210 | 0.5 | 1 to 10M | ±0.5, ±1 | –55 to +155 |
    | ERJU12 | 1812 | 0.75 | 1 to 10M | ±0.5, ±1 | –55 to +155 |
    | ERJU1D | 2010 | 0.75 | 1 to 10M | ±0.5, ±1 | –55 to +155 |
    | ERJU1T | 2512 | 1.0 | 1 to 10M | ±0.5, ±1 | –55 to +155 |

    3. 产品特点和优势


    - 防硫化能力:采用Au基或Ag-Pd基内电极,提供更高的抗硫化性能,尤其适合腐蚀性环境中使用。
    - 高可靠性:金属釉厚膜电阻元件及三层电极结构确保长期稳定性和可靠性。
    - 多功能适用性:适用于回流焊和波峰焊,简化装配过程。
    - 低阻值型:特别适合于需要低阻值的场合(如ERJU6S, U6Q系列)。

    4. 应用案例和使用建议


    这些电阻器常用于需要高可靠性的应用场合,如汽车电子、医疗设备、航空航天设备等。在实际使用中,用户需注意以下几点:
    - 确保焊接条件符合要求,避免高温或长时间加热导致性能下降。
    - 避免在强电磁波和放射性环境下使用。
    - 在安装过程中避免机械应力损伤电极和保护涂层。
    - 使用适当的清洁剂进行焊后清洁,防止水残留在电路板上影响绝缘性能。

    5. 兼容性和支持


    Anti-Sulfurated Thick Film Chip Resistors兼容各种标准的表面贴装工艺,并且提供了详细的包装方法、安装指南和售后服务信息。具体细节请参见相关数据文件。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后电阻值变化大 | 检查焊接条件,确保符合推荐条件。 |
    | 腐蚀性气体引起的损坏 | 在腐蚀性环境中使用时,请选用抗硫化型号。|
    | 温度波动引起的性能变化 | 选择合适的工作温度范围,避免超出规格。|

    7. 总结和推荐


    Anti-Sulfurated Thick Film Chip Resistors是一款高品质的电子元器件,适用于各种高可靠性的应用场景。其出色的防硫化能力和高可靠性使其成为众多设备的理想选择。推荐在腐蚀性环境或需要高可靠性的应用中使用。在使用前,务必仔细阅读技术手册并遵循安全指导以确保最佳性能。

ERJ-U01F6041C参数

参数
电阻值 6.04KΩ
精度 ±1%
额定功率 50mW
温度系数 ±200ppm/℃
长*宽*高 600μm*300μm*260μm
通用封装 0201
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ERJ-U01F6041C厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERJ-U01F6041C数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERJ-U01F6041C ERJ-U01F6041C数据手册

ERJ-U01F6041C封装设计

查看详情并下载
Symbol
Footprint
3D Model
