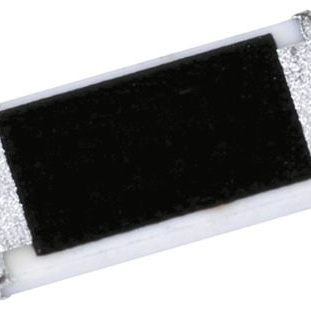

ERJL03KJ50MV

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 50mΩ ±5% 200mW ±200ppm/℃ 0603 贴片安装 1.6mm*800μm*550μm
供应商型号: ERJL03KJ50MV
供应商: 国内现货
标准整包数: 5000
PANASONIC 贴片电阻 ERJL03KJ50MV

ERJL03KJ50MV概述

    厚膜芯片电阻(低阻值类型)技术手册

    产品简介


    厚膜芯片电阻是一种广泛应用于各种电子设备中的关键元器件。它们以其高精度、小体积和轻量化的特点,被用于电流检测、电源管理、信号调理等多种电路设计中。主要应用领域包括消费电子、工业控制、通讯设备及医疗仪器等。

    技术参数


    1. 基本规格
    - 尺寸和功率等级
    - ERJ2LW (0402): 0.2W
    - ERJ3LW (0603): 0.25W
    - ERJ6LW (0805): 0.5W
    - ERJ2BW (0402): 0.25W
    - ERJ3BW (0603): 0.33W
    - ERJ6BW (0805): 0.5W
    - ERJ8BW (1206): 1W
    - ERJ6CW (0805): 0.5W
    - ERJ8CW (1206): 1W
    2. 电阻范围和精度
    - ERJ2LW (0402):
    - 阻值:10mΩ
    - 精度:±1%, ±2%, ±5%
    - ERJ3LW (0603):
    - 阻值:5mΩ, 10mΩ
    - 精度:±1%, ±2%, ±5%
    - ERJ6LW (0805):
    - 阻值:5mΩ, 6mΩ, 7mΩ, 8mΩ, 9mΩ
    - 精度:±1%, ±2%, ±5%
    - ERJ2BW (0402):
    - 阻值:47mΩ到100mΩ
    - 精度:±1%, ±2%, ±5%
    3. 温度系数
    - ERJ6CW (0805) 和 ERJ8CW (1206): ±75×10^-6/°C
    4. 工作温度范围
    - -55°C 到 +155°C

    产品特点和优势


    1. 高功率密度:采用双面电阻结构,可实现高功率输出,如ERJ2LW, 3LW, 6LW, 2BW, 3BW, 6BW, 8BW, 6CW, 8CW。
    2. 低温度系数:具有低温度系数的电阻,适合需要稳定电阻值的应用场合,例如ERJ6CW, 8CW。
    3. 小尺寸和轻量化:适用于对体积和重量有严格要求的场合。
    4. 高可靠性:符合AEC-Q200标准,并且通过RoHS认证。

    应用案例和使用建议


    这些厚膜芯片电阻常用于需要高精度和低电阻值的场合。例如,在开关电源设计中,它们可以用来精确测量电流,确保系统稳定运行。在使用过程中,建议遵循手册中的安全规范,特别是要注意不要超出额定工作电压和温度范围。

    兼容性和支持


    这些电阻器与其他电子元器件具有良好的兼容性,适用于多种电路设计。制造商提供了详细的数据文件,包含封装方法、焊盘布局、焊接条件和安全注意事项等内容。如有需要,可联系制造商获取最新的技术支持和维护信息。

    常见问题与解决方案


    - 问题:温度系数不稳定
    - 解决方案:选用低温度系数的型号,如ERJ6CW, 8CW。
    - 问题:长期负载下的稳定性不足
    - 解决方案:定期进行负载寿命测试,确保在潮湿环境中长时间工作的稳定性。

    总结和推荐


    该系列厚膜芯片电阻凭借其高精度、高功率密度和良好的温度稳定性,成为许多高要求电子应用的理想选择。特别是在需要精确测量和稳定的电流检测应用中表现尤为出色。因此,强烈推荐使用本系列产品。如果您有任何疑问或需求,请联系制造商以获得详细的支持和服务。

ERJL03KJ50MV参数

参数
电阻值 50mΩ
精度 ±5%
额定功率 200mW
温度系数 ±200ppm/℃
长*宽*高 1.6mm*800μm*550μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ERJL03KJ50MV厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERJL03KJ50MV数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERJL03KJ50MV ERJL03KJ50MV数据手册
