首页  >  产品百科  >  ERJ-6CWFR027V

ERJ-6CWFR027V

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 27mΩ ±1% 500mW ±75ppm/℃ 0805 贴片安装 2.05mm*1.3mm*750μm
供应商型号: ET-3593232
供应商: 海外现货
标准整包数: 1

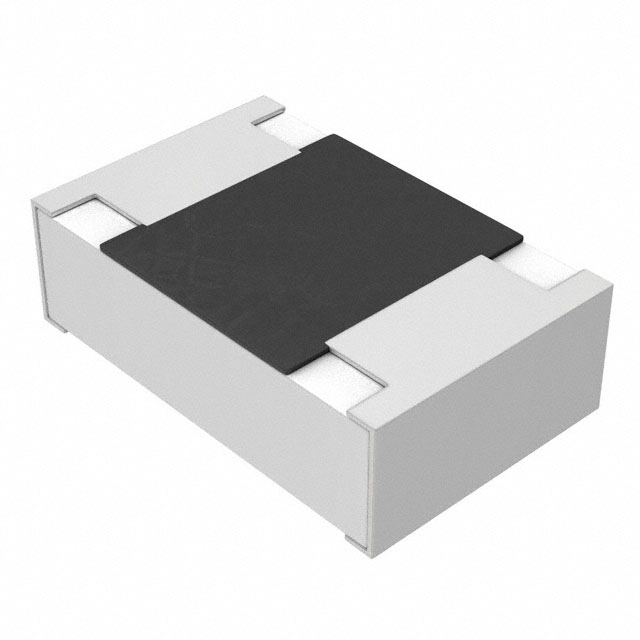

PANASONIC 贴片电阻 ERJ-6CWFR027V

ERJ-6CWFR027V概述

    厚膜芯片电阻(低阻值类型)技术手册

    1. 产品简介


    厚膜芯片电阻是一种适用于电流检测的电阻器,具有体积小、重量轻的特点。本系列产品利用独特的厚膜电阻元件和特殊电极结构,实现了低阻值与高精度。此外,该产品还适合于回流焊接和波峰焊接工艺,采用双面电阻元件结构来实现高功率输出,以抑制温度上升。主要型号包括ERJ2LW, 3LW, 6LW, 2BW, 3BW, 6BW, 8BW, 6CW, 8CW等系列。

    2. 技术参数


    - 额定功率: 0.2W至1W不等,具体视型号而定。
    - 阻值范围: 5mΩ至100mΩ。
    - 额定电压: 按照公式\( RCWV = \sqrt{Power Rating \times Resistance Value} \)计算。
    - 过载测试电压: \( OTV = Specified Magnification \times RCW \)。
    - 耐热性: 工作温度范围为-55℃至+155℃。
    - 容差: ±0.5%, ±1%, ±2%, ±5% 不等。
    - 温度系数(TCR): ±75×10^-6/K (ERJ6CW, ERJ8CW)。
    - 认证标准: 符合IEC 60115-8, JIS C 5201-8, JEITA RC-2144标准,通过AEC-Q200和RoHS认证。

    3. 产品特点和优势


    - 高功率: 通过双面电阻元件结构抑制温度上升,从而提高功率输出。
    - 低电阻: 提供从5mΩ到100mΩ的多种阻值选项。
    - 高精度: 利用独特的厚膜电阻元件及特殊电极结构,确保高精度测量。
    - 适应性强: 可适应不同的焊接工艺,如回流焊和波峰焊。

    4. 应用案例和使用建议


    - 电流检测: 适用于电源管理模块、电机驱动等需要高精度电流检测的应用场合。
    - 建议使用: 在高精度电流检测应用中,选择合适的封装方式和电极结构非常重要。建议用户根据具体应用场景选用合适的产品型号,并进行必要的测试以确保最佳效果。

    5. 兼容性和支持


    - 兼容性: 本系列产品与大多数主流电子电路板兼容。
    - 支持: 用户可咨询制造商获取详细的技术规格和焊接条件等信息。制造商提供包装方法、焊盘布局及安全注意事项的详细资料。

    6. 常见问题与解决方案


    - 问题: 电阻值超出容差范围。
    - 解决方案: 检查焊接过程是否正确,避免过度焊接导致电阻值变化。
    - 问题: 高温环境下性能下降。
    - 解决方案: 确保工作温度不超过产品规格书上的最大值,必要时采取散热措施。
    - 问题: 电流冲击下损坏。
    - 解决方案: 使用保护电路,避免电流冲击过大。

    7. 总结和推荐


    综上所述,厚膜芯片电阻(低阻值类型)在低阻值与高精度方面表现出色,适用于多种应用场合,尤其是在电流检测领域。考虑到其高功率输出能力和广泛的工作温度范围,推荐在高性能电流检测应用中使用。然而,用户在购买前需确认产品是否符合当前的设计和使用需求,并参照最新的技术规格。

ERJ-6CWFR027V参数

参数
电阻值 27mΩ
精度 ±1%
额定功率 500mW
温度系数 ±75ppm/℃
长*宽*高 2.05mm*1.3mm*750μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ERJ-6CWFR027V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERJ-6CWFR027V数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERJ-6CWFR027V ERJ-6CWFR027V数据手册

ERJ-6CWFR027V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.3269 ¥ 2.7625
100+ $ 0.2215 ¥ 1.872
500+ $ 0.1666 ¥ 1.4075
1000+ $ 0.1357 ¥ 1.1464
2500+ $ 0.1288 ¥ 1.088
5000+ $ 0.1196 ¥ 1.0109
25000+ $ 0.116 ¥ 0.9805
50000+ $ 0.1128 ¥ 0.9535
库存: 2629
起订量: 19 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2.76
直接购买
加入购物车
