首页  >  产品百科  >  ERJ-P03F30R0V

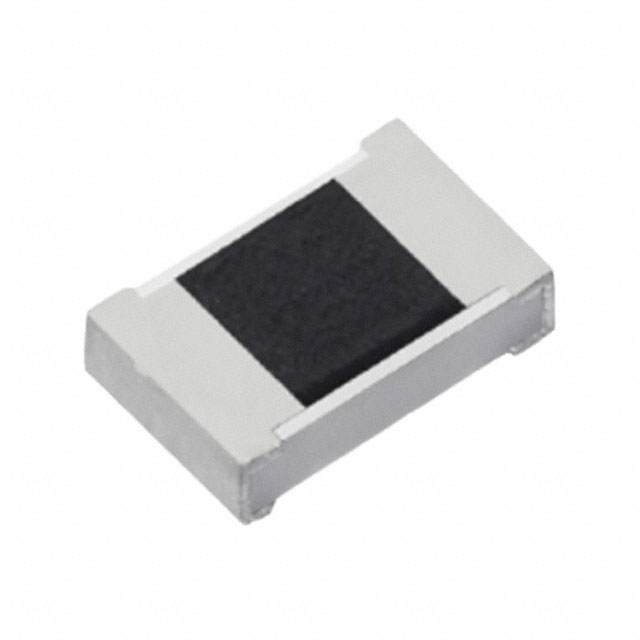

ERJ-P03F30R0V

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 30Ω ±1% 200mW ±200ppm/℃ 0603 贴片安装 1.6mm*800μm*550μm
供应商型号: 667-ERJ-P03F30R0V
供应商: Mouser
标准整包数: 1
PANASONIC 贴片电阻 ERJ-P03F30R0V

ERJ-P03F30R0V概述

    固定电阻技术手册

    1. 产品简介


    固定电阻是电子电路中常用的元件之一,它们主要用于限制电流流动并分压。这些电阻器广泛应用于消费电子产品、工业自动化设备、医疗设备、通信系统及航空航天等领域。本文档涵盖的产品包括普通型、高精度型和抗硫化型固定电阻,以及其他特定功能的电阻器如抗浪涌型和抗脉冲型。

    2. 技术参数


    | 型号 | 封装尺寸(英寸) | 功率等级(W) | 电阻值范围(Ω) | 公差(%) | 温度系数(ppm/K) |
    |
    | ERJ XG | 01005 | 0.031 | 0.1 - 10M | ±5 | ±100 |
    | ERJ 1G | 0201 | 0.05 | 0.1 - 10M | ±5 | ±100 |
    | ERJ 2G | 0402 | 0.1 | 0.1 - 10M | ±5 | ±100 |
    | ERJ 3G | 0603 | 0.125 | 0.1 - 10M | ±5 | ±100 |
    | ERJ 6G | 0805 | 0.25 | 0.1 - 10M | ±5 | ±100 |
    | ERJ 8G | 1206 | 0.5 | 0.1 - 10M | ±5 | ±100 |
    | ERJ 14 | 1210 | 0.75 | 0.1 - 10M | ±5 | ±100 |
    | ERJ 12 | 1812 | 1.0 | 0.1 - 10M | ±5 | ±100 |

    3. 产品特点和优势


    - 可靠性高:采用金属釉厚膜电阻元件和三层电极设计,提供更高的可靠性和稳定性。
    - 兼容性强:与贴片机兼容,适合回流焊和波峰焊。
    - 符合标准:满足IEC 60115-8、JIS C 5201-8、JEITA RC-2134C等国际标准,并符合RoHS标准。
    - 特殊型号:某些型号(如ERJXG、ERJ1GN)不适用于某些特殊条件,例如高腐蚀性气体环境或潮湿环境。

    4. 应用案例和使用建议


    这些电阻器广泛应用于需要高稳定性和可靠性的场合。例如,在汽车电子系统、医疗设备和工业控制系统中,对电阻器的精度和稳定性要求极高。建议在使用前进行详细的环境测试,以确保产品在实际应用中的性能稳定。对于高功率应用,应考虑增加散热措施。

    5. 兼容性和支持


    所有产品均支持贴带包装方式,方便自动装配生产线使用。此外,制造商提供详细的安装指南和焊接条件建议,以确保最佳安装效果。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 静电损伤 | 使用防静电设备,并确保操作环境符合ESD防护标准。 |
    | 焊接温度过高 | 调整焊接条件,避免过高的峰值温度或延长加热时间。 |
    | 机械应力损坏 | 在焊接和组装过程中注意减少机械应力的影响。 |

    7. 总结和推荐


    总的来说,这些固定电阻具有高精度、高可靠性以及广泛的适用性。特别适合需要精密控制的应用,如汽车电子、医疗设备和工业控制系统。然而,在使用之前,强烈建议咨询销售代表以确保满足特定应用需求。综合来看,推荐使用这些产品,但务必遵循所有安全指导和建议以确保长期稳定的性能。

ERJ-P03F30R0V参数

参数
电阻值 30Ω
精度 ±1%
额定功率 200mW
温度系数 ±200ppm/℃
长*宽*高 1.6mm*800μm*550μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ERJ-P03F30R0V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERJ-P03F30R0V数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERJ-P03F30R0V ERJ-P03F30R0V数据手册

ERJ-P03F30R0V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.322 ¥ 2.7209
10+ $ 0.1702 ¥ 1.4382
100+ $ 0.1012 ¥ 0.8551
500+ $ 0.0682 ¥ 0.5763
1000+ $ 0.0627 ¥ 0.5298
5000+ $ 0.0529 ¥ 0.4472
10000+ $ 0.0432 ¥ 0.365
25000+ $ 0.04 ¥ 0.3377
库存: 4975
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.72
直接购买
加入购物车
