首页  >  产品百科  >  ERJ1GNJ432C

ERJ1GNJ432C

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 4.3KΩ ±5% 50mW ±200ppm/℃ 0201 贴片安装 600μm*300μm*260μm
供应商型号: ERJ1GNJ432C
供应商: 国内现货
标准整包数: 15000

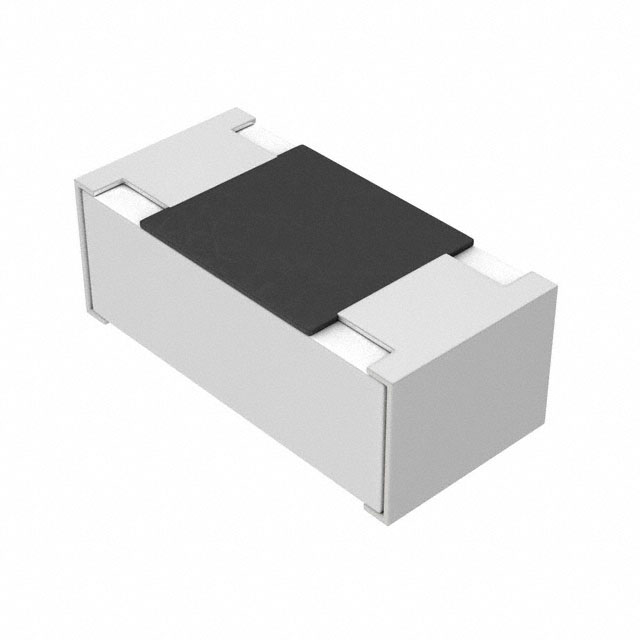

PANASONIC 贴片电阻 ERJ1GNJ432C

ERJ1GNJ432C概述

    Thick Film Chip Resistors

    1. 产品简介


    Thick Film Chip Resistors是现代电子产品中常用的电阻器之一。这些电阻器采用金属釉厚膜电阻材料制成,具有高可靠性、小型化和轻量化的特点。它们适用于多种电子设备,如家用电器、办公设备、通信设备和音频视频设备等。此外,它们还广泛用于汽车、航空航天和医疗设备等领域。

    2. 技术参数


    以下是Thick Film Chip Resistors的主要技术参数和技术规格:
    - 系列: ERJ XG, 1G, 2G, 3G, 6G, 8G, 14, 12, 12Z, 1T
    - 电阻值范围: 0.031 W 到 1 W
    - 功率等级: 0.05 W 至 1 W
    - 电阻值标记: 使用三码标记法
    - 容差: ±5%
    - 温度系数 (TCR): 依据不同的电阻值范围有所不同
    - 工作温度范围: -55°C 到 +125°C
    - 封装形式: 压入式带状包装、凸缘式带状包装、卷盘式包装等
    - 参考标准: IEC 60115-8,JIS C 5201-8,JEITA RC-2134C

    3. 产品特点和优势


    - 高可靠性: 采用金属釉厚膜电阻材料,确保长时间使用的稳定性。
    - 小尺寸和轻量化: 适合空间有限的应用场合。
    - 兼容性强: 兼容自动贴片机,适用于大规模生产。
    - 广泛认证: 符合AEC-Q200和RoHS标准,适用于汽车行业和环保要求高的应用场合。

    4. 应用案例和使用建议


    Thick Film Chip Resistors在各种电子设备中都有广泛应用,例如家用电器、办公设备、通信设备和医疗设备等。对于某些特殊应用,如汽车、航空航天和医疗设备,建议进行详细的测试以验证其性能和可靠性。以下是一些使用建议:
    - 电路设计: 在电路设计时,确保电阻的工作温度不超过额定温度。
    - 安装环境: 避免在腐蚀性气体环境中使用,同时注意静电防护。
    - 焊接条件: 使用推荐的焊接条件,避免过高的峰值温度或过长的加热时间。

    5. 兼容性和支持


    Thick Film Chip Resistors兼容多种自动贴片机和包装方式,适用于不同的生产和组装需求。厂商提供技术支持和维护服务,以确保客户在使用过程中获得最佳体验。请务必在购买和使用前咨询工厂获取最新的技术规格。

    6. 常见问题与解决方案


    - 问题1: 焊接后出现开路或短路。
    - 解决方案: 检查焊接条件是否符合推荐规范,确保焊接过程无误。

    - 问题2: 高温环境下性能不稳定。
    - 解决方案: 确保使用环境温度不超过额定范围,同时考虑外部散热措施。
    - 问题3: 电阻值漂移过大。
    - 解决方案: 定期进行性能测试,如有必要更换新的电阻器。

    7. 总结和推荐


    综上所述,Thick Film Chip Resistors凭借其高可靠性、小尺寸和广泛的适用性,在电子行业中具有很高的市场竞争力。特别是在需要高性能和小型化的应用场合,这些电阻器是一个理想的选择。因此,强烈推荐使用Thick Film Chip Resistors,特别是对于需要高可靠性和紧凑设计的项目。为了确保最佳性能,请在使用前与供应商确认最新的技术和规格信息。

ERJ1GNJ432C参数

参数
电阻值 4.3KΩ
精度 ±5%
额定功率 50mW
温度系数 ±200ppm/℃
长*宽*高 600μm*300μm*260μm
通用封装 0201
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ERJ1GNJ432C厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERJ1GNJ432C数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERJ1GNJ432C ERJ1GNJ432C数据手册

ERJ1GNJ432C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15000+ ¥ 0.0023
150000+ ¥ 0.0022
库存: 15000
起订量: 15000 增量: 15000
交货地:
最小起订量为:15000
合计: ¥ 34.5
直接购买
加入购物车
