ERJD2DFR012V

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 12mΩ ±1% 1W ±100ppm/℃ 0612 贴片安装 1.6mm*3.2mm*800μm
供应商型号: 2172711
供应商: 海外现货
标准整包数: 5

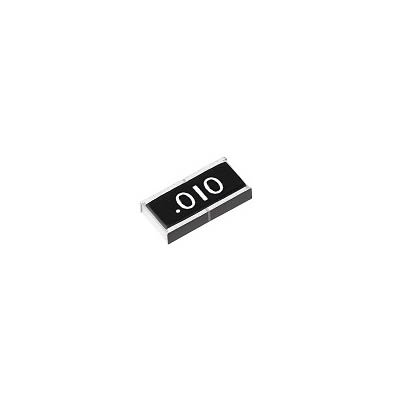

PANASONIC 贴片电阻 ERJD2DFR012V

ERJD2DFR012V概述

    低温度系数高功率芯片电阻/宽终端类型

    产品简介


    低温度系数高功率芯片电阻是一种适用于多种设备电流检测的小尺寸高功率电阻。该系列产品具备低温度系数、高可靠性和良好的热耗散特性,特别适合用于汽车电子电路、电源电路的电流检测等应用场合。此外,这些电阻符合AEC-Q200标准并满足RoHS要求,确保其在工业和汽车领域的广泛适用性。

    技术参数


    - 型号:ERJ-D1(0.20英寸,2W)和ERJ-D2(0.12英寸,1W)
    - 电阻范围:
    - ERJ-D1:10 mΩ到200 mΩ
    - ERJ-D2:10 mΩ到200 mΩ
    - 容差:±1%,±5%
    - 温度系数:±100 ppm/°C
    - 额定连续工作电压(取决于电阻值和功率等级)
    - 额定环境温度范围:-55°C 到 +155°C
    - 包装方法:带状包装,4毫米节距,每盒5000个

    产品特点和优势


    1. 高功率与低温度系数:采用宽终端电极结构和特殊材料设计,实现高功率和低温度系数(±100×10^-6/°C),提升电流检测精度。
    2. 高焊点可靠性:宽终端结构设计,提高了焊接点的可靠性。
    3. 卓越的热耗散特性:同样得益于宽终端结构,有助于提高散热性能。
    4. 认证合规:通过AEC-Q200标准,符合RoHS要求。
    5. 应用广泛:适用于汽车电子电路、电源电路等多种设备的电流检测。

    应用案例和使用建议


    1. 汽车电子电路:如ECUs(发动机控制单元)、防抱死制动系统(ABS)和气囊系统。这些系统对电流检测的精度和可靠性要求极高,本产品能够提供可靠的解决方案。
    2. 电源电路:如不同设备的电流检测。推荐在进行电流检测时充分考虑周围环境因素,避免高温或腐蚀性气体影响。
    3. 使用建议:
    - 安装时确保环境温度不超出规定的耐受范围。
    - 使用过程中避免高湿度和直接阳光照射环境。
    - 定期检查连接点的焊接质量,确保长期稳定工作。

    兼容性和支持


    这些电阻与多数常见的电路板设计相兼容,但建议在特定条件下使用时先与厂商确认其适应性。厂商提供详尽的规格表和技术支持文档,以确保正确安装和使用。

    常见问题与解决方案


    1. 问:在什么情况下需要考虑使用更高级别的防护措施?
    - 答:当电阻被应用于高温、强电磁场、腐蚀性气体或液体环境中时,应采取额外的防护措施,如密封处理或防护涂层。

    2. 问:如何正确清洗焊接后的焊点?
    - 答:建议使用专用清洗剂,并避免水溶性清洗剂残留,以防绝缘性能下降。清洗后应及时晾干,确保不会留下任何湿气。

    总结和推荐


    综上所述,低温度系数高功率芯片电阻/宽终端类型系列产品在高精度电流检测和高可靠性方面表现出色。它们的应用范围广泛,且具备高温度系数和良好的热耗散能力。对于需要高可靠性电流检测的应用,如汽车电子和工业控制,这些电阻是理想的选择。强烈推荐使用这些电阻,尤其在追求高精度和稳定性的应用中。
    注意:设计和规格可能会更改,建议在购买和使用前联系厂家获取最新的技术规范。如遇到安全问题,请立即联系我们。

ERJD2DFR012V参数

参数
电阻值 12mΩ
精度 ±1%
额定功率 1W
温度系数 ±100ppm/℃
长*宽*高 1.6mm*3.2mm*800μm
通用封装 0612
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ERJD2DFR012V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERJD2DFR012V数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERJD2DFR012V ERJD2DFR012V数据手册

ERJD2DFR012V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 7.3589
1250+ ¥ 7.1953
2500+ ¥ 7.0403
库存: 4750
起订量: 30 增量: 0
交货地:
最小起订量为:5
合计: ¥ 36.79
