ERJMS4SF2M0U

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 2mΩ ±1% 3W ±75ppm/℃ 2512 贴片安装 6.4mm*3.2mm*1.35mm
供应商型号: 2484764
供应商: 海外现货
标准整包数: 5

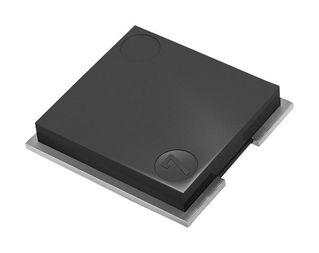

PANASONIC 贴片电阻 ERJMS4SF2M0U

ERJMS4SF2M0U概述


    产品简介


    金属板式电流感应电阻
    金属板式电流感应电阻是一种专门用于测量电流的高精度电阻器。这种电阻器具有小尺寸、高功率处理能力和卓越的长期稳定性,适用于多种电子设备和系统。主要应用领域包括消费电子、汽车电子、通信设备、医疗设备以及航空航天等领域。

    技术参数


    - 型号: ERJMS4, ERJMB1
    - 功率等级(70°C): 3W
    - 电阻范围(mΩ): 1, 2, 3, 4, 5, 6, 7, 8, 9, 10
    - 电阻精度(%): ±1%
    - 温度系数(×10–6/°C): ±75
    - 工作温度范围(°C): -65到+170
    - 额定温度上限(°C): 130

    产品特点和优势


    - 小尺寸: 尺寸紧凑,适用于空间有限的应用。
    - 高功率: 最大功率等级为3W,适合需要高功率的应用。
    - 金属板粘合技术: 长期稳定性优异,可靠性高。
    - 高热传导树脂外层: 温度范围宽广,适用于极端环境。
    - 符合标准: 通过AEC-Q200认证,RoHS合规,符合ISO9001和ISO/TS16949标准。

    应用案例和使用建议


    应用案例:
    - 汽车电子:如电池管理系统,电机控制等。
    - 通信设备:如无线通信模块,电源管理单元等。
    - 医疗设备:如监测设备,治疗设备等。
    使用建议:
    - 在设计电路时,确保考虑温度上升的影响,并根据功率降额曲线调整使用条件。
    - 在焊接时,严格遵循推荐的焊接条件,避免高温或长时间加热导致性能下降。
    - 对于高频电路应用,确保在使用前进行充分测试,因为这些电路会改变电阻器的电气特性。

    兼容性和支持


    - 兼容性: 该产品与多种PCB(印刷电路板)和元件兼容,具体信息请参考数据文件。
    - 支持: 提供详细的包装方法、焊接条件和安全注意事项文档,同时提供售后支持和维护服务。

    常见问题与解决方案


    1. 问题: 产品安装后出现温度过高。
    - 解决办法: 检查是否符合额定负载和环境温度要求,适当调整散热措施。
    2. 问题: 产品质量随时间下降。
    - 解决办法: 确保存储条件良好,避免腐蚀性气体、潮湿等不利环境。
    3. 问题: 焊接过程中出现问题。
    - 解决办法: 使用正确的焊剂,并遵循推荐的焊接条件,避免长时间高温加热。

    总结和推荐



    总结

    :
    - 金属板式电流感应电阻以其小尺寸、高功率和良好的稳定性,在多种应用场景中表现出色。
    - 它们广泛应用于汽车、通信、医疗等行业,能够满足严苛的工作条件。
    推荐:
    - 强烈推荐在需要高精度电流测量和可靠性的应用场景中使用该产品。购买前请联系厂商获取最新技术规格,并确保了解产品的使用和存储条件。

ERJMS4SF2M0U参数

参数
电阻值 2mΩ
精度 ±1%
额定功率 3W
温度系数 ±75ppm/℃
长*宽*高 6.4mm*3.2mm*1.35mm
通用封装 2512
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ERJMS4SF2M0U厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERJMS4SF2M0U数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERJMS4SF2M0U ERJMS4SF2M0U数据手册

ERJMS4SF2M0U封装设计

查看详情并下载
Symbol
Footprint
3D Model
